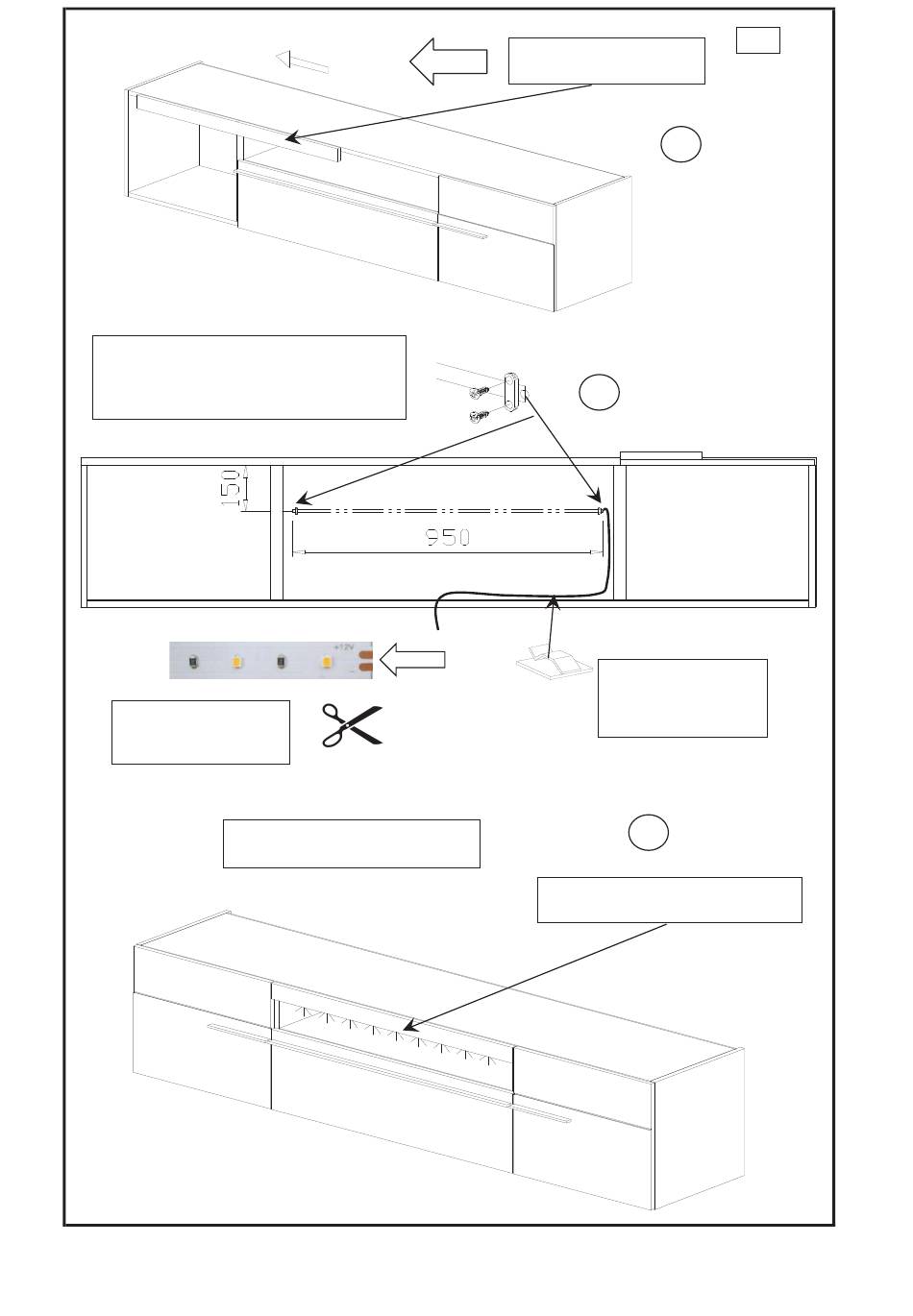

Bild 9, Beleuchtung im Schrank montieren
Bei KD-Wunsch LED-Beleuchtung aufkleben
(selbstklebend), bei Bedarf ablängen z. B.
950 oder 650mm und beidseitig
Zugentlastung mit Liko 3x 13mm
montieren!
LED-Band abschneiden
z.B. 950mm bei
Frontblende 1050mm
Beleuchtung "LN75" mit 65cm
hinter Frontblende 75cm
. Montage ATENA allg. ab R5424.xlsx
Frontblende nach links
abschieben
2
Kabel mit Kabelclip
befestigen+
Beleuchtungskabel in
Korpus verlegen!
Beleuchtung "LN105" mit 95cm
hinter Frontblende 105cm
25.06.2019/EFF
AT4
1
3
Seite 5/19
