MATERA

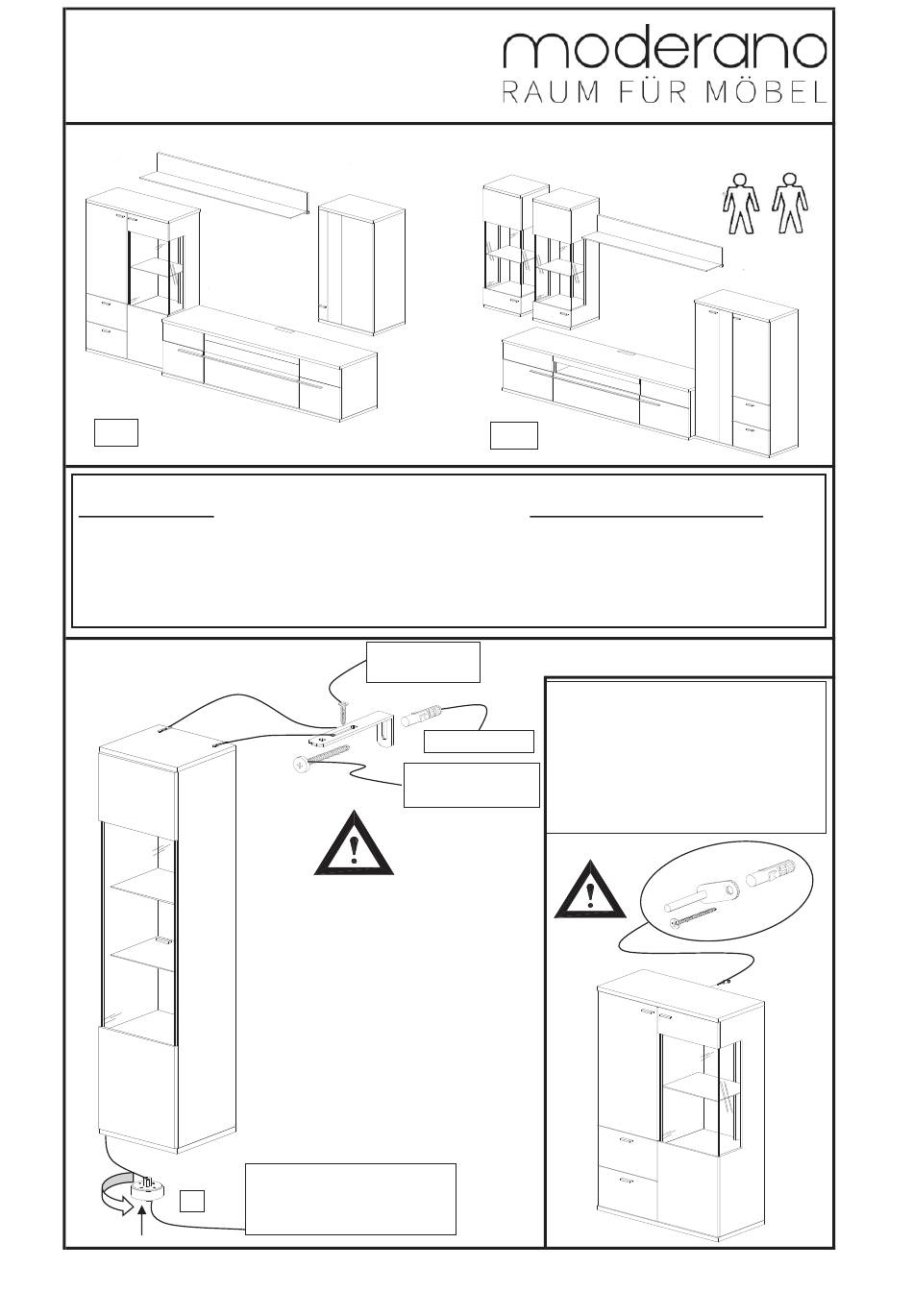

Montage ATENA allgemein
Bild 1 Beispielwände
AT2
Achtung!
Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten
Kippsicherungen befestigen!
Bild 2, Kippsicherungen montieren!
+/-
. Montage ATENA allg. ab R5424.xlsx
Rundkopf-
schraube 4x17
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
AT4
Bitte beachten!
Bei allen U-Schränken 5-8R, wird ein
Befestigungswinkel mit Metallzapfen als
Kippsicherung montiert. Hierbei wird
Dübel Ø 8mm
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 13mm Abdeckplatte den
Beschlag ab.
25.06.2019/EFF
qualifiziertes
Fachpersonal
Seite 1/19
