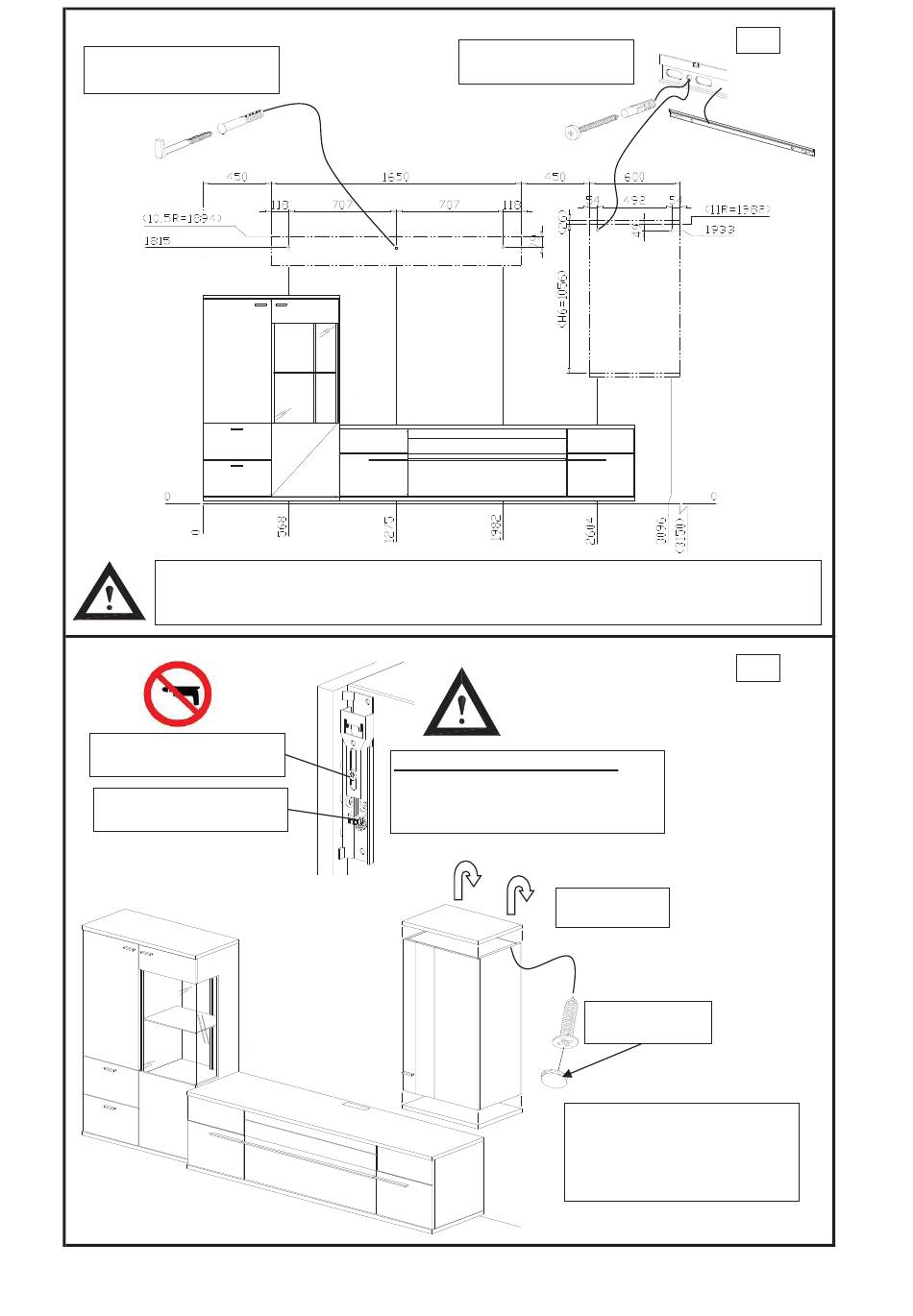

Bild 5, Wandpaneel+ Hängeschrank bohren
3x Dübel 8mm bohren und
Wandhaken eindrehen
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
Bild 6, Hängeschrank einhängen, Abdeckplatte befestigen
obere Justierschraube =
Tiefenverstellung
untere Justierschraube =
Höhenverstellung
. Montage ATENA allg. ab R5424.xlsx
Zylinderkopfschraube
5,5x70 + Dübel 8mm
Justierung der Hängeschränke -
Achtung!! Von oben kontrollieren,
dass alle Beschläge in der Schiene
eingehängt sind.
Hängeschrank
einhängen
25.06.2019/EFF
Abdeck-Kappe,
d= 12mm
Befestigung Abdeckplatten
26mm an markierten
Punkten von innen!
(Senkschraube 4x 27mm und
Abdeck-Kappen in Korpusfarbe)
AT2
AT2
Seite 3/19
