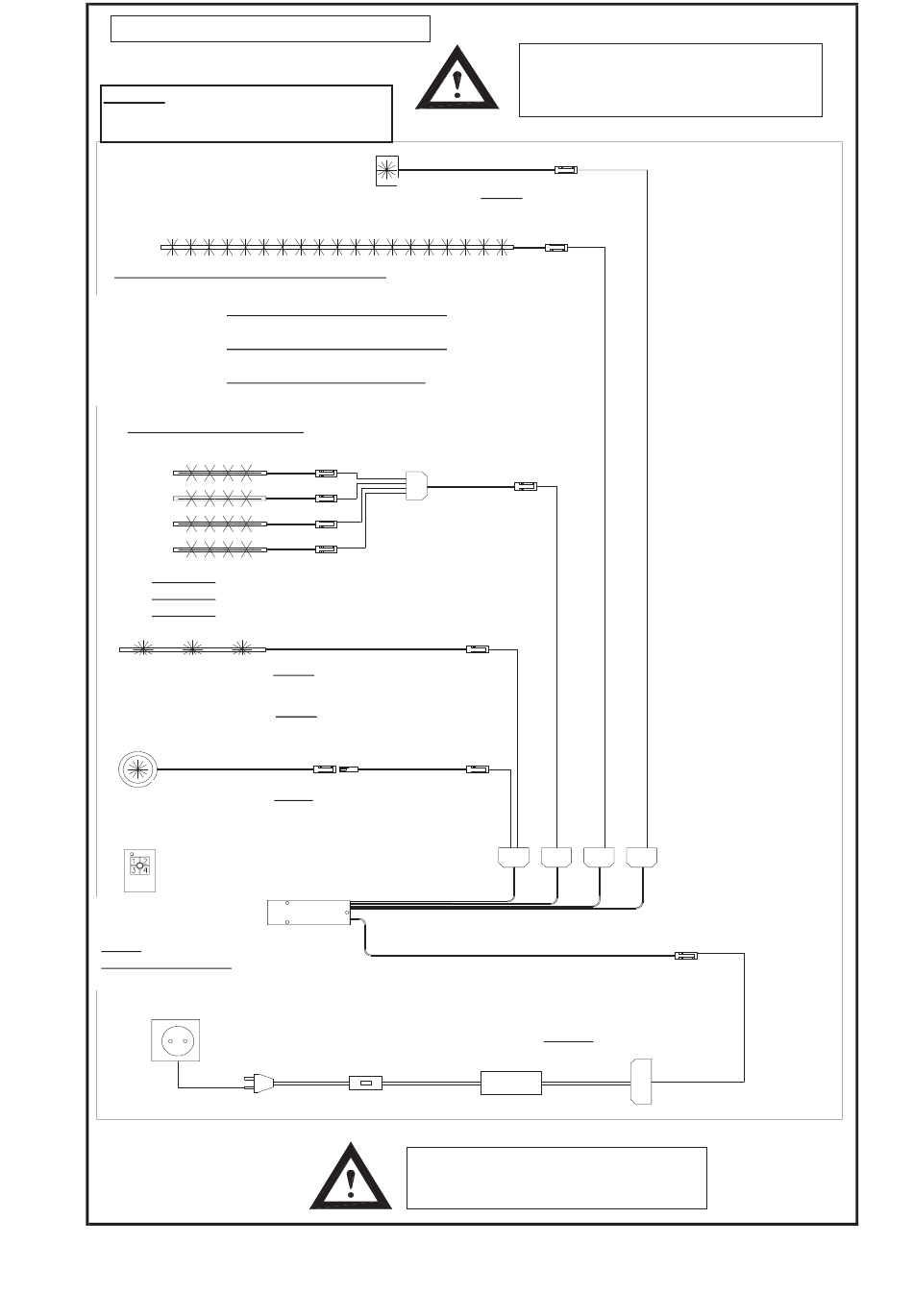

Beleuchtungsplan ATENA mit FKS4
Achtung, max. Belastung vom Trafo
beachten! Eine Überlastung vom Trafo
verkürzt die Betriebsdauer! Defekt!!!
LED-Beleuchtungen für Winkelboarde+ Nischen
LED-Glaskantenband "LN225"
L2200mm, 10,6 Watt, 2m Zuleitung
LED-Glaskantenband "LN165"
LED-Glaskantenband "LN225"/ "LN210"/ "LN195"/ "LN180"
L1600mm, 7,7 Watt, 2m Zuleitung
L. 2200mm/ 2050mm/ 1750mm/ 1900mm, 10,6 Watt/ 9,8Watt/ 9 Watt/ 8,4Watt
LED-Glaskantenband "LN105"
LED-Glaskantenband "LN165"/ "LN150"/ "LN135"/ "LN120"
L1000mm, 4,8 Watt, 2m Zuleitung
L. 1600mm/ 1450mm/ 1300mm/ 1150mm, 7,7 Watt/ 7Watt/ 6,2 Watt/ 5Watt
LED-Glaskantenband "LN105"/ "LN90"/ "LN75"/ "LN60"
LED-Sets für Akzentrückwände
LED-Sets für Akzentrückwände
LED-Glaskenatenband selbstklebend
LED-Glaskantenband selbstklebend
"LEDSET2" 2x L. 350mm, 3,3 Watt
"LEDSET2"= 2x Leuchte 35cm, =3,3 Watt
"LEDSET4" 2x L. 700mm, 6,6 Watt
"LEDSET4"= 2x Leuchte 70cm, =6,6 Watt
"LEDSET6" 2x L. 1050mm, 9,9 Watt
"LEDSET6"= 2x Leuchte 105cm, =9,9 Watt
LED-Glasbodenl. 560mm "LG60"
LED-Glasbodenbel. 560mm "LG60"
4,1 Watt, Zuleitung 2m
4,1 Watt, 2m Zuleitung
LED-Glasbodenl. 410mm "LG45"
LED-Glasbodenbel. 410mm "LG45"
3 Watt, Zuleitung 2m
3 Watt, 2m Zuleitung
LED-Einbauleuchte "LST2"
LED-Einbauleuchte "LST2"
2,6 Watt, Zuleitung 2m
2,6 Watt, 2m Zuleitung
12V-DC (weißes Stecksystem)
12V-DC (weißes Stecksystem)
LED-Elektrostaufach
mit Funkfernbedienung
"FKS4" (4-Kanal)
dimmbar max. 30 Watt
bauseitige
Steckdose
Montage Wangen ATENA ab R5381.xls
LED-Strahler "LSZ1"
LED-Strahler "LSZ1" für Reglaböden
für Regalböden
0,5 Watt, 2m Zuleitung
0,5 Watt, Zuleitung 2m
LED-Glaskantenband "LN195"
L1900mm, 9 Watt, 2m Zuleitung
LED-Glaskantenband "LN150"
L1450mm, 7 Watt, 2m Zuleitung
LED-Glaskantenband "LN75"
L700mm, 3,4 Watt, 2m Zuleitung
LED 6-fach Verteiler
LED 6-fach Verteiler 2m
zus. LED-Verlängerung
LED-Verlängerung,
2m, nur bei Bedarf
2m nur bei Bedarf
LED-Verlängerung,
2m nur bei Bedarf
LED-Verlängerung
LED-Verlängerung,
2m, nur bei Bedarf
2m nur bei Bedarf
Alternativ FKS4-60, 12C-DC (weißes Stecksystem), 60 Watt, 230V
Alternativ FKS4-60, 12V-DC (weißes Stecksystem), 60Watt, 230V
FKS4-60W mit 60-Watt Vorschaltgerät "FKS4-60"
EVG-LED, 10fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V
EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L=1m
L=3,85m
Beleuchtung testen !
Falls erforderlich, Steckverbindungen
überprüfen. Stecker ganz eindrücken.
28.05.2019 / EFF
Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheits-
trafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC).
4 St. 6-fach Verteiler,
max. 24 Beleuchtungen
max. 30 Watt bei LEVG30
max. 60 Watt bei FKS4-60
L=0,15m
