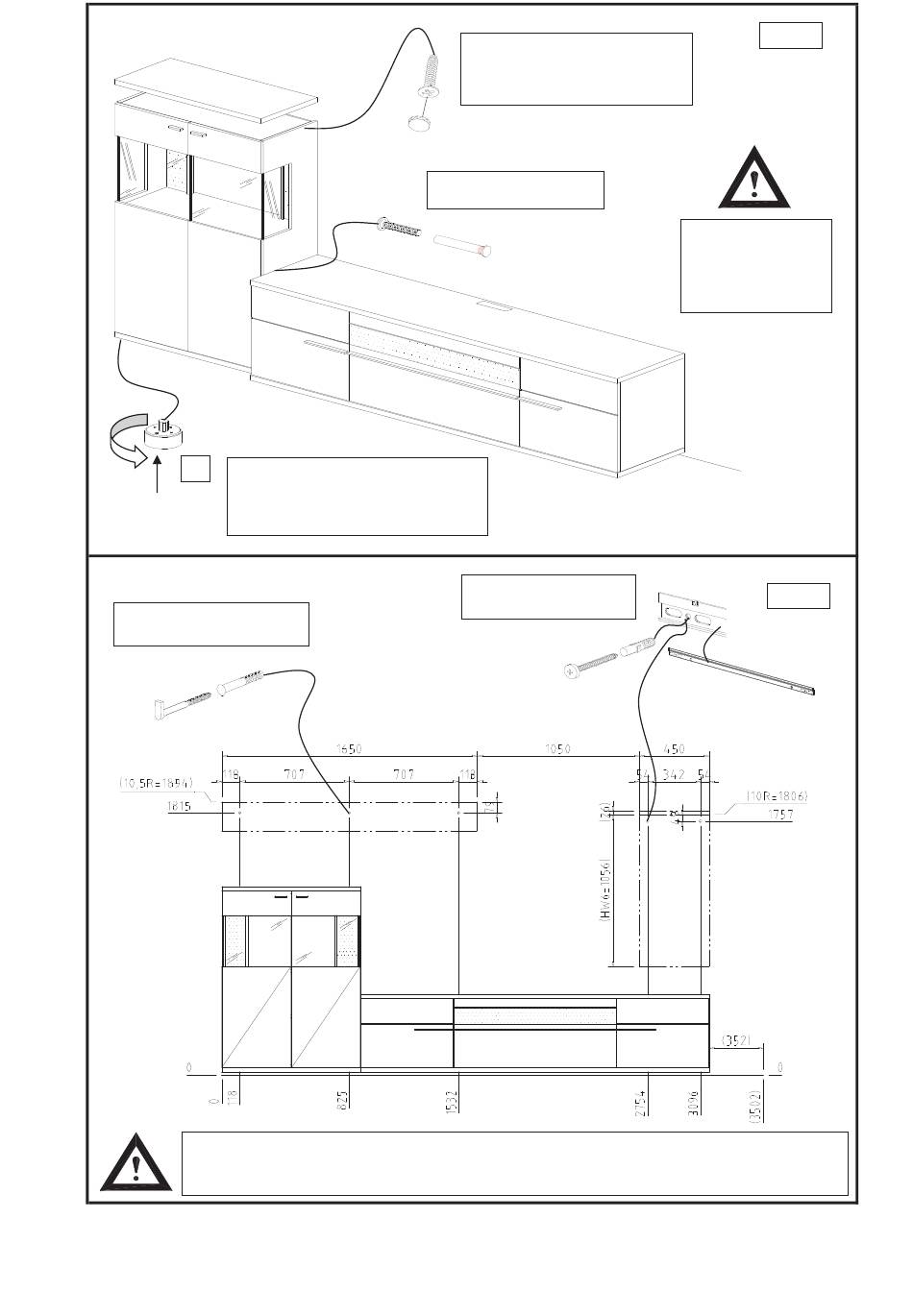

Bild 2, Schränke ausrichten+ verbinden
+/-
Niveliergleiter in die vorgesehenen
Bohrungen eindrücken
und Schränke ausrichten,
falls nötig Fronten abnehmen
Bild 3, Wandpaneel + Hängeschrank bohren
3x Dübel 8mm bohren und
Wandhaken eindrehen
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
Montage Wangen ATENA ab R5381.xls
Befestigung Abdeckplatten 26mm an
markierten Punkten von innen!
Senkschraube 4x 27mm und
Abdeck-Kappen
Verbindungsschraube
M4x 28 mit Hülsenmutter
Zylinderkopfschraube
5,5x70 + Dübel 8mm
28.05.2019 / EFF
AT21
weitere Details
siehe
Montageanleitung
allgemein Bild 2 bis
Bild 8A
AT21
Seite 2/24
