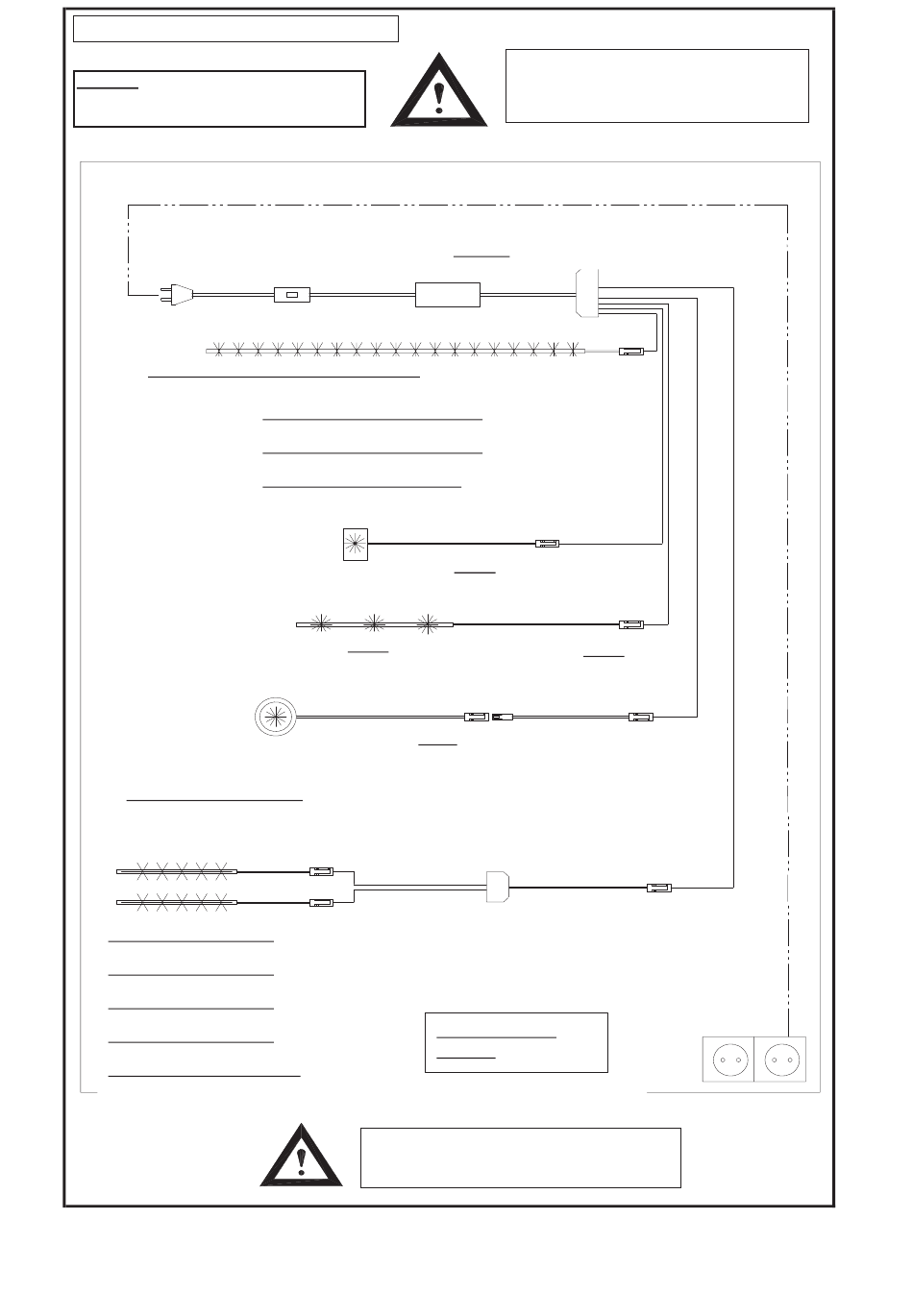

Beleuchtungsplan ATENA ohne FKS
Achtung, max. Belastung vom Trafo
beachten! Eine Überlastung vom Trafo
verkürzt die Betriebsdauer! Defekt!!!
EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksysem), 30 Watt, 230V
EVG-LED, 10fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30"
L=1m
LED-Beleuchtungen für Winkelboarde+ Nischen
LED-Glaskantenband "LN225"/ "LN210"/ "LN195"/ "LN180"
L. 2200mm/ 2050mm/ 1750mm/ 1900mm, 10,6 Watt/ 9,8Watt/ 9 Watt/ 8,4Watt
LED-Glaskantenband "LN165"/ "LN150"/ "LN135"/ "LN120"
L. 1600mm/ 1450mm/ 1300mm/ 1150mm, 7,7 Watt/ 7Watt/ 6,2 Watt/ 5Watt
LED-Glaskantenband "LN105"/ "LN90"/ "LN75"/ "LN60"
L. 1000mm/ 850mm/ 700mm/ 550mm, 4,8 Watt/ 4,1Watt/ 3,4 Watt/ 2,6Watt
LED-Glasbodenl. 560mm "LG60"
LED-Glasbodenbel. 560mm "LG60"
4,1 Watt, Zuleitung 2m
4,1 Watt, 2m Zuleitung
LED-Sets für Akzentrückwände
LED-Glaskenatenband selbstklebend
LED-Sets für Akzentrückwände
2m Zuleitung , 12V-DC (weißes Stecksystem)
LED-Glaskantenband selbstklebend
"LEDSET1" für Akzent-RW 1R
2x L. 200mm, 2 Watt, 1x 6-fach Verteiler
"LEDSET2"= 2x Leuchte 35cm, =3,3 Watt, 1x 6-fach Verteiler, 1x LED-Verlängerung 2m;
"LEDSET2" für Akzent-RW 2R
"LEDSET4"= 2x Leuchte 70cm, =6,6 Watt, 1x 6-fach Verteiler, 1x LED-Verlängerung 2m;
2x L. 350mm, 3,3 Watt, 1x 6-fach Verteiler
"LEDSET6"= 2x Leuchte 105cm, =9,9 Watt, 1x 6-fach Verteiler, 1x LED-Verlängerung 2m;
"LEDSET4" für Akzent-RW 4R
2x L. 700mm, 6,6 Watt, 1x 6-fach Verteiler
"LEDSET6" für Akzent-RW 6R
2x L. 1050mm, 9,9 Watt, 1x 6-fach Verteiler
"LEDSET45" für Wandpaneel 4,5R
2x L. 1000mm, 9,6 Watt, 1x 6-fach Verteiler
. Montage ATENA allg. ab R5424.xlsx
L=3,85m
LED-Strahler "LSZ1"
LED-Strahler "LSZ1" für Reglaböden
für Regalböden
0,5 Watt, 2m Zuleitung
0,5 Watt, Zuleitung 2m
LED-Glasbodenl. 410mm "LG45"
LED-Glasbodenbel. 410mm "LG45"
3 Watt, Zuleitung 2m
3 Watt, 2m Zuleitung
LED-Einbauleuchte "LST2"
LED-Einbauleuchte "LST2"
2,6 Watt, Zuleitung 2m
2,6 Watt, 2m Zuleitung
max. 30 Watt bei
LEVG30!
Beleuchtung testen !
Falls erforderlich, Steckverbindungen
überprüfen. Stecker ganz eindrücken.
25.06.2019/EFF
Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheits-
trafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC).
L=0,15m
LED-Verlängerung,
LED-Verlängerung
2m nur bei Bedarf
2m, nur bei Bedarf
LED 6-fach Verteiler
LED 6-fach Verteiler 2m
LED-Verlängerung,
zusätzliche LED-Verlängerung
2m, nur bei Bedarf
2m nur bei Bedarf
bauseitige
Steckdose
bauseitige Steckdose
Seite 18/19
