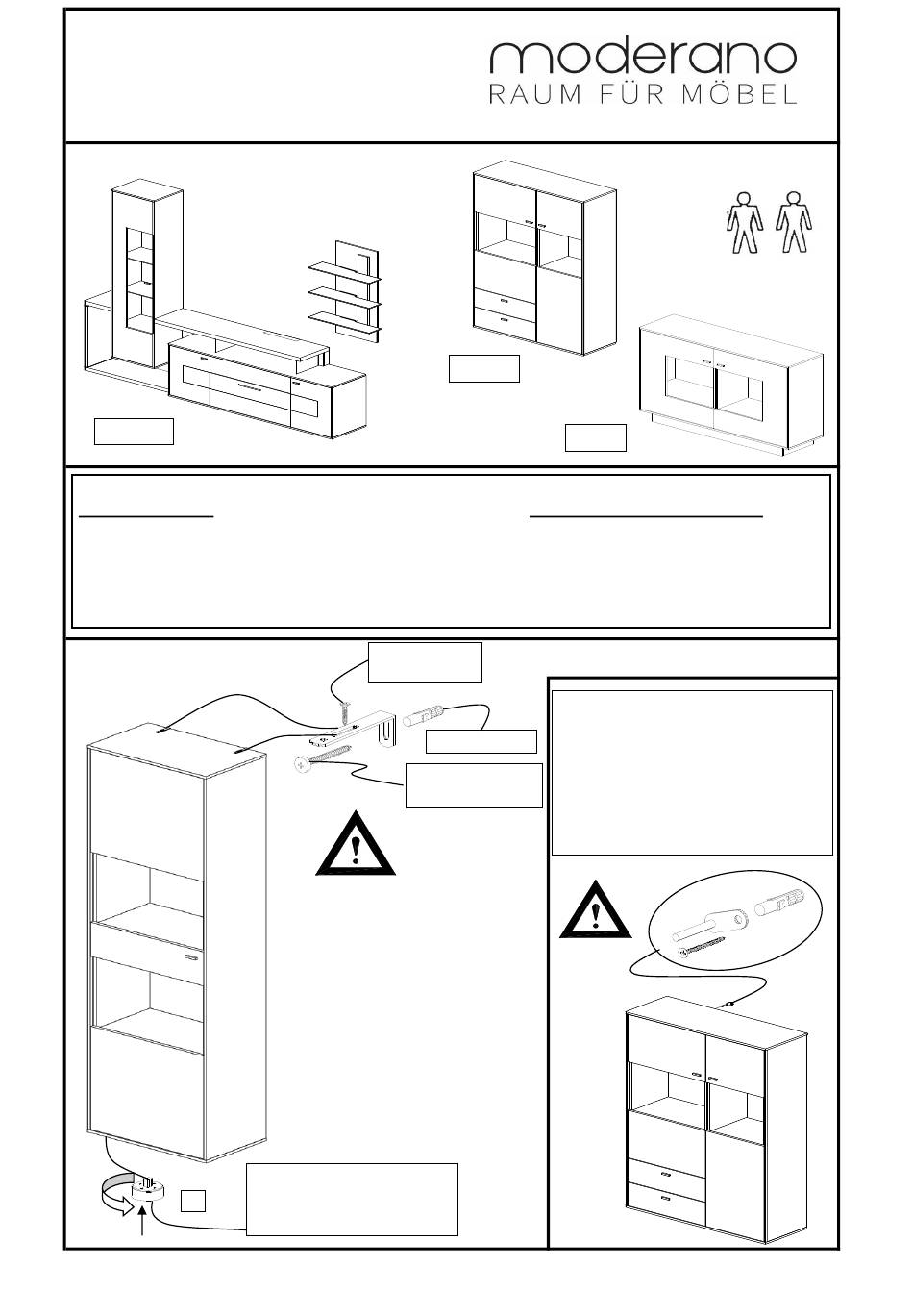

Montage Media700
allgemein
ab R5750

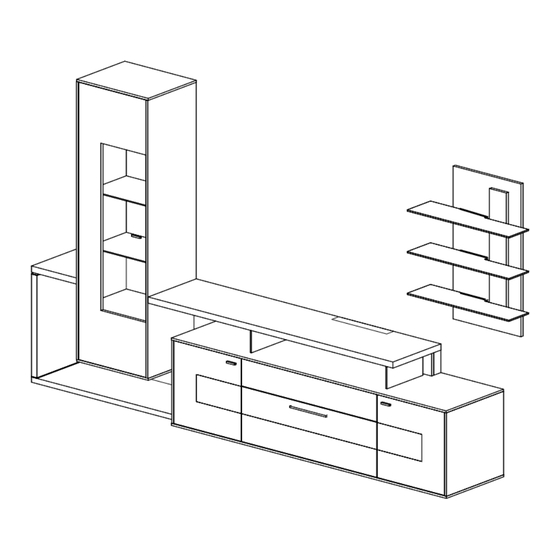

Bild 1 Beispielwände
MC969K
Achtung!
Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten
Kippsicherungen befestigen!
Bild 2, Kippsicherungen montieren!
+/-
. Montage Media700 allg.-ab R5750.xlsx
Rundkopf-
schraube 4x17
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
HB8-11
SB4-1
Bitte beachten!
Bei allen U-Schränken 4R und 8R, wird
ein Befestigungswinkel mit Metallzapfen
als Kippsicherung montiert. Hierbei wird
Dübel Ø 8mm
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 13mm Abdeckplatte den
Beschlag ab.
14.12.2020/EFF
qualifiziertes
Fachpersonal
Seite 1/17
Werbung
Verwandte Anleitungen für moderano Media700
Inhaltszusammenfassung für moderano Media700
- Seite 1 Dübel Ø 8mm eine Senkschraube 5x60mm und ein Kunststoffdübel Durchm. 8mm Zylinderkopf- verwendet. Nur bei Schrägmontage schraube 5,5x70 deckt die 13mm Abdeckplatte den Beschlag ab. Niveliergleiter in die vorgesehenen Bohrungen eindrücken und Schränke ausrichten . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 1/17...
- Seite 2 Rückwand unten auf MC969K Spangen-Platte schrauben, 3x Liko-Spax 4x 50 Mehrfachsteckdose vom Kunden in die TV-Nische einlegen Bild 5, Füße an Spange montieren MC969K Niveliergleiter in die vorgesehenen Bohrungen eindrücken und Spangenplatte ausrichten! . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 2/17...
- Seite 3 Spange SK104 Achtung: Andere Einbauhöhen und -breiten der beigefügten Maß- systematik entnehmen Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 3/17...
- Seite 4 Liko 3x 15 montieren Kabel mit selbst- klebendem Leuchte "LN195", nur bei KD-Wunsch Kabelclip (im Werk vormontiert) befestigen Bild 10 MC969K Spangen mit Schrank verbinden 2x Seko 4x 70 Kabelabdeckung mit Bürstendichtung zum herausnehemen . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 4/17...
- Seite 5 Bild 11, Glasböden am Wandpaneel befestigen MC969K Wandpaneel Glasboden ins Wand- paneel einschieben Glasboden SW 5 Glasboden festklemmen und Neigung einstellen! Bild 12, Wandpaneel einhängen Justierung MC969K Wandpaneele Wandpaneel einhängen Neigung Wandpaneel mit Gabelschlüssel SW 8 einstellen . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 5/17...
- Seite 6 5,5x70 + Dübel 8mm Achtung: Andere Einbauhöhen und -breiten der beigefügten Maß- systematik entnehmen Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 6/17...
- Seite 7 Justierschraube = Höhenverstellung Hängeschrank Justierung Wandpaneele Zur Wandbefestigung der Hängeschränke beiliegende Aufhängeschienen mit Kunststoffdübeln Durchm. 8mm und Pan-head-Schrauben 5x70mm an der Wand befestigen (Bild 4, Mitte Loch = Oberkante Korpus minus 49mm) . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 7/17...
- Seite 8 Fußmontage Sockelfüße in vormontierte Blendenhalter am seitl. Sockel Fußadapter eindrücken spiegelbildlich montieren! Abdeckplatte unten Sockelblende Sockel durch drehen der Sockelblende seitlich Füße ausrichten vorne (Retoure) Bild 19, Kippsicherung UK4-Schränke mit Sockel! SB4-1 . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 8/17...
- Seite 9 10R= 1806 1080 1080 1432 1432 1264 1264 1784 1784 1616 1616 Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 9/17...
- Seite 10 Regale mit Sechskant- schlüssel SW4 einstellen Achtung: Andere Einbauhöhen und -breiten der beigefügten Maßsystematik entnehmen Zur Wandbefestigung der Hängeschränke beiliegende Aufhängeschienen mit Kunststoffdübeln Durchm. 8mm und Pan-head-Schrauben 5x70mm an der Wand befestigen! . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 10/17...
- Seite 11 3 Gläser 378x 70x 4mm E1-65 , 3 Gläser 298x 70x 4mm Bild 23 , Einstellung Frontspalt mit Magnet Frontspalt durch drehen des Magneten mit einem Schraubendreher justieren (Bei großen Vitrinentüren+ Unterteil-Klappen) . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 11/17...
- Seite 12 Achtung: Wichtiger Hinweis zur LED-Beleuchtung: Anschluß der Leuchten nur an Sicherheitstrafos nach EN 61558 (VDE 570), 12 Volt Gleichspannung (DC). Die Summe der Leistungsaufnahme der angeschlossenen Leuchten (siehe Typenetikett) darf die Trafonennleistung nicht übersteigen! . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 12/17...
- Seite 13 Höhenraster Media700, Hängeschränke . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 13/17...
- Seite 14 Höhenraster Media700, Paneelregale 9R= 1584 7R= 1232 2091 9R= 1584 7R= 1232 1915 9R= 1584 7R= 1232 1787 9R= 1584 7R= 1232 1611 . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 14/17...
-
Seite 15: Bohrmaße Winkelborde
WI 1462mm breit WI 1138mm breit Einbauhöhe siehe Auftrags-Servicecard (Grafik) Bohrmaß= Oberkante Wandpaneel -79mm Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen. . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 15/17... - Seite 16 2x 0,5 W= 1 Watt, 2m Zuleitung Energieeffizienz- 12V-DC (weißes Stecksystem) "F" klasse z.B. PR11 bauseitige 3x WP-Beleuchtung "LSP1" als Zubehör Steckdose Beleuchtung testen ! Falls erforderlich, Steckverbindungen überprüfen. Stecker ganz eindrücken. . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 16/17...
- Seite 17 Alternativ FKS4-60, 12V-DC (weißes Stecksystem), 60Watt, 230V mit 60-Watt Vorschaltgerät "FKS4-60" bauseitige EVG-LED, 10 fach-Verteiler, 12V-DC (weißes Stecksystem), 30Watt, 230V Steckdose L. 5m, mit Handschalter und Euro-Flachstecker "LEVG30" Beleuchtung testen ! Falls erforderlich, Steckverbindungen überprüfen. Stecker ganz eindrücken. . Montage Media700 allg.-ab R5750.xlsx 14.12.2020/EFF Seite 17/17...
