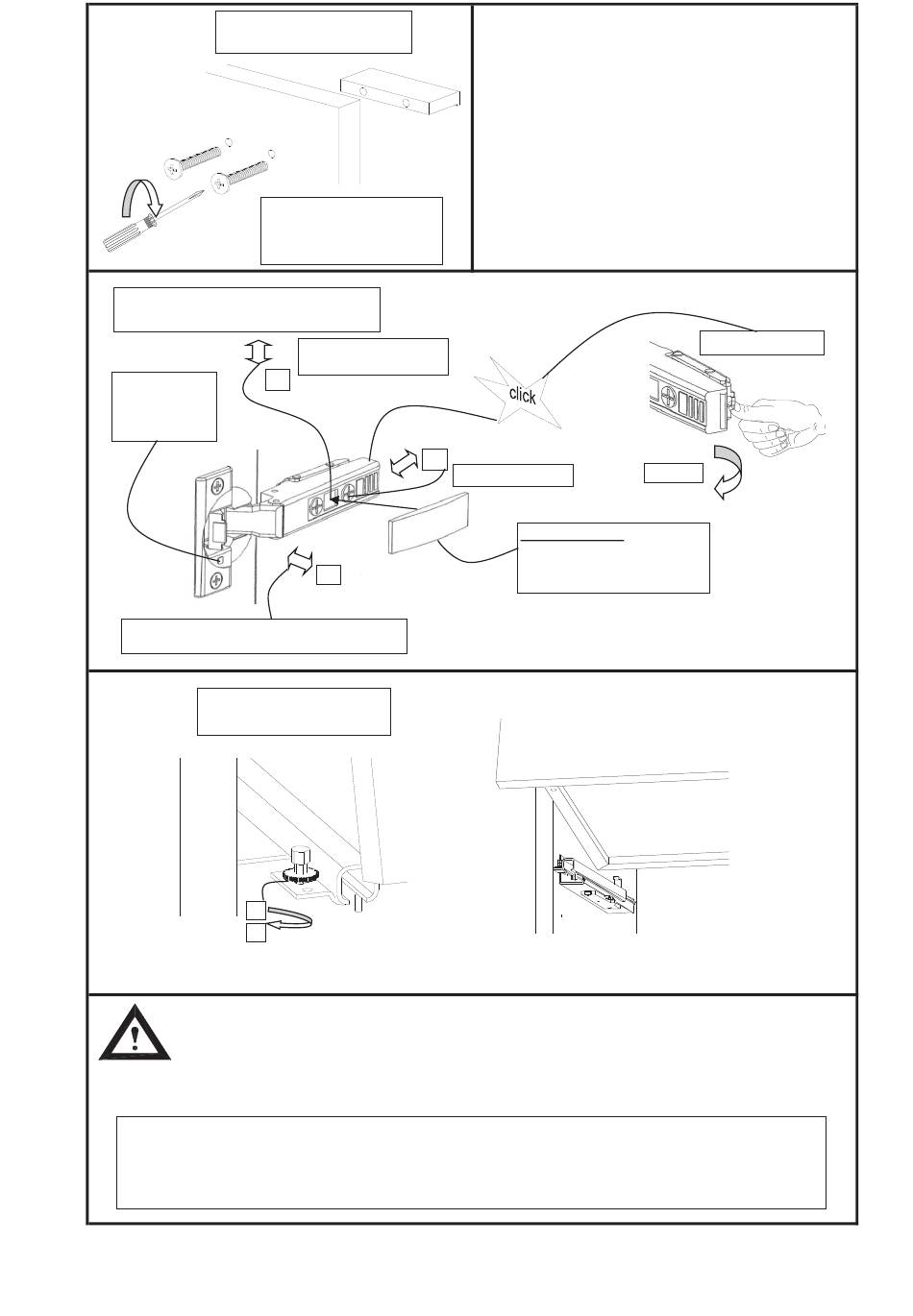

Griffmontage
Griffmontage Türen+
Schubkästen+ Klappen
Ausrichten der Türen durch
Nachstellen der Scharniere
Ein- bzw.
Ausschalter
der Tür-
Dämpfung!
ausrichten der Tür mit der Verstellschraube
in waagerechter Richtung
Schubkasten Höhen-
Feinjustierung
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial
entsprechend auszuwählen.
Bei nicht vorschriftsmäßiger und/oder nicht fachgerechter Montage wird bei Personen-
und Sachschäden keinerlei Haftung übernommen!
Achtung: Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheitstrafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC). Die Summe der Leistungsaufnahme der angeschlossenen
Leuchten (siehe Typenetikett) darf die Trafonennleistung nicht übersteigen!
Montage Wangen ATENA ab R5381.xls
Griffe mit Tellerschraube
M4x25 (Holzfront)
M4x12 +Kunststoffscheibe
(Glastüren) anschrauben
.
ausrichten der Tür in
senkrechter Richtung
+/-
+/-
+
-
28.05.2019 / EFF
+/-
Tiefenverstellung
Bandabdeckung:
Bei gekröpften Bändern,
gekröpfte Abdeckung
verwenden
Banddemontage
öffnen
Seite 22/24
