Montage MIRANO allg. ab R4843

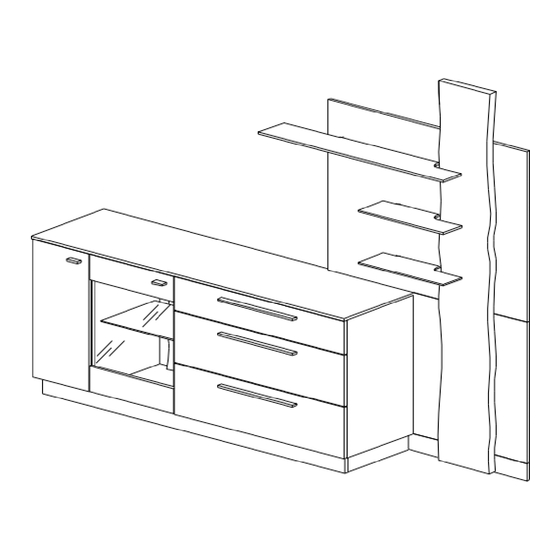

Bild 1 Beispielwände
LC2
Achtung!
Hängeelemente exakt nach Vorgabe montieren!
Alle kippgefährdete Elemente mit den mitgelieferten
Kippsicherungen befestigen!
Bild 2A, Kippsicherungen montieren!
+/-
Montage LC_Mirano allg.-ab R4843.xlsx
Rundkopf-
schraube 4x17
Dübel Ø 8mm
Zylinderkopf-
schraube 5,5x70
Niveliergleiter in die
vorgesehenen Bohrungen
eindrücken und Schränke
ausrichten
07.03.2017/EFF
Bitte beachten!
Bei allen U-Schränken 7R, wird ein
Befestigungswinkel mit Metallzapfen als
Kippsicherung montiert. Hierbei wird
eine Senkschraube 5x60mm und ein
Kunststoffdübel Durchm. 8mm
verwendet. Nur bei Schrägmontage
deckt die 12mm Abdeckplatte den
Beschlag ab.
qualifiziertes
Fachpersonal
LC23
Seite 1/14
