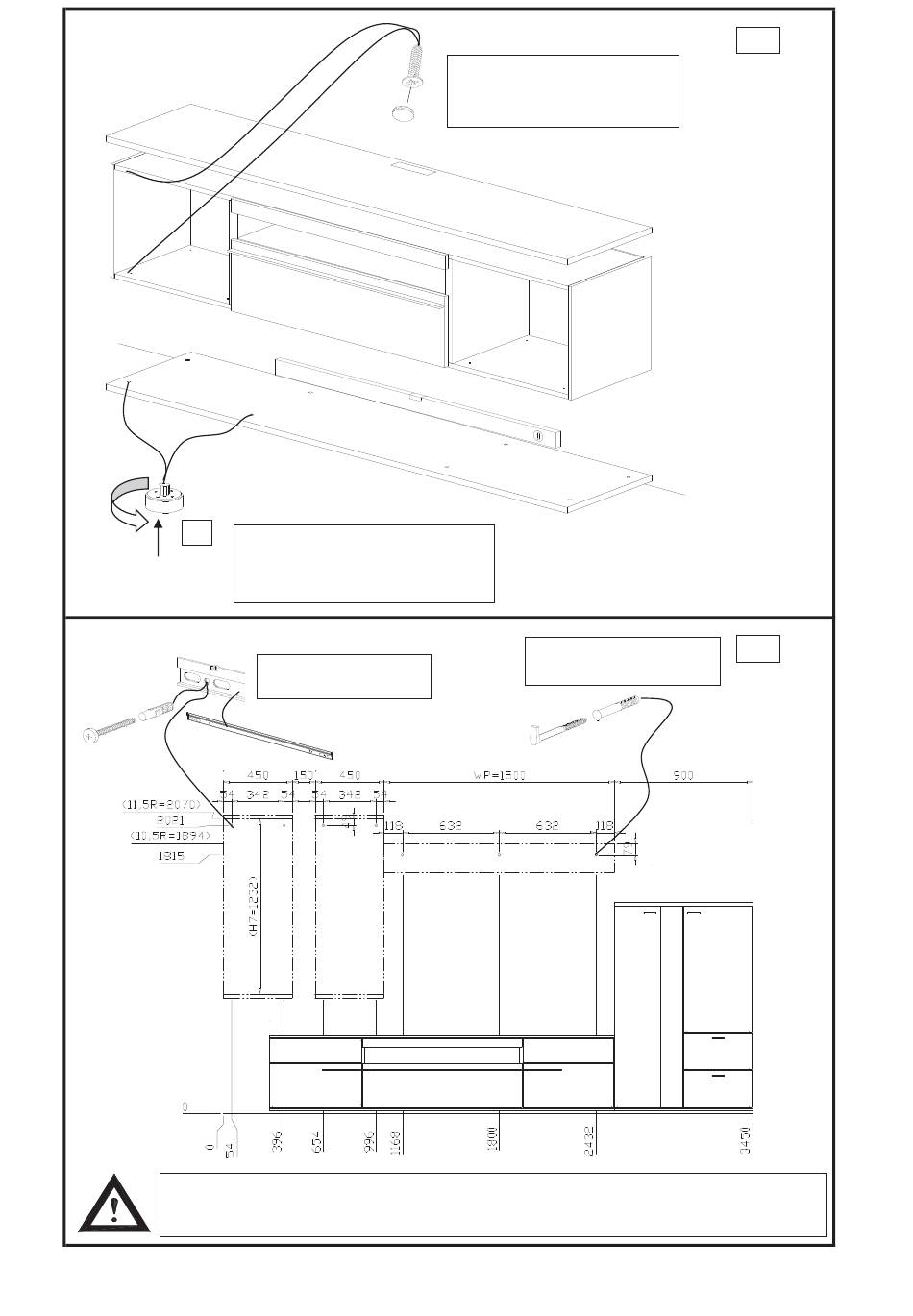

Bild 10, Abdeckplatten+ Füße montieren
+/-
Bild 11, Kombi AT4 bohren
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine,
Hohlblocksteine.
Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
. Montage ATENA allg. ab R5424.xlsx
Niveliergleiter in die vorgesehenen
Bohrungen eindrücken
und Schränke ausrichten,
falls nötig Fronten abnehmen
Zylinderkopfschraube
5,5x70 + Dübel 8mm
Befestigung Abdeckplatten 19mm an
markierten Punkten von innen!
Senkschraube 4x 27mm und
Abdeck-Kappen
3x Dübel 8mm bohren und
Wandhaken eindrehen
25.06.2019/EFF
AT4
AT4
Seite 6/19
