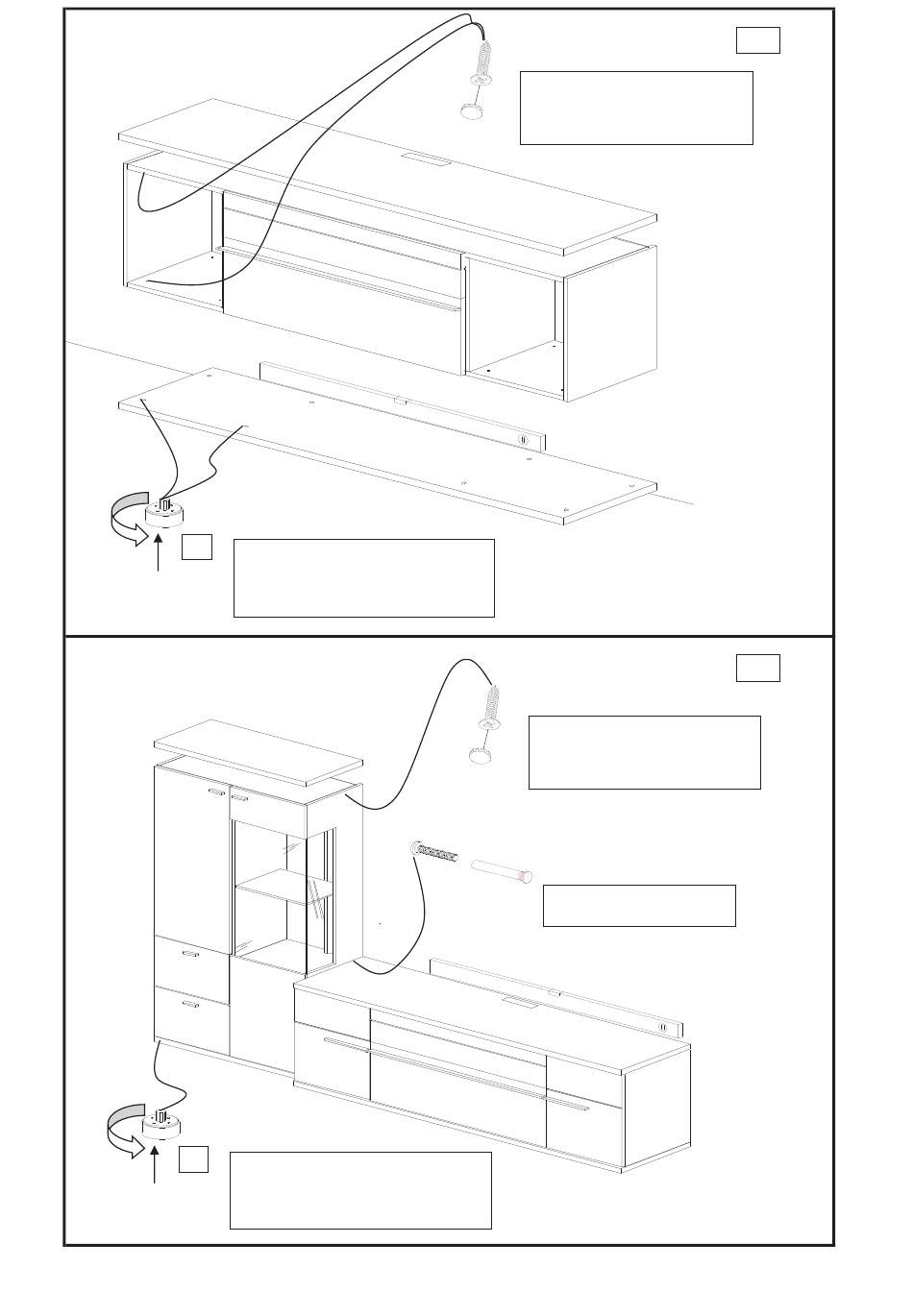

Bild 3, Abdeckplatten+ Füße montieren
+/-
Bild 4, Schränke ausrichten+ verbinden
+/-
. Montage ATENA allg. ab R5424.xlsx
Niveliergleiter in die vorgesehenen
Bohrungen eindrücken
und Schränke ausrichten,
falls nötig Fronten abnehmen
Niveliergleiter in die vorgesehenen
Bohrungen eindrücken
und Schränke ausrichten,
falls nötig Fronten abnehmen
Befestigung Abdeckplatten 19mm an
markierten Punkten von innen!
Senkschraube 4x 27mm und
Abdeck-Kappen
Befestigung Abdeckplatten 26mm an
markierten Punkten von innen!
Senkschraube 4x 27mm und
Abdeck-Kappen
Verbindungsschraube
M4x 28 mit Hülsenmutter
25.06.2019/EFF
AT2
AT2
Seite 2/19
