7

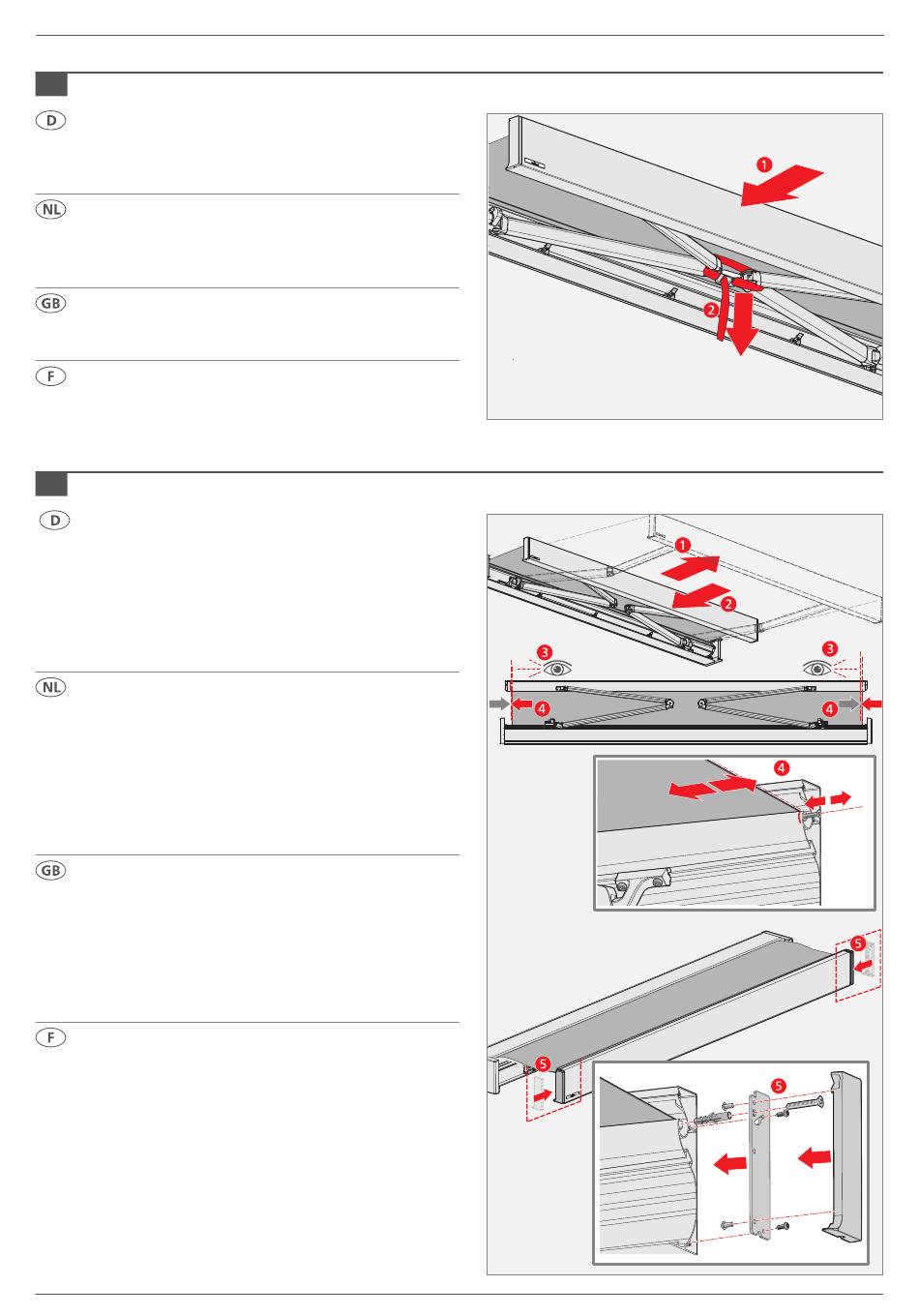

Sicherung (Fixierung) der Arme wieder entfernen
• Tuch einfahren bis die Spanngurte an den Armen
locker sind!
• Gurte entfernen!
Beveiliging (bevestiging) van de armen weer
verwijderen
• Doek inschuiven tot de spanbanden aan de armen los zijn!
• Riemen verwijderen!
Removing the arms securing (fixing) again
• Retract the fabric until the lashing belts on the arms are loose!
• Remove the belt straps!
Enlever de nouveau la sécurité (fixation) des bras
• Entrer la toile jusqu'à ce que les sangle de serrage soit
desserrées aux bras !
• Enlever les sangles !
8

Ausfallprofil nachjustieren

• Anlage 1x aus- und wieder einfahren!
• Sichtprüfung, ob das Tuch mittig (= zentriert) im Ausfallprofil
eingekedert ist! Ausfallprofil bei Bedarf nachjustieren!
• Ausfallprofil-Innenkappe montieren!
• Dübel zur Fixierung einsetzen! Die Dübelflanken müssen
dabei zur Kedernutwandung zeigen!
• Seitendeckel des Ausfallprofils montieren!
Uitvalprofiel bijstellen
• Systeem 1x uit- en weer inschuiven!
• Visuele controle of het doek in het midden (= gecentreerd)
in het uitvalprofiel gekederd is! Uitvalprofiel indien nodig
bijstellen!
• Binnenkap uitvalprofiel monteren!
• Plug aanbrengen voor de bevestiging! De flanken van de plug
moeten daarbij in de richting van de kedergroefwand wijzen!
• Zijafdekking van het uitvalprofiel monteren!
Readjusting the drop profile
• Extend and retract the system again once!
• Visually check whether the fabric is inserted into the drop profile
in the middle (= centred)! Readjust the drop profile, if necessary!
• Fit the inside cap!
• Insert dowels to fix it! The dowel edges must be facing the
beading channel wall!
• Fit side cover!
Réajustement de la barre de charge
• Déployer une fois l'installation, puis la rentrer.
• Contrôle visuel si la toile est insérée dans le jonc de la barre de
charge au milieu (= centre) Réajustement de la barre de charge
si nécessaire !
• Monter le cache intérieur de la barre de charge !
• Poser la cheville pour fixer ! Les faces de cheville doivent être
dirigées vers la paroi de la rainure de jonc !
• Monter le cache latéral de la barre de charge!
