Inbetriebnahme

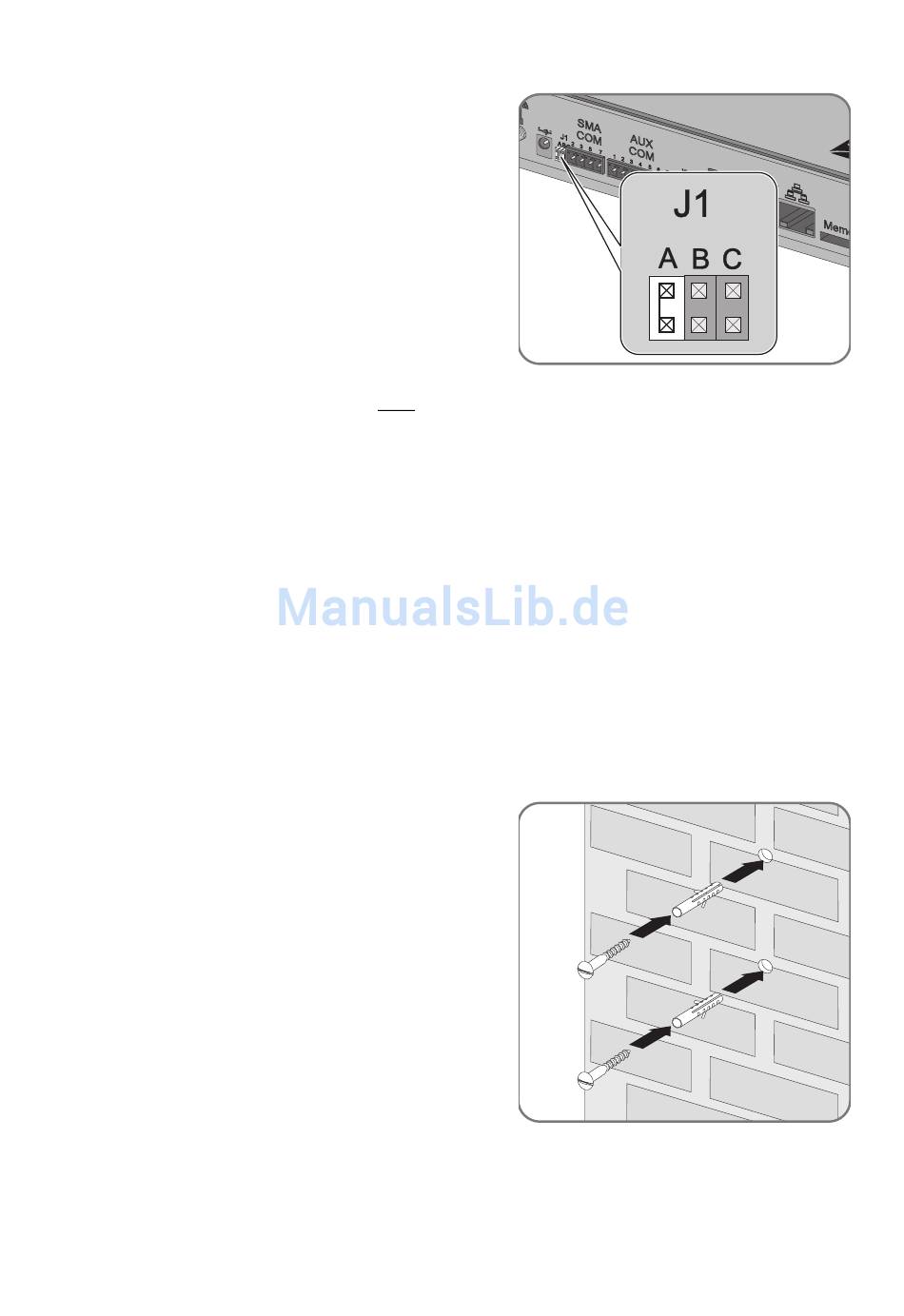

11. Abhängig davon, ob sich die Sunny WebBox an
einem der beiden Enden des RS485-
Kommunikationsbusses befindet, muss am
Anschluss „SMA COM" in „J1A" ein Jumper
stecken oder nicht. Bei Auslieferung ist der Jumper
gesteckt.
– Wenn sich die Sunny WebBox an einem der
beiden Endpunkte des RS485-
Kommunikationsbusses befindet, muss ein
Jumper auf „J1A" gesteckt sein. Wenn dort kein
Jumper steckt, den Jumper stecken.
– Wenn sich die Sunny WebBox nicht an einem der beiden Endpunkte des RS485-
Kommunikationsbusses befindet, darf kein Jumper auf „J1A" stecken. Jumper auf „J1A"
entfernen.
☑ Die Sunny WebBox ist an den RS485-Kommunikationsbus angeschlossen.
6.9 Sunny WebBox montieren (Wand oder Hutschiene)
Dieses Kapitel beschreibt, wie Sie die Sunny WebBox auf folgende Arten montieren:
• Sunny WebBox an der Wand montieren
• Sunny WebBox auf der Hutschiene montieren
Sunny WebBox an der Wand montieren
1. Montageplatz unter Berücksichtigung der Anforderungen an den Montage-/Aufstellungsort
festlegen.
2. Position der Sunny WebBox mit Hilfe der
mitgelieferten Bohrschablone an der Wand
bestimmen und Bohrlöcher mit Stift markieren.
3. Löcher mit 6 mm Durchmesser an
gekennzeichneten Stellen bohren und Dübel
einsetzen.
4. Schrauben eindrehen und ca. 6 mm aus der Wand
herausragen lassen.
38 SWebBox-TDE101232
SMA Solar Technology AG
Technische Beschreibung
