Inbetriebnahme

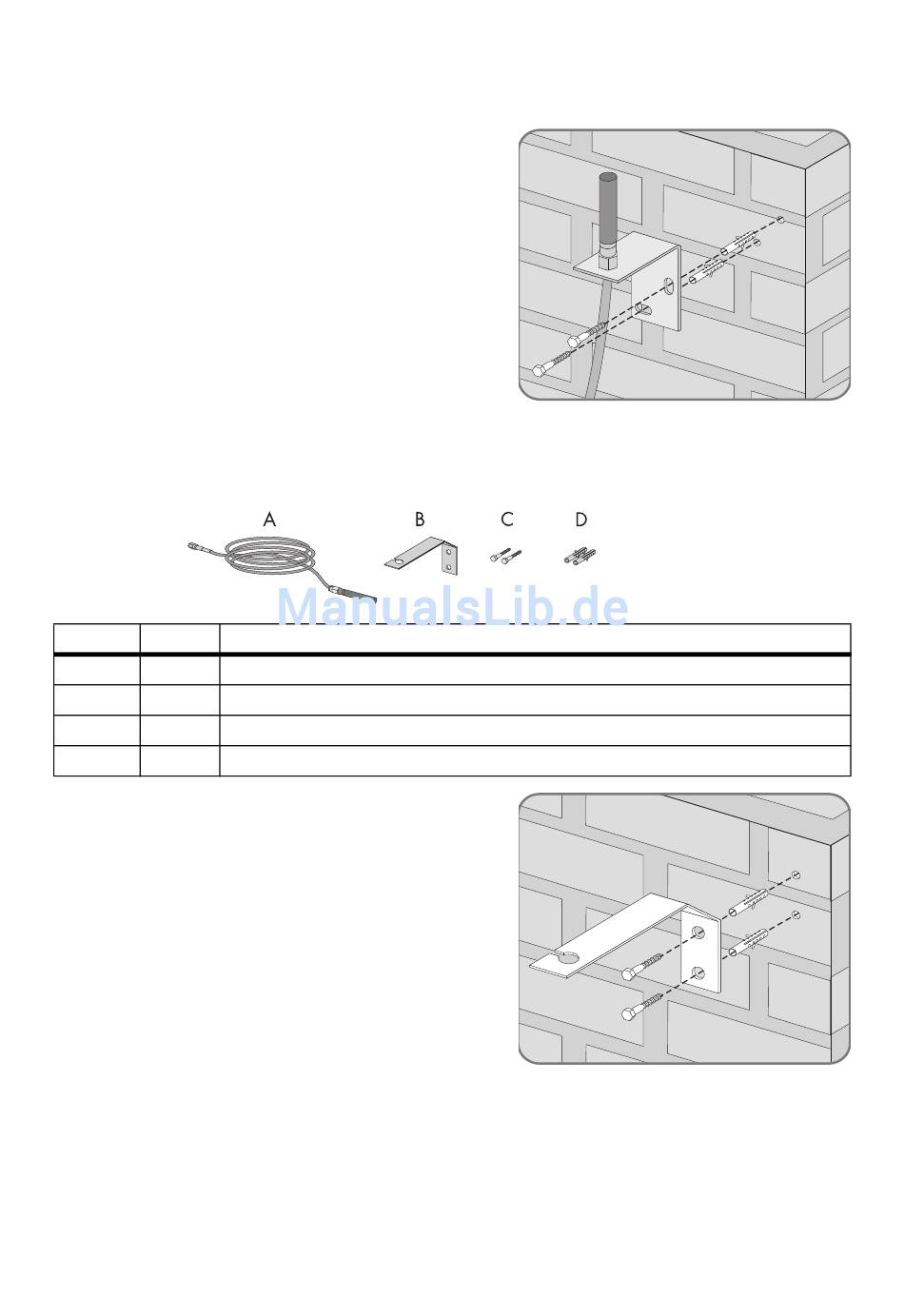

GSM-Antenne mit mitgeliefertem Winkel montieren

1. Antennenwinkel an die Wand halten und
Bohrlöcher mit Stift markieren.
2. Löcher mit 6 mm Durchmesser an
gekennzeichneten Stellen bohren und Dübel
anbringen.
3. Antennenwinkel mit Schrauben an der Wand
befestigen.
4. Antennenkabel zur Sunny WebBox verlegen.
☑ Die Antenne ist montiert.
GSM-Antenne mit GSM-Antennen‑Erweiterungsset montieren
Extra erhältliches Zubehör der Sunny WebBox.
Position Anzahl Bezeichnung
A 1
B 1
C 2
D 2
1. Antennenwinkel an die Wand halten und
Bohrlöcher mit Stift markieren.
2. Löcher mit 8 mm Durchmesser an
gekennzeichneten Stellen bohren und Dübel
einsetzen.
3. Antennenwinkel mit Schrauben an der Wand
befestigen.
32 SWebBox-TDE101232
Antenne mit 10‑m‑Antennenkabel (vorkonfektioniert)
Antennenwinkel
Schrauben
Dübel
SMA Solar Technology AG
Technische Beschreibung
