Akku Von Der Seite Einsetzen / Entnehmen - Flyer E-Bike Originalbetriebsanleitung

13.3.2 Akku von der Seite
einsetzen / entnehmen
Wichtig:
i
riegeln Sie den Akku am E-Bike mit
einem Akkuschloss (inkl. Schlüssel)
oder mit einer Verschraubung. Das
Werkzeug zum Lösen / Festziehen
der Verschraubung wird bei Nicht-
verwendung per Magnethalterung
an der Hinterradachse aufbewahrt.
22
22 Hinterradnabe

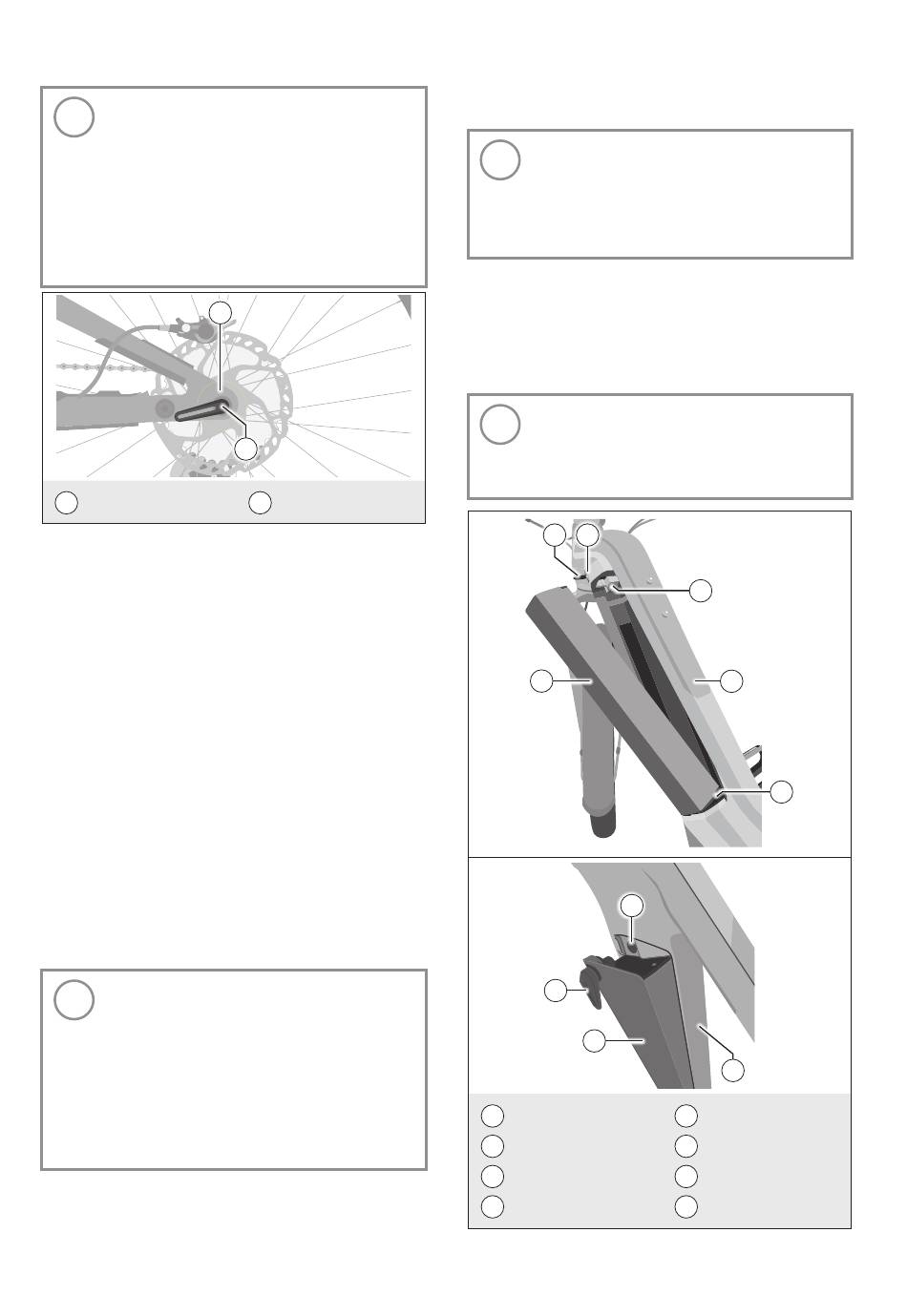

Abb.11: Schraubwerkzeug für Akku an Hinterradachse
Akku einsetzen
1. Setzen Sie den Akku in die untere Halte-
rung am E-Bike ein und schwenken Sie
dann den oberen Teil des Akkus in seine
Aufnahme, bis das Akkuschloss in der
oberen Halterung hörbar einrastet.
2. Prüfen Sie, ob der Akku sicher in seiner
Halterung sitzt.
3. Verriegeln Sie den Akku am E-Bike, indem
Sie mit dem Schlüssel das Akkuschloss
abschliessen bzw. mit dem Schraubwerk-
zeug die Verschraubung festziehen.
„ Ziehen Sie den Schlüssel bzw. das
Schraubwerkzeug anschliessend ab.
Akku entnehmen
Wichtig: Vergewissern Sie sich,
i
dass Sie den gewünschten Lade-
modus im Einstellungsmenü ein-
gestellt haben oder ändern Sie die-
sen, bevor Sie den Akku entnehmen.
Während des Ladens können Sie
den Lademodus am ausgebauten
Akku nicht ändern.
1. Schalten Sie das elektrische Antriebs-
system aus.
„ Drücken Sie dazu die Ein-/Ausschalt-
Taste am Display.
Modellabhängig ver-
36
36 Schraubwerkzeug
2. Entriegeln Sie den Akku am E-Bike,
indem Sie mit dem Schlüssel das Akku-
schloss öffnen bzw. mit dem Schraub-
werkzeug die Verschraubung lösen.
Wichtig: Modellabhängig muss der
i
Akku vor der Entnahme aus seiner
Arretierung in der Halterung gelöst
werden. Dafür drücken Sie die
Lasche am oberen Akkuende.
3. Sichern Sie den Akku mit einer Hand
gegen Herunterfallen, lösen Sie ggf. die
Arretierung und entnehmen Sie den Akku
zur Seite hin aus seiner Halterung am
E-Bike.
Wichtig: Zum Laden des Akkus,
i
beachten Sie die Angaben in der
zugehörige Herstelleranleitung für
Ihren E-Antrieb.
33 32
31
36
31
Unterrohr
5
Akku
31
32 Akkuschloss
33 Schlüssel
Abb.12: Akku von der Seite einsetzen / entnehmen
36
34
5
35
37
5
Obere Halterung
34
Untere Halterung
35
36 Schraubwerkzeug
37 Gewinde
