5
HYDRAULISCHE SCHALTBILDER
5.1 Allgemeines
Die nachstehend aufgeführten Schaltungen stellen
Prinzipbilder dar, wobei auf die Darstellung der Sicher-
heitseinrichtungen verzichtet wurde. Die Sicherheitsein-
richtungen
sind nach örtlichen Vorschriften auszuführen.

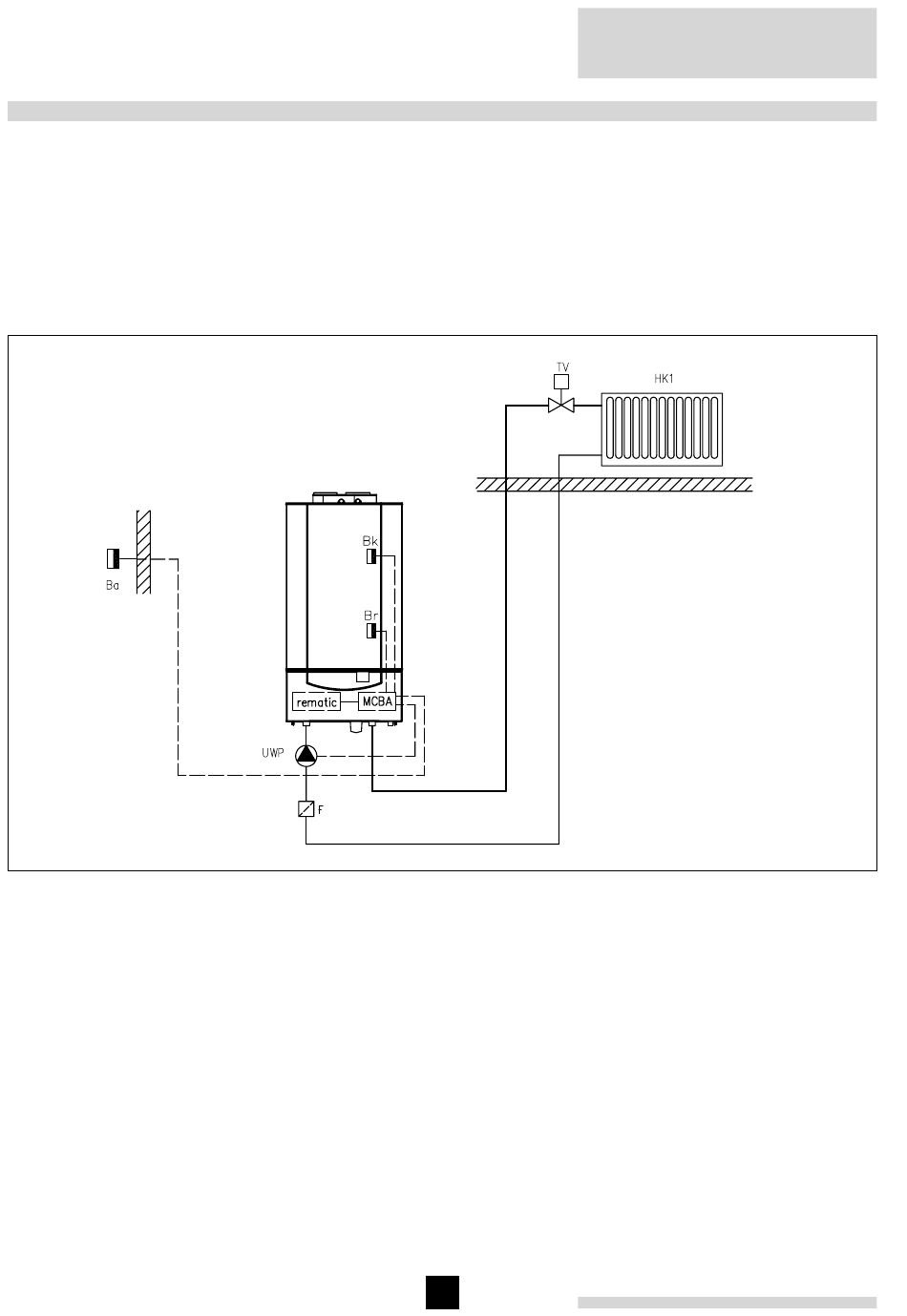

5.2 Anlage mit einem Heizkreis (z.B. Radiatoren),
witterungsgeführt geregelt
Bild 01
Reglervariante rematic
05.W4H. HS.00001
Legende:
Ba
= Aussenfühler
Bk
= Kesselfühler
Br
= Rücklauffühler
TV
= Thermostatventil
UWP
= Umwälzpumpe
HK1
= Heizkreis
F
= Schmutzfänger
MCBA = Kesselautomat
®
Set Q100
plus
1 Heizkreis, Radiatoren mit Thermostatventilen.
Kessel gleitend nach der Aussentemperatur vorgeregelt.
Bei Wärmeanforderung wird der Brenner eingeschal-
tet, je nach Wärmeabnahme wird der Kessel zwischen
Volllast- und Teillast modulieren. Die Thermostatven-
tile übernehmen die Raumtemperaturregelung. Der
®
rematic
- Regler kann mittels Einbauplatte im Kes-
plus
selschaltfeld montiert und mittels Kabelsatz anges-
chlossen werden. Alternativ ist eine Montage in einem
Referenzraum möglich. Hierbei erfolgt der Anschluss
mittels Zweidrahtverbindung (bitte abgeschirmtes Kabel
verwenden) zum Kessel. Wird der Regler im Referenz-
raum montiert, dürfen in diesem Raum keine Stellglieder
(Thermostatventile) montiert werden. Wir empfehlen
einen Schmutzfänger im Kesselrücklauf zu montieren.
Ein Überströmventil ist nur erforderlich, wenn in der
Übergangszeit Geräuschprobleme zu erwarten sind.
6
Remeha
Quinta 45/65/85
