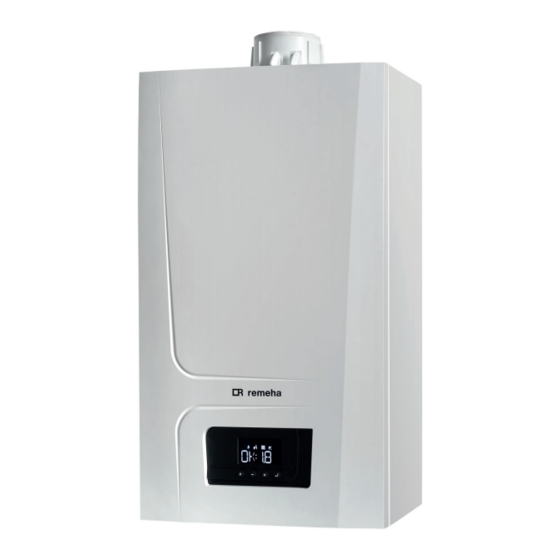

REMEHA Tzerra Ace-Matic 28C Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Tzerra Ace-Matic 28C:

Werbung

Deutschland
de
Bedienungsanleitung
Gas-Brennwertkessel
Tzerra Ace-Matic
28C
15DS
25DS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REMEHA Tzerra Ace-Matic 28C

  • Seite 1 Deutschland Bedienungsanleitung Gas-Brennwertkessel Tzerra Ace-Matic 15DS 25DS...
  • Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ..................5 Allgemeine Sicherheitshinweise .
  • Seite 4 Inhaltsverzeichnis 11 Anhang ..................29 11.1 Produktdatenblatt –...
  • Seite 5: Sicherheit

    1 Sicherheit Sicherheit Allgemeine Sicherheitshinweise Gefahr! Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
  • Seite 6: Verantwortlichkeiten

    Lebensdauer des Kessels deutlich lesbar bleiben. Beschädigte oder nicht lesbare Etiketten mit Anweisungen oder Warnungen sofort ersetzen. Wichtig: Veränderungen am Kessel bedürfen der schriftlichen Genehmigung von Remeha Gefahr! Alle Verpackungsmaterialien (Kunststoffbeutel, Styropor usw.) stellen eine potentielle Gefahrenquelle dar und müssen außerhalb der Reichweite von Kindern gehalten werden.
  • Seite 7: Über Dieses Handbuch

    2 Über dieses Handbuch Über dieses Handbuch Allgemeines Diese Anleitung richtet sich an Benutzer des Kessels Tzerra Ace-Matic. Zusätzliche Dokumente Im Lieferumfang dieses Geräts ist neben der Bedienungsanleitung auch eine Anleitung für den Fachhandwerker enthalten. Wir empfehlen Ihnen auch die Lektüre der beiliegende Anleitungen für alles optionale, nicht im Lieferumfang des Kessels enthaltene Zubehör.
  • Seite 8: Werkstest

    Elektrische Sicherheit Einstellung von (O Warmwasserfunktion (nur für Kombikessel) Dichtheit des Heizkreises Dichtheit des Trinkwasserkreises Dichtheit des Gaskreises Parametereinstellung. Technische Daten Tab.1 Technische Daten für Kombiheizgeräte mit Kessel Remeha – Tzerra Ace-Matic 15DS 25DS Brennwertkessel Niedertemperaturkessel Nein Nein Nein B1-Kessel Nein...
  • Seite 9 3 Technische Angaben Remeha – Tzerra Ace-Matic 15DS 25DS Nutzwärmeleistung bei 30 % der 99,4 98,8 98,8 Nennwärmeleistung und Niedertem­ ƞ1 pereinstellung Hilfsstromverbrauch elmax Bei Volllast 0,033 0,033 0,033 elmin Geringe Last 0,011 0,011 0,011 Bereitschaftszustand 0,004 0,004 0,004 Sonstige Angaben Pstby Wärmeverlust im Bereitschaftszustand...
  • Seite 10 3 Technische Angaben Tab.4 Eigenschaften des Trinkwarmwasserkreises Remeha – Tzerra Ace-Matic 15DS 25DS Zul. Betriebsüberdruck Mindestwert des dynamischen Drucks 0,15 Minimale Durchflussmenge l/min Spezifischer Durchfluss (D) l/min 13,4 Temperaturbereich für Trinkwarmwasserkreis °C 35 - 65 35 - 65 35 - 65 Trinkwarmwasserbereitung mit ΔT = 25 °C...
  • Seite 11: Eigenschaften Der Temperaturfühler

    4 Produktbeschreibung Remeha – Tzerra Ace-Matic 15DS 25DS Nennwert der elektrischen Leistung Elektrische Nennleistung mit Trinkwasser­ speicher Tab.7 Weitere Eigenschaften Remeha – Tzerra Ace-Matic 15DS 25DS Schutzart gegen Feuchtigkeit (EN 60529) Nettogewicht im Leerzustand / befüllt mit 28,2/31,7 27,2/30,7 28,2/31,7 Wasser Abmessungen (Höhe/Breite/Tiefe)
  • Seite 12: Verbrennung

    4 Produktbeschreibung 4.2.2 Verbrennung Der Brenner erhitzt das Heizwasser, das durch den Wärmetauscher strömt. Sobald die Abgastemperatur den Taupunkt unterschreitet (rund 55°C), kondensiert der im Verbrennungsgas enthaltene Wasserdampf auf der Abgasseite des Wärmetauschers. Die bei diesem Kondensationsvorgang zurückgewonnene Wärme (latente Wärme oder Kondensationswärme) wird ebenfalls auf das Heizwasser übertragen.
  • Seite 13: Bedienung

    5 Bedienung Der Anlagenwasserdruck wird angezeigt. Trinkwasserbereitung ist aktiviert. (*) Heizbetrieb ist aktiviert (*) Informationsmenü: Verschiedene aktuelle Werte anzeigen. Endbenutzermenü: Einstellungen auf Benutzerebene sind konfigurierbar. Heizungsfachkraft-Menü: Einstellungen auf Fachkraftebene sind konfigurierbar. Fehlermenü: Fehler können eingesehen werden. Zählermenü: Verschiedene Zähler können eingesehen werden. Automatische Systemdruck-Befüllung und -Korrektur.
  • Seite 14: Änderung Der Heizungsvorlauftemperatur

    5 Bedienung 5.1.2 Änderung der Heizungsvorlauftemperatur Abb.5 Durch die Menüs und/oder 1. Taste F3 drücken, um die Heizungsvorlauftemperatur Einstellungen blättern auszuwählen.Die Tasten F2 - F3 drücken, um die gewünschte Temperatur einzustellen. 2. Die Taste F4 drücken, um den Wert zu bestätigen oder einige Sekunden warten, bis der Wert automatisch gespeichert wird.
  • Seite 15: Einstellungen

    6 Einstellungen elektronische Steuerung des Heizkessels ist mit einer Frostschutzfunktion für die Heizungsanlage ausgestattet. Diese Funktion aktiviert die Kesselpumpe, wenn die Vorlauftemperatur der Heizungsanlage unter 7 °C sinkt. Sobald die Wassertemperatur einen Wert von 4 °C erreicht, wird der Brenner eingeschaltet, wodurch das Anlagenwasser auf eine Temperatur von 10 °C gebracht wird.
  • Seite 16 6 Einstellungen Be­ Werksein­ zeich­ Beschreibung Minimal Maximal Ebene stellung nung Durch Benutzer-Aktivität im Heizkreis eingestellte Tempera­ CP081 Benutzer tur (°C). Durch Benutzer-Aktivität im Heizkreis eingestellte Tempera­ CP082 Benutzer tur (°C). Durch Benutzer-Aktivität im Heizkreis eingestellte Tempera­ CP083 Benutzer tur (°C). Durch Benutzer-Aktivität im Heizkreis eingestellte Tempera­...
  • Seite 17: Zähler Ablesen

    6 Einstellungen Tab.14 Tabelle der Parameter mit eTwist Be­ Werkseitiger zeich­ Beschreibung Minimal Maximal Ebene Wert nung Erforderliche Raumtemperatur (°C) im Heizkreis während Fe­ CP060 Benutzer rien-/Frostschutzperiode Durch HOME -Aktivität im Heizkreis eingestellte Temperatur CP081 Benutzer (°C) Durch AWAY -Aktivität im Heizkreis eingestellte Temperatur CP082 Benutzer (°C)
  • Seite 18: Wartung

    Betriebsdruck erreicht ist, um Lufteinschlüsse im Primärkreis zu verhindern. Schließlich sind Stichleitungen der Anlage zu entlüften. Remeha übernimmt keine Haftung für Schäden, die auf das Vorhandensein von Luftblasen im Wärmetauscher aufgrund von Nichtbeachtung oder ungenauer Beachtung der vorgenannten Anweisungen zurückzuführen sind.
  • Seite 19: Wartungsmeldung

    8 Fehlerbehebung Abb.10 Entlüften der Anlage 1. Die Ventile A und B aller an das Heizsystem angeschlossenen Heizkörper öffnen. 2. Raumgerät auf die höchste mögliche Temperatur einstellen. 3. Warten, bis die Heizkörper warm sind. 4. Raumgerät auf die niedrigste mögliche Temperatur einstellen. 5.
  • Seite 20: Fehlercodes

    8 Fehlerbehebung Fehlercodes Tab.16 Liste der vorübergehenden Störungen DISPLAY URSACHE – Prüfung/Abhilfe Spezi­ BESCHREIBUNG VORÜBERGEHENDE STÖ­ Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ fi­ RUNGEN pen- fachkraft erforderlich. scher Code Code FEHLER WASSERDRUCKWÄCHTER Wasserdruckwächter prüfen oder ersetzen Druckwächter nicht angeschlossen/defekt oder H.00 Verkabelung des Druckwächters prüfen...
  • Seite 21 8 Fehlerbehebung DISPLAY URSACHE – Prüfung/Abhilfe Spezi­ BESCHREIBUNG VORÜBERGEHENDE STÖ­ Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ fi­ RUNGEN pen- fachkraft erforderlich. scher Code Code FEHLER AN HAUPTLEITERPLATTE CN1/CN2 konfigurieren Leiterplatteneinstellungen können nicht gelesen H.02 CSU austauschen werden.
  • Seite 22 8 Fehlerbehebung DISPLAY URSACHE – Prüfung/Abhilfe Spezi­ BESCHREIBUNG VORÜBERGEHENDE STÖ­ Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ fi­ RUNGEN pen- fachkraft erforderlich. scher Code Code ELEKTRODENPROBLEM Elektrische Anschlüsse der Elektroden prüfen Zustand der Elektroden prüfen FALSCHES FLAMMENSIGNAL H.03 Falsches Flammensignal Erdungskreis prüfen...
  • Seite 23 8 Fehlerbehebung Tab.17 Liste dauerhafter Fehler (Kesselstörung, Entstörung erforderlich) DISPLAY URSACHE – Prüfung/Abhilfe Spe­ BESCHREIBUNG DAUERHAFTE FEHLER Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ zifi­ (ENTSTÖRUNG) pen- fachkraft erforderlich. scher Code Code Rücklauffühler nicht an Kesselzündung ange­ PROBLEM AN FÜHLER/ANSCHLUSS schlossen (beim Einschalten des Kessels erkennt Anschluss an Fühler/Leiterplatte prüfen...
  • Seite 24 8 Fehlerbehebung DISPLAY URSACHE – Prüfung/Abhilfe Spe­ BESCHREIBUNG DAUERHAFTE FEHLER Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ zifi­ (ENTSTÖRUNG) pen- fachkraft erforderlich. scher Code Code UNZUREICHENDE ZIRKULATION Anlagendruck prüfen Manuellen Entlüftungszyklus starten Keine Wasserzirkulation Pumpenbetrieb prüfen E.01 (dauerhaft) Zirkulation in Kessel/Anlage prüfen FÜHLERFEHLER...
  • Seite 25 8 Fehlerbehebung DISPLAY URSACHE – Prüfung/Abhilfe Spe­ BESCHREIBUNG DAUERHAFTE FEHLER Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ zifi­ (ENTSTÖRUNG) pen- fachkraft erforderlich. scher Code Code STÖRUNG FÜHLER Sicherstellen, dass der Fühler korrekt positioniert ist Ordnungsgemäße Funktion des Fühlers prüfen Maximale Differenz zwischen den Vorlauftempe­...
  • Seite 26 8 Fehlerbehebung DISPLAY URSACHE – Prüfung/Abhilfe Spe­ BESCHREIBUNG DAUERHAFTE FEHLER Grup­ Für die meisten Prüfungen und Abhilfen ist eine Heizungs­ zifi­ (ENTSTÖRUNG) pen- fachkraft erforderlich. scher Code Code ELEKTRODENPROBLEM Elektrische Anschlüsse der Elektroden prüfen Zustand der Elektroden prüfen GASVERSORGUNG Druck der Gasversorgung prüfen E.04 Fehler Gasfamilie nicht gefunden Kalibrierung der Gasventileinheit prüfen...
  • Seite 27 8 Fehlerbehebung Tab.18 Liste der Warnungen DISPLAY Spezi­ BESCHREIBUNG DER WARNUNGEN, BEVOR Grup­ URSACHE – Prüfung/Abhilfe fi­ EIN FEHLER ERKANNT WIRD pen- scher Code Code Niederspannungskabel überprüfen Verbindungsleiterplatte überprüfen Außentemperaturfühler überprüfen A.00 Außentemperaturfühler fehlt Die an das System angeschlossenen Geräte mit der Funk­ tion "Erweitertes Wartungsmenü"...
  • Seite 28: Entsorgung

    9 Entsorgung Entsorgung Entsorgung und Recycling Das Gerät besteht aus mehreren Komponenten, welche wiederum aus verschiedenen Werkstoffen, wie Stahl, Kupfer, Kunststoff, GFK, Aluminium, Gummi usw. bestehen. ZERLEGUNG UND ENTSORGUNG DES GERÄTES (WEEE) Nach seiner Zerlegung darf dieses Gerät nicht als gemischter städtischer Abfall entsorgt werden. Diese Art von Abfall muss sortiert werden, damit die Materialien, aus denen das Gerät besteht, wiedergewonnen und wiederverwendet werden können.
  • Seite 29: Anhang

    11 Anhang 11 Anhang 11.1 Produktdatenblatt – Kombikessel Tab.19 Produktdatenblatt Tzerra Ace-Matic 15DS 25DS Raumheizung – Temperaturanwendung Mittelbereich Mittelbereich Mittelbereich Trinkwasserbereitung – Angegebenes Lastprofil mit TWW-Vorwärmung Raumheizung – Saisonale Energieeffizienzklasse Wassererwärmung – Energieeffizienzklasse mit TWW- Vorwärmung (Prated oder Psup) Wärmenennleistung Raumheizung –...
  • Seite 30 11 Anhang Tzerra Ace-Matic 7836959 - 02 - 29032023...
  • Seite 31 Originalbetriebsanleitung - © Copyright Alle technischen Daten dieser technischen Anleitungen sowie sämtliche mitgelieferten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
  • Seite 32 T +49 2572 9161 - 0 F +49 2572 9161 - 102 E info@remeha.de Remeha GmbH Rheiner Strasse 151 48282 Emsdetten 7836959 - 02 - 29032023 7836959...
