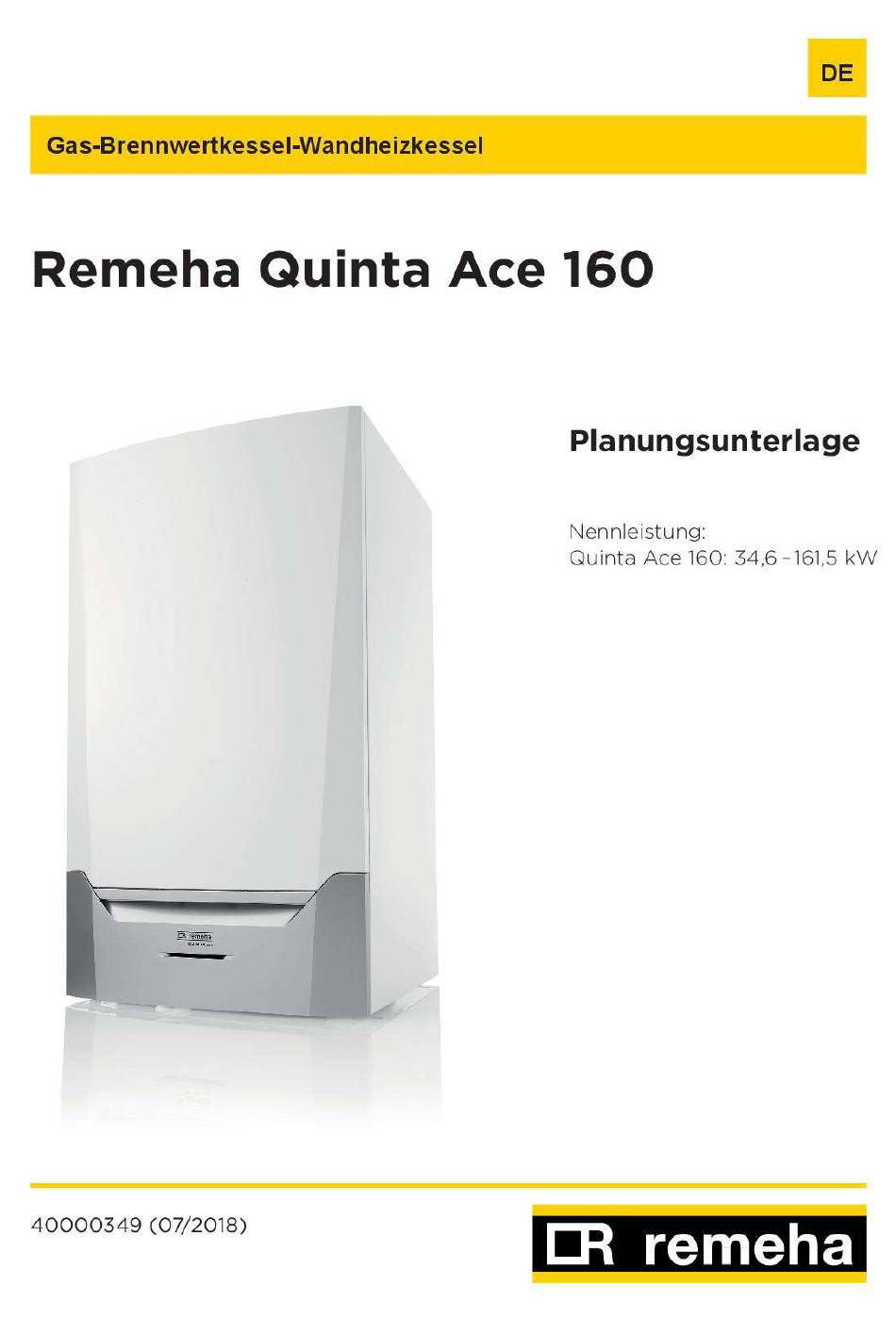

REMEHA Quinta Ace 160 Planungsunterlage

Vorschau ausblenden Andere Handbücher für Quinta Ace 160:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA Quinta Ace 160

Inhaltszusammenfassung für REMEHA Quinta Ace 160

  • Seite 2: Inhaltsverzeichnis

    Frostschutz in Verbindung mit einem Außenfühler ..........16 Statusmeldungen und Eingänge ..................17 Arbeitsprinzip ........................18 Abmessungen und Komponentenaufbau ..............19 Hauptkomponenten ......................19 Abmessungen Quinta Ace 160 einzeln ................20 Abmessungen Quinta Ace 160 mit Kaskadenset ............22 Remeha Quinta Ace 160 40000349 Stand: 07/2018...
  • Seite 3 Abgasanlage ........................52 13.3 Gasinstallation ......................... 53 13.4 Elektroinstallation ......................53 13.5 Bundes- Immissionsschutzgesetz................... 53 13.6 Betriebsanweisung ......................53 13.7 Füll- und Ergänzungswasser ..................54 Bauaufsichtliche Abnahmeverfahren ................54 EG- Komformitätserklärung ..................... 54 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 4: Vorwort

    Informationen zur Planung von veröffentlichten Angaben und Daten stellen Heizungsanlagen mit dem Gas- den jeweilig letzten Stand der Technik dar. Brennwertkessel Remeha Quinta Ace 160. Der Quinta Ace ist als Einzelgerät oder in Wir behalten uns jederzeit die Möglichkeit Kaskade realisierbar.

  • Seite 5: Vorteile

    Betriebsbereitschaftsverluste, da die wärmeabstrahlenden Oberflächen deutlich kleiner als bei Kesseln mit größerem Wasserinhalt sind. Das Kesselwasser kann schneller auf die gewünschte Vorlauftemperatur gebracht werden und es wird nicht unnötig ein zu großes Wasservolumen ganzjährig auf Temperatur gehalten. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 6: Zuluft- Und Abgasführung

    Wärmeleistung erreicht werden, sodass noch kompaktere Anlagen realisiert werden können. 1.4 Regelungstechnische Ansteuerung Der Remeha Brennwertkessel kann wie folgt regelungstechnisch angesteuert werden: > Modulierende Regelung Die Wärmezufuhr variiert zwischen den Mindest- und Höchstwerten auf Grundlage der durch den modulierenden Regler vorgegebenen Vorlauftemperatur. Die Heizkesselleistung lässt sich mittels T-Control Regler modulieren.

  • Seite 7: Gasanschluss

    Vorteile 1.5 Gasanschluss Der Remeha Quinta Ace ist für Erdgas E(H)/LL(L), sowie für Flüssiggas B/P eingerichtet und wird voreingestellt für Erdgas E(H) (Wobbe-Index 15,0 kWh/ m³) ausgeliefert. Für den Betrieb mit Flüssiggas (Butan/Propan) muss eine passende Gasdrossel in die Gasarmatur eingesetzt, und die Drehzahl des Ventilators gegebenenfalls angepasst werden.

  • Seite 8: Kesselbeschreibung

    Erdgas, automatische Zündung und > Elektroanschluss: 230 V/ 50 Hz. Ionisationsflammenüberwachung. > Gas-/Luftverbundregelung zur Optimierung der Verbrennung über den gesamten Leistungsbereich von 20 bis 100%. > Gasmultiblock mit Gasdruckregler. > Temperatursteuerung und Überwachung mittels Sensoren. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 9: Anwendung

    Anwendung 3 Anwendung Der Brennwertkessel Remeha Quinta Ace 160 erfüllt die Anforderungen des europäischen Regelwerkes und ist CE zertifiziert. Er ist in geschlossenen Heizungsanlagen nach DIN EN 12828 einsetzbar. Die maximale Vorlauftemperatur beträgt 90°C. Maximaler Betriebsüberdruck: 4,0 bar. Minimaler Betriebsüberdruck: 0,8 bar.

  • Seite 10: Auslieferungsumfang

    Gebäudeleittechnik oder als Folgekessel in Kaskaden. Variante T-Control (Masterregler): mit witterungsgeführter Regelung, Ansteuerungsmöglichkeiten für 2 gemischte oder ungemischt Heizkreise, sowie in Verbindung mit einer Mischerplatine einen dritten gemischten oder ungemischten Heizkreis, Pufferregelung, WW-Bereitung und Kaskadensteuerung als Master-Kessel. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 11: Hydraulische Anlagenbeispiele

    Heizkurven geregelt. Brauchwassererwärmung erfolgt MB = Mischer für Mischerkreis wahlweise im Vorrangbetrieb oder HFS = Hochleistungs- Frischwasserspeiche parallel zum Heizbetrieb. HW = Hydraulische Weiche SysF = Kesselfühler im gemeinsamen Vorlauf oder in hydraulischer Weiche 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 12: Mehrkesselanlage (Kaskade) Quinta Ace

    Vorrangbetrieb oder parallel MA = Mischer für Mischerkreis A zum Heizbetrieb. MB = Mischer für Mischerkreis B HFS = Hochleistungs- Frischwasserspeicher HW = Hydraulische Weiche SysF = Kesselfühler im gemeinsamen Vorlauf oder in hydraulischer Weiche Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 13: Kesselregelung

    Der Brennwertkessel kann wahlweise witterungsgeführt über den Kesselregler geregelt, oder über ein 0-10 V Signal oder einen Ein/Aus Kontakt angesteuert werden. Je nach Ausstattungsart können bis zu 3 Heizkreise und eine Warmwasserbereitung angesteuert werden. S-Control Farbdisplay T-Control Farbdisplay 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 14: Modulierende Regelung

    Rückmeldung an GLT (Gebäudeleittechnik) Ein Vorlauffühler und ein Tauchfühler im Lieferumfang. Bei der Variante T-Control ist der Brennwertkessel mit der Leiterplatte SCB-10 ausgestattet. Weitere Informationen zur Leiterplatte enthält die Installations- und Bedienungsanleitung Leiterplatte SCB-10. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 15: Analoge Regelung (0-10 V)

    Kesselregelung 6.3 Analoge Regelung (0-10 V) 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 16: Ein/Aus- Regler

    Wenn ein Ein/Aus-Thermostat verwendet wird, können die Rohre und Heizkörper in einem frostempfindlichen Raum mit einem Frostschutzthermostat geschützt werden. 6.4.4 Frostschutz in Verbindung mit einem Außenfühler Die Heizungsanlage kann auch mit einem Außenfühler vor dem Einfrieren geschützt werden. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 17: Statusmeldungen Und Eingänge

    Brenner nach einer Wartezeit ab. Der Eingang kann beispielsweise in Verbindung mit den Endschalter-Kontakten der Abgas- oder Hydraulikventile verwendet werden. Er bezieht sich auf die RL-Klemmen der Klemmleiste. Sperr- und Freigabeeingang sind ausschließlich für potentialfreie Kontakte geeignet. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 18: Arbeitsprinzip

    Arbeitsprinzip 7 Arbeitsprinzip ® Die elektronische Steuerung eSMART Der Remeha Quinta Ace 160 ist für eine gewährleistet eine zuverlässige und gleitende Betriebsweise der Kesseltemperatur intelligente Wärmezufuhr. Das bedeutet, dass ausgelegt. Je nach Anlagenauslegung und der Kessel praktisch auf anlagenbedingte Einflüsse (wie eingeschränkten...

  • Seite 19: Abmessungen Und Komponentenaufbau

    Abmessungen und Komponentenaufbau 8 Abmessungen und Komponentenaufbau 8.1 Hauptkomponenten 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 20: Abmessungen Quinta Ace 160 Einzeln

    Abmessungen und Komponentenaufbau 8.2 Abmessungen Quinta Ace 160 einzeln Remeha Quinta Ace 160 40000349 Stand: 07/2018...
  • Seite 21 Abmessungen und Komponentenaufbau AD-0000100-01 Abgasabführungsanschluss; Ø 150 Luftzufuhranschluss; Ø 150 mm Siphonanschluss ZH-Vorlaufanschluss; 1¼-Zoll-Außengewinde ZH-Rücklaufanschluss; 1¼-Zoll-Außengewinde Gasanschluss; 1-Zoll-Außengewinde 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 22: Abmessungen Quinta Ace 160 Mit Kaskadenset

    Abmessungen und Komponentenaufbau 8.3 Abmessungen Quinta Ace 160 mit Kaskadenset 8.3.1 Anordnung nebeneinander mit hydraulischer Weiche Remeha Quinta Ace 160 40000349 Stand: 07/2018...
  • Seite 23 Abmessungen und Komponentenaufbau 40000349 Stand: 07/2018 Remeha Quinta Ace 160...
  • Seite 24 Abmessungen und Komponentenaufbau Die Hydrauliksets gibt es in noch mehr Varianten. Bis zu 6 Quinta Ace in Reihe sind z.B. möglich. Nähere Informationen dazu erhalten Sie in der aktuellen Preisliste. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 25: Anordnung Rücken An Rücken Mit Hydraulischer Weiche

    Anordnung Rücken an Rücken mit hydraulischer Weiche Die Hydrauliksets gibt es in noch mehr Varianten. Bis zu 6 Quinta Ace in Reihe sind z.B. möglich. Nähere Informationen dazu erhalten Sie in der aktuellen Preisliste. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 26: Technische Daten

    EWG) Wirkungsgrad der Zentralheizung bei Volllast (Hi) (50 °C/30 °C) 103,6 (EN15502) Wirkungsgrad der Zentralheizung bei Teillast (Hi) (Rücklauftemperatur 98,4 60 °C) Wirkungsgrad der Zentralheizung bei Teillast (92/42/EEC) 108,5 (Rücklauftemperatur 30°C) (1) Werkseinstellung. Remeha Quinta Ace 160 40000349 Stand: 07/2018...
  • Seite 27 (1) Gasverbrauch aufgrund eines niedrigen Brennwerts unter Standardbedingungen: T=288,15 K, p=1013,25 mbar. Gag 30,33; G25 29,25; G31 88,00 MJ/m Tab.5 Eigenschaften der Zentralheizungsanlage Quinta Ace Wasserinhalt Wasserbetriebsdruck min. Wasserbetriebsdruck (PMS) Maximum Wassertemperatur Maximum °C Betriebstemperatur Maximum °C Druckverlust Sekundärkreislauf (∆T = 20 K) mbar 40000349 Stand: 07/2018 Remeha Quinta Ace 160...
  • Seite 28 Kombiheizgerät Nein Wärmenennleistung Prated Wärmewirkungsgrad bei Wärmenennleistung und 152,1 Hochtemperaturbetrieb Bei 30 % der Wärmenennleistung und 50,8 Niedertemperaturbetrieb Bei Wärmenennleistung und Hochtemperaturbetrieb 87,8 ƞ Bei 30 % der Wärmenennleistung und 97,8 ƞ Niedertemperaturbetrieb Remeha Quinta Ace 160 40000349 Stand: 07/2018...
  • Seite 29 Niedertemperaturbetrieb steht für Brennwertkessel bei 30 °C, für Niedertemperaturkessel bei 37 °C und für andere Heizgeräte (am Heizgeräteeinlass) bei 50 °C. Hochtemperaturbetrieb steht für eine Rücklauftemperatur von 60 °C am Heizgeräteeinlass und eine Vorlauftemperatur von 80 °C am Heizgeräteauslass. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 30: Ausschreibungstext

    Gasfeuerungsautomat mit kessel- internen Sicherheitsfunktionen, Temperatur- anzeigen sowie einem Diagnosesystem. Für Erdgas E/LL und Flüssiggas B/P nach EN 437 geprüft und zugelassen. Neutralisationseinrichtungen: Neutralisationsgefäß NTG 1 oder Neutralisationsgefäß NTG 2 in Verbindung mit Pumpenmodul Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 31: Planungshinweise

    Heizkessel von geringem der vorgegebenen Kesselvorlauftemperatur Wasserdurchfluss unbeeinflusst. um 5 K schaltet der Kessel ab. Der Einsatz Der Remeha Quinta Ace wird stufenlos einer Fremdreglers (0 -10 V Signal) ist modulierend bei Ansteuerung durch die möglich. Regelungen T-Control und S-Control...

  • Seite 32: Aufstellraum

    Im Aufstellraum dürfen keine Öffnungen zu anderen Räumen, außer Öffnungen für Türen sein. > Die Türen des Aufstellraums müssen dicht und selbstschließend sein. > Alle Feuerstätten müssen durch einen Notschalter außerhalb des Aufstellraums abschaltbar sein. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 33: Lieferung Und Aufstellung

    Heizkessel eine freie Fläche von mindestens 1 m x 1 m zur Verfügung stehen. Das Lagern von brennbaren Produkten und Substanzen im Heizkessel oder in dessen Nähe (auch vorübergehend) ist untersagt. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 34: Sicherheitstechnische Ausrüstung

    12 Absperrarmatur - gegen unbeabsichtigtes 7 Temperaturregler schließen gesichert Hinweis: Die Nummern mit Umrandung sind Bestandteil des Quinta Ace 160. Es handelt sich lediglich um eine schematische Darstellung nach DIN EN 12828 - ohne Anspruch auf Vollständigkeit. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 35: Hydraulische Einbindung

    Bei jeder Wartung der Heizungsanlage sind die Schmutzfangeinrichtungen zu reinigen. Hydraulische Weiche In Abhängigkeit der Wassermengen auf der Primär- und der Sekundärseite kann bei dem Einsatz einer hydraulischen Weiche eine 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 36: Wasseranschlüsse

    Vorlaufleitung. (weitere Informationen unter Abs. 11.4) Wir empfehlen den Einbau eines Schmutzfängers in den Rücklauf. Bei Einsatz des Quinta Ace 160 in bestehenden Altanlagen muss die gesamte Heizungsanlage gründlich gespült werden, um Schlamm oder andere Ablagerungen zu entfernen. Ablagerungen im Heizkessel führen zu Siedegeräuschen, weitergehend zu...

  • Seite 37: Wasseraufbereitung

    Angaben im unten genannten Dokument müssen immer eingehalten werden. Für Schäden am Wärmetauscher, die durch Sauerstoffdiffusion in das Heizungswasser entstehen, übernimmt Remeha keine Haftung. Wir empfehlen immer dann, wenn die Möglichkeit des Sauerstoffeintritts in das Heizsystem besteht, eine Systemtrennung durch Zwischenschalten eines Wärmetauschers.

  • Seite 38: Remeha Wasserqualitätsvorschriften

    Sauerstoff, Kalk, Ablagerungen, Chloride, Mineralien und der Säuregehalt. Um Probleme mit dem Kessel und der Installation zu vermeiden, müssen die in den folgenden Tabellen genannten Grenzwerte bei der Zusammensetzung des Heizwassers eingehalten werden. Tab.9 Grenzwerte für das Heizungswasser Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 39: Pumpenauslegung Und Kesselwiderstand

    Kesselleistung. Tab.10 Volumenstromübersicht (80/60°C) Kesseltyp: Spreizung (K) Volumenstrom (m³/h): 13,9 Kesselwiderstand Diagramm 10 K 15 K 25 K 20 K 30 K 4,00 6,00 8,00 10,00 12,00 14,00 Q (m³/h) Kesseltyp 160 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 40: Anschlusssets Mit Hydraulischer Weiche

    Wärmedämmschalen, sowie pro Kessel einem Kesselanschlussset mit Kompensatoren, einer Hocheffizienzkesselkreispumpe, einem Gasabsperrhahn mit TAE, Kesselabsperrhähne und Wärmedämmschalen. Optional ist für die Sammelleitung eine hydraulische Weiche erhältlich. Weitere Abbilldungen sind unter Abs. 8.3 zu finden Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 41: Gasanschluss

    Verbrennung von Erdgas und Flüssiggas der den Betrieb mit Erdgas G20 (H-Gas) Kategorie II2ELL3B/P geeignet. Die ausgelegt. Wenn der Brennwertkessel für Ausführung Quinta Ace 160 besitzt ein Rp 1“ G30/G31 (Butan/Propan) modifiziert ist, muss Außengewinde. Der Brennwertkessel ist folgende Gasdrossel in die Gasarmatur standardmäßig mit einem Gasfilter versehen,...

  • Seite 42: Abgasabführung/Verbrennungsluftzuführung

    Die Abgasleitungen müssen eine allgemein Halogenverbindungen wirken stark korrosiv. bauaufsichtliche Zulassung haben bzw. über Sie sind in Sprühdosen, Verdünnern, ein CE Zeichen verfügen. Der Quinta Ace 160 Reinigungs-, Entfettungs- und Lösungsmitteln kann an feuchteunempfindlichen enthalten. Die Verbrennungsluftzuführung ist Schornsteinen betrieben werden, wenn der so zu konzipieren, dass z.B.

  • Seite 43: Mindestabmessungen Des Schachts Oder Kanals

    270 x 270 11.13.2 Werkstoff/Material der Abgasstutzen- und Luftzufuhrleitung Tab.13 Werkstoff der Abgasstutzenleitung Konstruktion Werkstoff Einzelwand, starr Dickwandig, Aluminium Kunststoff T120 Edelstahl Flexibel Kunststoff T120 Edelstahl Die Dichtigkeit muss der Druckklasse *1 entsprechen mit CE-Kennzeichnung 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 44: Maximale Schornsteinlänge

    150 mm Quinta Ace 160 37 m 40 m (1) Gegebenenfalls sind noch längere Abgasleitungen möglich. Bei Einsatz von Remeha Abgassystemen erstellen wir Ihnen auf Anfrage gerne eine Abgasberechnung dazu. Raumluftunabhängige Ausführung (C Tab.16 Maximale Schornsteinlänge (L) Durchmesser 130 mm...
  • Seite 45 150 mm Quinta Ace 160 27 m 40 m (1) Gegebenenfalls sind noch längere Abgasleitungen möglich. Bei Einsatz von Remeha Abgassystemen erstellen wir Ihnen auf Anfrage gerne eine Abgasberechnung dazu. Tab.18 Leitungsverkürzung für jedes verwendete Element (parallel) Durchmesser 130 mm 150 mm 45°-Bogen...

  • Seite 46: Kondenswasserableitung Und Neutralisation

    Planungshinweise 11.14 Kondenswasserableitung und Neutralisation Bei Betrieb des Remeha Gas 220 Ace fällt Sofern die örtlichen Vorschriften eine bestimmungsgemäß im Kessel, aber auch in Kondenswasserneutralisation vorschreiben, der nachgeschalteten Abgasleitung, muss das Kondenswasser in freiem Kondenswasser an. Der Brennwertkessel ist Zulauf durch die Neutralisationseinrichtung so konstruiert, dass Kondenswasser aus geführt werden.
  • Seite 47 Materialanforderungen nach Abschnitt 25 bis 200 kW nein nein 1) 2) 3) 1) 2) 3) 5.3 nicht erfüllen, > 200 kW bei Gebäuden, die die Bedingungen der ausreichenden Vermischung nach Abschnitt 4.1.1 nicht erfüllen. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 48: Kondensat-Neutralisationsbox Ntg 1 (Bis 300 Kw Kesselleistung)

    Auf der Austrittseite verlässt das Kondensat die Neutralisationseinrichtung mit einem pH-Wert von 7,5 - 9,0. Die Standzeit der Füllung der Neutralisationsbox entspricht der Heizperiode. Neue Füllungen sind von Remeha lieferbar. Die Richtlinien des Arbeitsblatt ATV-DVWK-A 251 (Kondensate aus Brennwertkesseln) sind einzuhalten.
  • Seite 49 Planungshinweise Durchflussrichtung 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 50: Trinkwassererwärmung

    Planungshinweise 11.15 Trinkwassererwärmung Der Remeha Quinta Ace 160 kann mit verschiedenen Speicherwassererwärmern kombiniert werden: Das Remeha Speicherprogramm mit den dazugehörigen technischen Daten der Speicher entnehmen Sie bitte der Remeha Preisliste bzw. der Speicherdokumentationen. Im Standard-Speicherprogramm sind die Typen BP oder BL in den Speichergrößen 150, 200, 300, 400 und 500 Liter sowie die Typen FS in den Speichergrößen 230 und 630 Liter und...

  • Seite 51: Instandhaltung Und Wartung

    Zum Umfang der Überprüfung gehören: > Sicherheitseinrichtungen auf Funktion. > Regel- und Überwachungseinrichtungen auf Funktion. > Brennerfunktion, Verbrennungsgüte. > Beschaffenheit des Heizungswassers. > Funktion der Neutralisationseinrichtung. Die Ergebnisse der Überprüfung sind in einem Protokoll festzuhalten. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 52: Sicherheitsvorschriften Und Bestimmungen

    Vorschriften über Feuerungsanlagen noch nachfolgende Normen, Regeln und Richtlinien in der jeweils neuesten Fassung zu beachten: 13.2 Abgasanlage Für Gas-Brennwertkessel sind bauaufsichtlich zugelassene Abgasleitungen, oder feuchteunempfindliche Schorn- steine mit entsprechender Zulassung einzusetzen. Remeha Quinta Ace 160 40000349 Stand: 07/2018...

  • Seite 53: Gasinstallation

    Feuerungsanlagen sind so zu betreiben, dass die in der BImSchV genannten Grenzwerte nicht überschritten werden. 13.6 Betriebsanweisung Der Ersteller der Anlage muss gemäß TRD 509, Abschnitt 4.2.5 (11) eine Betriebsanweisung für die Gesamtanlage erstellen. 40000349 Stand: 07/2018 Remeha Quinta Ace 160...

  • Seite 54: Füll- Und Ergänzungswasser

    Die Kessel stimmen mit dem in der EG- Konformitätserklärung angegebenen Baumuster überein und werden in Übereinstimmung mit den Vorschriften europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar. Remeha Quinta Ace 160 40000349 Stand: 07/2018...
  • Seite 55 EG- Komformitätserklärung 40000349 Stand: 07/2018 Remeha Quinta Ace 160...
