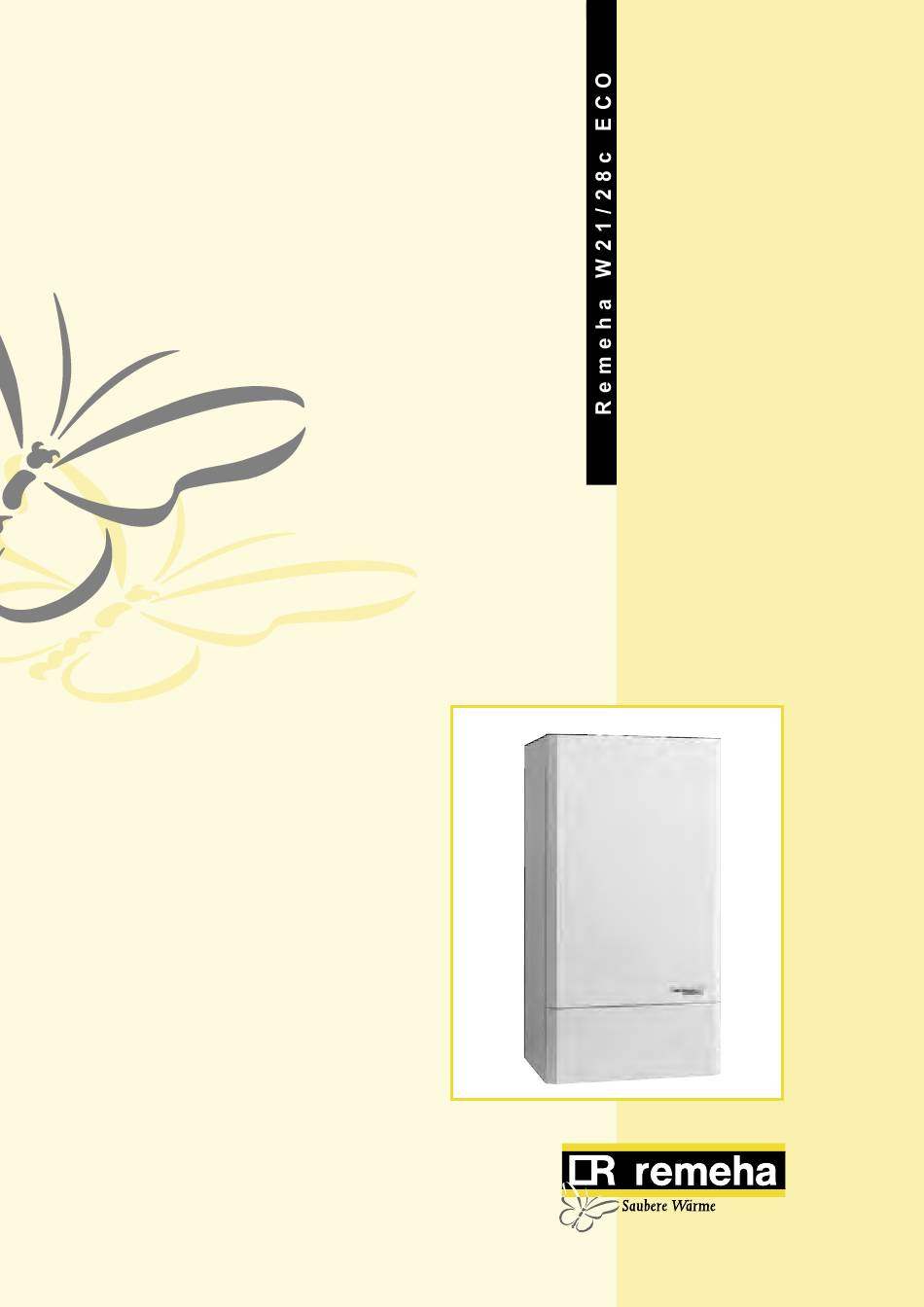

- Seite 1 Technische Daten Planungshinweise Remeha W21/28 ECO Combi • Gas-Brennwertkessel mit Trinkwassererwärmung • Nennleistung: 6,5 - 21,2 kW 8,4 - 28,0 kW...
-
Seite 2: Inhaltsverzeichnis
11.10.5 Maximaltemperatursicherung 11.10.6 Sicherheitstemperaturüber- 6. Kesselregelung wachung Abgas (Zubehör) 11.10.7 Differenzdruckwächter (lds) 7. Wirtschaftlichkeitsaspekte 11.10.8 Elektrischer Schaltplan Kessel Ermittlung des Norm-Nutzungsgrades Remeha W21 ECO-Combi 12. Wartung und Reinigung Wirtschaftlichkeitsansätze 13. Hinweise auf wichtige Sicherheitsvor- 8. Arbeitsprinzip schriften und Bestimmungen 13.1 Allgemeines 9. -
Seite 3: Vorwort
Wir behalten uns jederzeit die Möglichkeit einer Ände- zur Planung von Heizungsanlagen mit dem Gas-Brenn- rung die dem technischen Fortschritt dient vor, ohne wertkessel Remeha W21/28 ECO-Combi. dass daraus eine Verpflichtung abgeleitet werden kann Die in dieser technischen Unterlage veröffentlichten frühere Lieferungen entsprechend anzupassen. -
Seite 4: Anwendung
Umwelt und spart Brennstoff. sorgen für viele Anwendungsmöglichkeiten. Eine Gas-/Luftverbundregelung sorgt für eine gleichblei- Der Remeha Kessel W21/28 ECO-Combi ist raumluf- bende, optimierte Verbrennung. Die Grenzwerte des tabhängig aber auch raumluftunabhängig zu betreiben. Umweltzeichens ‘Blauer Engel’, der Schweizer Luftrein- Dadurch sind auch Aufstellungen in chemisch belasteten halte-Verordnung und des Hamburger Fördermodelles... -
Seite 5: Hydraulische Schalbilder
5. HYDRAULISCHE SCHALTBILDER 5.1 Allgemeines Die nachstehend aufgeführten Schaltungen stellen Prin- zipbilder dar, wobei auf die Darstellung der Sicher- heitseinrichtungen verzichtet wurde. Die Sicherheitsein- richtungen sind nach örtlichen Vorschriften auszuführen... -
Seite 6: Anlage Mit Einem Heizkreis (Z.b. Radiatoren)
Remeha W21/28 ECO-Combi 5.2 Anlage mit einem Heizkreis, (z.B. Radiatoren) aussentemperatur- oder raumtemperaturabhängig geregelt und Brauchwasserbereitung im Durchlauf- prinzip Schaltungsbeispiel 1 Bild 01 Reglervariante rematic SR 5240 C1 oder modulierender Raumregler Honeywell Chronotherm Modulation. ® Legende: 1 Heizkreis, Radiatoren mit Thermostatventilen. -
Seite 7: Anlage Mit Einem Heizkreis, (Z.b. Fussboden- Heizung) Aussentemperatur- Oder Raumtemperatur- Abhängig Geregelt Und Brauchwasserbereitung Im Durchlaufprinzip
5.3 Anlage mit einem Heizkreis, (z.B. Fussboden- heizung) aussentemperatur- oder raumtemperatur- abhängig geregelt und Brauchwasserbereitung im Durchlaufprinzip Schaltungsbeispiel 2 Bild 02 Reglervariante rematic SR 5240 C1 oder modulierender Raumregler Honeywell Chronotherm Modulation. ® Legende: 1 Heizkreis mit Fussbodenheizung. AF (Ba) Aussentemperaturfühler Kessel gleitend nach der Aussentemperatur geregelt. -
Seite 8: Kesselregelung
Remeha W21/28 ECO-Combi 6. KESSELREGELUNG 6.1 Reglervarianten 6.2 Fremdregler Je nach bauseitiger Anforderung und hydraulischer Der Kessel kann mittels ein- oder zweistufigem Fremd- Schaltung sind folgende Reglervarianten lieferbar: regler geregelt werden. 6.1.1 rematic® SR 5240 C1 6.2.1 Einstufiger Raumthermostat kombiniert mit Witterungsgeführter modulierender Regler mit Raum-... -
Seite 9: Wirtschaftlichkeitsaspekte
Jahresenergiebedarf: 1500 h x 20,3 kW = 30.450 kWh. 2 * η ) + 1 * η ) + 1 * η ) + 1 * η Remeha Gas 1010, 5 Glieder, 20,3 kW, Gasspezialheiz- kessel mit atmosphärischem Brenner. Norm-Nutzungs- grad ca. 91,5%. 533,0 Brenngasmenge: 30.450... -
Seite 10: Arbeitsprinzip
Vormischbrenner schadstoffarm verbrannt. Zapfung. Der aus Aluminiumguss gefertigte Wärmetauscher des Die Gas- und Wasseranschlüsse sind übersichtlich Remeha W21/28 ECO-Combi sorgt für eine optimale an der Geräteunterseite angeordnet. Luftzufuhr- und Wärmeübertragung. Abgasstutzen befinden sich an der Oberseite und sind in Das Kondenswasser wird über eine Kondensatwanne Normgrösse ausgeführt, so dass handelsübliche Abgas-... -
Seite 11: Abmessungen Und Technische Daten
9. ABMESSUNGEN UND TECHNISCHE DATEN 9.1 Abmessungen Bohrungen in der Wand zur Kesselbefestigung Draufsicht Bohrungen in der Wand zur Kesselbefestigung Ansicht Seitenansicht rechts Bild 04 Abmessungen Remeha W21/28 ECO-Combi... -
Seite 12: Technische Daten
Remeha W21/28 ECO-Combi 9.2 Technische Daten W21 ECO-Combi W28 ECO-Combi CE - Ident. - Nr. 63 AQ 6520/170209 63 AQ 6520/170904 modulierend/ modulierend/ Belastungsregelung wahlweise einstufig/zweistufig einstufig/zweistufig Nennwärmeleistung, (75/60 6,5 - 21,2 8,4 - 28,0 Nennwärmeleistung, (40/30 7,3 - 22,6 9,5 - 29,6 Nennwärmebelastung (Hu) -
Seite 13: Ausschreibungstext
Gewicht : 49 kg/51 kg Eingebaute, mehrstufige Umwälzpumpe, Dreiwegeventil CE Ident. Nr. W21 ECO-Combi : 63 AQ 6520/170209 zur Brauchwasser-Vorrangschaltung, eingebauter Brauch- W28 ECO-Combi : 63 AQ 6520/170904. wassererwärmer als Durchlauferhitzer, bestehend aus einem Speicherbehälter mit 8 Litern Heizungswasser und einem Plattenwärmetauscher. -
Seite 14: Planung Und Anwendung
W21/28 ECO-Combi 11. PLANUNG UND ANWENDUNG 11.1 Funktionsbeschreibung und Betriebsart 11.3 Wasseranschlüsse Der Remeha W21/28 ECO-Combi ist für eine gleitende Die Anschlüsse für Heizungsvor- und rücklauf wie für Betriebsweise der Kesseltemperatur ausgelegt. Je nach Kaltwassereintritt und Warmwasseraustritt befinden sich Anlagenauslegung und Betriebsweise wird Rücklaufwas- an der Unterseite des Kessels als Glattrohranschluss. -
Seite 15: Wasseraufbereitung
6,5 und 8,5 liegen. Für Schäden am Wärmetauscher, die durch Sauerstoff- 3 cm diffusion in das Heizungswasser entstehen, übernimmt Remeha keine Haftung. Wir empfehlen immer dann, wenn 2 cm die Möglichkeit besteht, dass Sauerstoff in das Heizsys- tem eintritt, eine Systemtrennung durch zwischenschal- ten eines Wärmetauschers. -
Seite 16: Raumluftabhängiger Betrieb
Remeha W21/28 ECO-Combi 11.7.2 Raumluftabhängiger Betrieb Bausätze RA Bei raumluftabhängigem Betrieb unterliegen die Aufstell- Die Bausätze für raumluftabhängigen Betrieb beinhalten räume hinsichtlich der Lüftungsanforderungen den Be- die Abgasleitung vom Brennwertkessel bis zum Schorn- stimmungen für Heizräume. Für die Be- und Entlüftung steinschacht / feuchteunempfindlichen Schornstein. -
Seite 17: Raumluftunabhängiger Betrieb
11.7.3 Raumluftunabhängiger Betrieb Bausätze RU In bewohnten Räumen bzw. Aufenthaltsräumen muss Die Bausätze für raumluftunabhängigen Betrieb beinhal- das Brennwertgerät raumluftunabhängig betrieben wer- ten die konzentrische Luft-/Abgasführung (Doppelrohr) den. Die Verbrennungsluft wird über den freien Quer- in folgenden Varianten: schnitt zwischen Abgasleitung und Schornsteinwange bzw. - Seite 18 Die Bausätze RUD1 und RUD2 sind mit den Kesseln Allgemein bauaufsichtlich zugelassen. Ohne Abbildung. Remeha W10/21/28 ECO und W21/28 ECO Combi geprüft und systemzertifiziert. Wirksame Längen dazu Tabelle unter Abschnitt 11.7.4. Die Anforderungen der Bauordnungen der Länder sind zu beachten.
-
Seite 19: Abgasleitungslängen Und -Querschnitte
11.7.4 Abgasleitungslängen und -querschnitte 11.8 Kondenswasserableitung und Neutralisation Die zulässigen Längen sind aus den nachstehenden Bei Betrieb des Remeha W21/28 ECO-Combi Kessels Tabellen ersichtlich. fällt bestimmungsgemäss im Kessel, aber auch in der Bei den Bausätzen RAS und RUS ist ein T-Stück und nachgeschalteten Abgasleitung, Kondenswasser an. -
Seite 20: Wandmontage
Remeha W21/28 ECO-Combi 11.9 Wandmontage Zur Montagevereinfachung ist ein Montagerahmen liefer- Der Remeha W21/28 ECO-Combi ist mit einem dem bar (Ausdehnungsgefäss 16 L, 4 Kugelhähne und Gas- Gerät beiliegenden Wandträger waagerecht an einer kugel-hahn " werden mitgeliefert). ausreichend stabilen Wand anzubringen. Im Verpa- ckungs-karton befindet sich auch eine Bohrschablone zum Anzeichnen der Befestigungsbohrungen. -
Seite 21: Elektrische Funktionen
Der Automat prüft bei Start Wärmeanforderung zu- 11.10.3 Wassertemperatursicherung nächst, ob der LDS geöffnet ist. Ist dies der Fall, so wird Der Remeha W21/28 ECO-Combi ist mit einer von den das Gebläse auf eine Kontrolldrehzahl geschaltet, bis Vor- und Rücklaufwassertemperatursensoren gesteuerten der LDS geschlossen ist. -
Seite 22: Elektrischer Schaltplan Kessel
Remeha W21/28 ECO-Combi 11.10.8 Elektrischer Schaltplan Kessel Bild 15 Elektrischer Schaltplan Kessel... -
Seite 23: Wartung Und Reinigung
12. WARTUNG UND REINIGUNG Der Remeha W21/28 ECO-Combi ist bei richtiger Einstel- a. Verbrennungstechnische Prüfung des Kessels. lung weitgehend wartungsfrei. Das Gerät muss einmal b. Reinigung des Siphons für die Kondensatableitung. jährlich kontrolliert und gegebenenfalls gereinigt werden. c. Wenn vorhanden, Überprüfung und spülen der Sofern eine Überprüfung des Wärmetauschers und... - Seite 24 Remeha Wärmetechnik GmbH. Bischofstrasse 96 47809 Krefeld-Oppum Telefon: 02151 5587-0 Urheberrecht © Telefax: 02151 542445 Alle in dieser Technische Unterlagen festgelegten Informationen sowie die von uns zur Verfügung gestellten Zeichnungen und Technische Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielvältigt werden.
