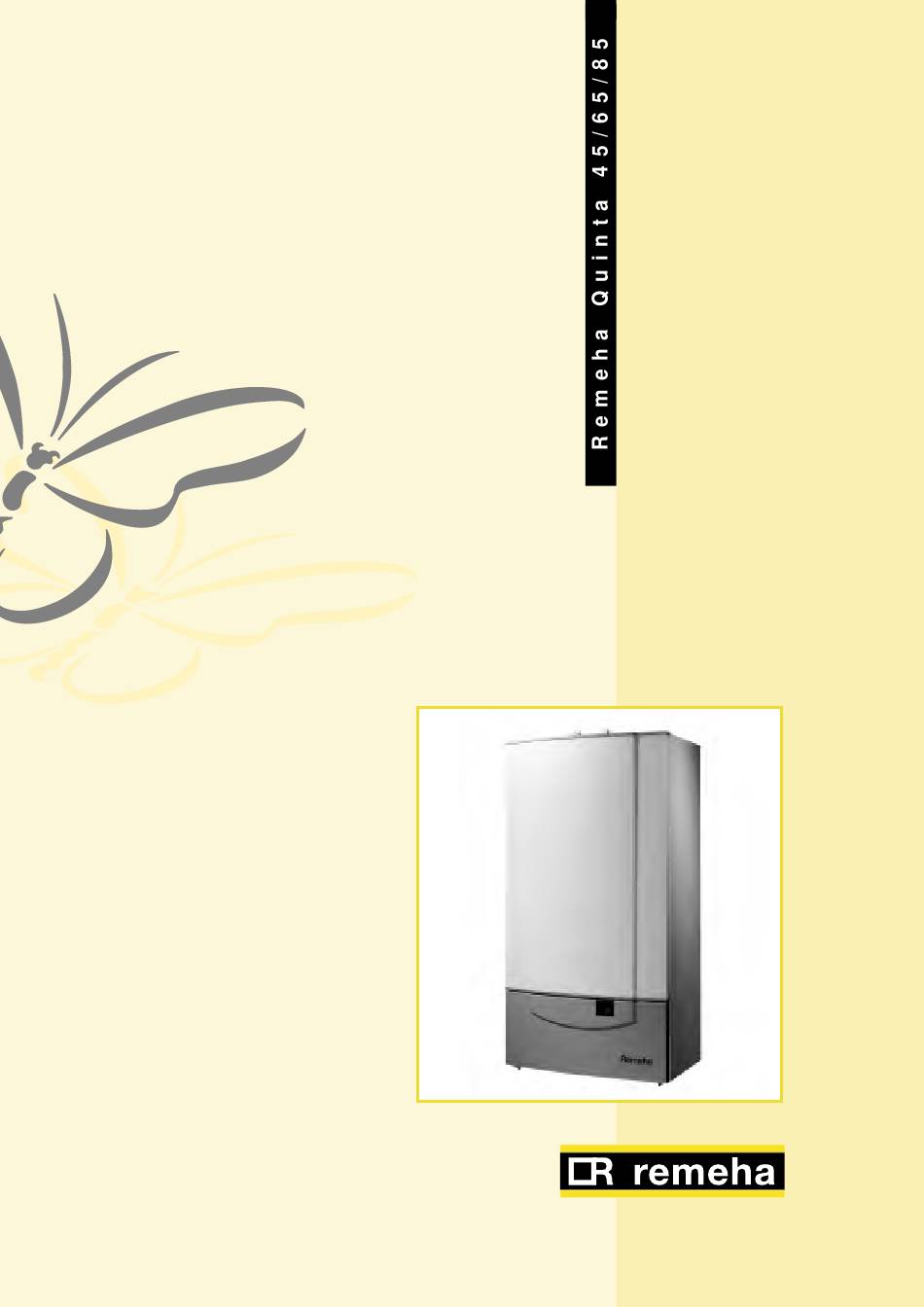

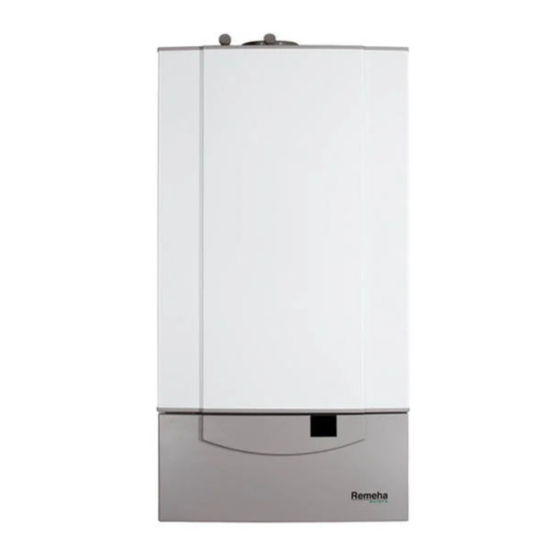

- Seite 1 Technische Daten Planungshinweise Remeha Quinta 45 Remeha Quinta 65 Remeha Quinta 85 • Gas-Brennwertkessel • Nennleistung: Quinta 45: 9 - 43 kW Quinta 65: 13 - 65 kW Quinta 85: 16 - 90 kW...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Vorwort Witterungsgeführte Kesselregelung Reglervarianten rematic ® Kesselbeschreibung Fremdregler Allgemeines Aufbau Wirtschaftlichkeitsaspekte Ermittlung des Norm-Nutzungsgrades Anwendung Remeha Quinta 45, 65 und 85 Wirtschaftlichkeitsansätze Auslieferungsumfang Arbeitsprinzip Vorteile Allgemeines Abmessungen und technische Daten Verbrennungsluft- und Abgasführung Abmessungen Hydraulische Einbindung Technische Daten Kaskadenschaltung... -
Seite 4: Vorwort
Quinta 45/65/85 VORWORT Diese technischen Unterlagen enthalten wichtige Informationen zur Planung von Heizungsanlagen mit dem Gas- Brennwertkessel Remeha Quinta 45, Quinta 65 und Quinta 85. Die in diesen technischen Unterlagen veröffentlichten Angaben und Daten stellen den jeweilig letzten technischen Stand dar. -
Seite 5: Anwendung
Kartonverpackung ausgeliefert. VORTEILE 4.1 Allgemeines 4.4 Kaskadenschaltung Die Remeha Kessel Quinta 45, Quinta 65 und Quinta 85 Die geringen Abmessungen – Breite 50 cm – erlauben sind Gasbrennwertkessel der neuesten Generation. es auf einer Wand von ca. 2,5 Meter Länge eine Die neuartige Gas - / Luftverbundregelung sorgt für... -
Seite 6: Hydraulische Schaltbilder
Remeha Quinta 45/65/85 HYDRAULISCHE SCHALTBILDER 5.1 Allgemeines Die nachstehend aufgeführten Schaltungen stellen Prinzipbilder dar, wobei auf die Darstellung der Sicher- heitseinrichtungen verzichtet wurde. Die Sicherheitsein- richtungen sind nach örtlichen Vorschriften auszuführen. 5.2 Anlage mit einem Heizkreis (z.B. Radiatoren), witterungsgeführt geregelt ®... - Seite 7 5.3 Anlage mit einem Heizkreis (z.B. Fussbodenheizung), witterungsgeführt geregelt ® Bild 02 Reglervariante rematic Set Q100. plus 05.W4H. HS.00002 1 Heizkreis, Fussbodenheizung. Legende: Kessel gleitend nach der Aussentemperatur vorgeregelt. = Aussenfühler Bei Wärmeanforderung wird der Brenner eingeschaltet, = Kesselfühler je nach Wärmeabnahme wird der Kessel zwischen Voll- ®...
-
Seite 8: (Z.b. Radiatoren), Witterungsgeführt Geregelt
Radiatoren), witterungsgeführt geregelt und Brauchwassererwärmung mittels Dreiwegeventil. (Nicht geeignet für Quinta 85). ® Bild 03 Reglervariante rematic Set Q100 (nur für Quinta 45 und 65). plus 05.W4H. HS.00003 Legende: 1 Heizkreis, Radiatoren mit Thermostatventilen. = Aussenfühler Kessel gleitend nach der Aussentemperatur vorgeregelt. -
Seite 9: Anlage Mit Einem Heizkreis (Z.b. Fussbo- Denheizung), Witterungsgeführt Geregelt Und Brauchwassererwärmung Mittels Dreiwege- Ventil (Nicht Geeignet Für Quinta 85)
Fussbodenheizung), witterungsgeführt geregelt und Brauchwassererwärmung mittels Dreiwegeventil. (Nicht geeignet für Quinta 85). ® Bild 04 Reglervariante rematic Set Q100 (nur für Quinta 45 und 65). plus 05.W4H. HS.00004 Legende: 1 Heizkreis, Fussbodenheizung. = Aussenfühler Kessel gleitend nach der Aussentemperatur vorgeregelt. -
Seite 10: Anlage Mit Einem Heizkreis
Remeha Quinta 45/65/85 5.6 Anlage mit einem Heizkreis (z.B. Radiatoren), witterungsgeführt geregelt und Brauchwassererwärmung mittels Boilerladepumpe. ® Bild 05 Reglervariante rematic Set Q100. plus 05.W4H. HS.00005 Legende: 1 Heizkreis, Radiatoren mit Thermostatventilen. = Aussenfühler Kessel gleitend nach der Aussentemperatur vorgeregelt. -
Seite 11: Anlage Mit Einem Heizkreis (Z.b. Fussbodenheizung), Witterungsgeführt Geregelt Und Brauchwassererwärmung Mittels Boilerladepumpe
5.7 Anlage mit einem Heizkreis (z.B. Fussbodenheizung), witterungsgeführt geregelt und Brauchwassererwärmung mittels Boilerladepumpe. ® Bild 06 Reglervariante rematic Set Q100. plus 05.W4H. HS.00006 Legende: 1 Heizkreis, Fussbodenheizung. = Aussenfühler Kessel gleitend nach der Aussentemperatur vorgeregelt. = Boilerfühler Bei Wärmeanforderung wird der Brenner eingeschal- = Kesselfühler tet, je nach Wärmeabnahme wird der Kessel zwischen = Rücklauffühler... -
Seite 12: Anlage Mit Zwei Heizkreisen, Radiatoren Und Fussbodenheizung (Mischerkreis), Witterungsgeführt Geregelt
Remeha Quinta 45/65/85 5.8 Anlage mit zwei Heizkreisen, Radiatoren und Fussbodenheizung (Mischerkreis), witterungsgeführt geregelt ® Bild 07 Reglervariante rematic Set Q110. plus 05.W4H. HS.00007 Legende: Zwei Heizkreise. = Aussenfühler Erster Heizkreis Radiatoren mit Thermostatventi- = Vorlauffühler Mischerkreis len, zweiter Heizkreis (z.B. Fussbodenheizung) über = Kesselfühler... -
Seite 13: Anlage Mit Zwei Heizkreisen, Radiatoren Und Fussbodenheizung (Mischerkreis), Witterungsgeführt Geregelt, Brauchwassererwärmung Mittels Boilerladepumpe
5.9 Anlage mit zwei Heizkreisen, Radiatoren und Fussbodenheizung (Mischerkreis), witterungsgeführt geregelt, Brauchwassererwärmung mittels Boilerladepumpe ® Bild 08 Reglervariante rematic Set Q110. plus 05.W4H. HS.00008 Legende: Zwei Heizkreise. = Aussenfühler Erster Heizkreis Radiatoren mit Thermostatventi- = Vorlauffühler Mischerkreis len, zweiter Heizkreis (z.B. Fussbodenheizung) über = Boilerfühler Mischventil. -
Seite 14: Anlage Mit Zwei Mischerkreisen, Witterungsgeführt Geregelt
Remeha Quinta 45/65/85 5.10 Anlage mit zwei Mischerkreisen, witterungsgeführt geregelt ® Bild 09 Reglervariante rematic Set Q110. plus 05.W4H. HS.00009 Legende: Zwei gemischte Heizkreise, Radiatoren mit Ther- = Aussenfühler mostatventilen oder Fussbodenheizung. = Vorlauffühler Mischerkreis Kessel gleitend nach der Aussentemperatur vorgeregelt. -
Seite 15: Anlage Mit Zwei Mischerkreisen, Witterungsgeführt Geregelt, Brauchwassererwärmung Mittels Boilerladepumpe
5.11 Anlage mit zwei Mischerkreisen, witterungsgeführt geregelt, Brauchwassererwärmung mittels Boilerladepumpe ® Bild 10 Reglervariante rematic Set Q110. plus 05.W4H. HS.00010 Zwei gemischte Heizkreise, Radiatoren mit Ther- Legende: mostatventilen oder Fussbodenheizung. = Aussenfühler Kessel gleitend nach der Aussentemperatur vorgeregelt. = Vorlauffühler Mischerkreis Bei Wärmeanforderung wird der Brenner eingeschal- = Boilerfühler tet, je nach Wärmeabnahme wird der Kessel zwischen... -
Seite 16: Mehrkesselanlage (Kaskade) Mit Bis Zu
Remeha Quinta 45/65/85 5.12 Mehrkesselanlage (Kaskade) mit bis zu maximal 8 Geräten und zwei gemischten Heizkreisen, witterungsgeführt geregelt und Brauchwassererwärmung mit Speicher- Wassererwärmer. ® Bild 11 Reglervariante rematic Set Q120. plus 05.W4H. HS.00011 Legende: Mehrkesselanlage (Kaskade) = Aussenfühler Bis maximal zwei gemischte Heizkreise, Radiatoren = Kesselfühler... -
Seite 17: Witterungsgeführte Kesselregelung
® - Anschlusstechnik für Kesselschaltfeld (rematic 6.2 Fremdregler Adapter). Die Remeha Quinta 45/65/85 können über Fremdregler - Montagemöglichkeiten des Reglers: zweistufig bzw. modulierend mittels Analogsignal (0 -10 - Montage im Kesselschaltfeld. Die Boilerladepumpe Volt) betrieben werden. oder das Umlenkventil und die Temperaturfühler... -
Seite 18: 7 Wirtschaftlichkeitsaspekte
Remeha Quinta 45/65/85 WIRTSCHAFTLICHKEITSASPEKTE 7.1 Ermittlung des Norm-Nutzungsgrades Remeha Quinta 45, 65 und 85 Beispiel: Auslegungstemperatur 75/60°C, Quinta 65 Heizkreisbelastung Heizmitteltemperaturen TeillastNutzungsgrad ϕ η [°C] [°C] 37,0 / 32,0 102,4 42,0 / 36,0 105,5 46,0 / 39,0 107,1 55,0 / 45,0... -
Seite 19: Arbeitsprinzip
ARBEITSPRINZIP Der Remeha Quinta 45, 65 und 85 ist für eine gleitende Die Gas- und Wasseranschlüsse sind übersichtlich Betriebsweise der Kesseltemperatur ausgelegt. an der Geräteunterseite angeordnet. Luftzufuhr- und Je nach Anlagenauslegung und Betriebsweise wird Abgasstutzen befinden sich an der Oberseite und sind Rücklaufwasser mit niedrigen Temperaturen zum Kes-... - Seite 20 Remeha Quinta 45/65/85 1. Automatischer Schnellentlüfter 2. Verbrennungsluftgebläse 3. Gaskombinationsventil 4. Mischkammer/Venturi 5. Wärmetauscher 6. Rücklaufsensor 7. Zufuhr Verbrennungsluft 8. Manometer 9. Bedienungsschaltfeld ® - Regler 10. Einbaumöglichkeit rematic plus 11. Inspektionsdeckel 12. Schauglas 13. Zünd-/ Ionisationselektrode 14. Kesselvorlaufsensor 15. Vormischbrenner...
-
Seite 21: 9 Abmessungen Und Technische Daten
Ð Zuluftanschluss Quinta 45: Ø 125 mm, Quinta 65: Ø 150 mm ã Löcher für Befestigungsschrauben Bild 14 Abmessungen Remeha Quinta 45 und Remeha Quinta 65 05.W4H.79.00001 Ê Rücklauf Heizung 1 ¼” AG und 1” IG. É Vorlauf Heizung 1 ¼” AG und 1” IG. -
Seite 22: 9.2 Technische Daten
Remeha Quinta 45/65/85 9.2 Technische Daten Kesseltyp Remeha Remeha Remeha Quin- Quinta 45 Quinta 65 ta 85 Algemeines CE-ident-Nr. 0063BL3253 Belastungsregelung modulierend Nennwärmeleistung (75/60°C) min. kW 12,0 14,1 40,0 61,0 84,2 max. Nennwärmeleistung (50/30°C) min. kW 13,3 15,8 43,0 65,0 89,5 max. -
Seite 23: Ausschreibungstext
Gas-Brennwertkessel mit CE-Zulassung. Fabrikat: Remeha Geeignet für die Verbrennung von Erdgas H/L/LL oder Typ: Quinta 45 / Quinta 65 / Quinta Flüssiggas, für Wandmontage. Sehr kompakter Brennwertkessel mit Wärmetauscher Nennleistung 75/60°C: 40,0 / 61,0 kW / 84,2 kW aus druck- und temperaturbeständigem Nennleistung 50/30°C: 43,0 / 65,0 kW / 89,5 kW... -
Seite 24: Planung Und Anwendung
Kessels, R ¾“ Zoll Aussengewinde. Bei Anschluss der Zuleitung sind die Vorschriften der TRGI zu beachten. Der Remeha Quinta 45 und Quinta 65 ist für Erdgas H/ L/LL und Flüssiggas eingerichtet, er wird voreingestellt für Erdgas H Wobbeindex 15,0 kWh/m ausgeliefert. -
Seite 25: Luft- Und Abgasführung
Schacht mit rechteckigem Querschnitt mindestens 2 cm, im Schacht mit rundem Querschnitt mindestens 3 cm betragen. Bild 18 Abgassysteme Remeha Quinta 45, 65 und 85 11.7.2 Raumluftabhängiger Betrieb Bei raumluftabhängigem Betrieb unterliegen die Aufstel- lräume hinsichtlich der Lüftungsanforderungen der FeuVo des jeweiligen Bundeslandes. Für die Be- und Entlüftung ist eine Zu- und Abluftöffnung von mind. - Seite 26 Remeha Quinta 45/65/85 Bausätze RA 11.7.3 Raumluftunabhängiger Betrieb Die Bausätze für raumluftabhängigen Betrieb beinhalten Die Verbrennungsluft wird über den freien Querschnitt die Abgasleitung vom Brennwertkessel bis zum Schorn- zwischen Abgasleitung und Schornsteinwange bzw. Ver- steinschacht / feuchteunempfindlichen Schornstein. brennungsluftleitung angesaugt. Sie gelangt innerhalb des Aufstellraumes über ein Doppelrohrsystem zum...
- Seite 27 1. RUS Geeignet zum Betrieb mittels Abgasleitung an einem vorhandenen Schornsteinschacht. Bild 22 Bausatz und Einbaumaße RUS 05.W4H.79.00012 Bausatz RUS 1. Revisions-T-Stück 2. Längenausgleichstück 3. Konzentrische Schornsteinanschlussstück mit Mau- erhülse Grundbausatz Schacht: 4. Auflageschiene 5. Stützbogen 6. Aufsatz mit Hinterlüftung und Schachtabdeckung. Die weitere Abgasführung muss mittels Einzelbauteilen geplant und ausgeführt werden.
- Seite 28 Remeha Quinta 45/65/85 3. RUA Geeignet zur Abgasführung über die Aussenwand. Die Verbrennungsluft wird über das konzentrische Bogen-T-Stück angesaugt. Der Ringspalt der senkrec ten Leitung dient als Isolator. Allgemein bauaufsichtlich zugelassen. Bild 24 Bausatz RUA 05.W4H.79.00014 Bausatz RUA 1. Revisions-T-Stück 2.
-
Seite 29: Abgaskaskaden
11.7.4 Abgaskaskaden 11.7.5 Remeha Quinta Kaskadensysteme Es können mehrere Remeha Quinta Kessel an einen Üb Für die rasche hydraulische und gasseitige Einbindung erdruckkaskadenabgassystem (nicht geeignet für Quinta von 2 bis 4 Wand-Brennwertgeräten, bilden die Remeha 85) mit integrierter Rückschlagklappe angeschlossen Quinta Kaskadesysteme die ideale Lösung. - Seite 30 Remeha Quinta 45/65/85 Überdruck Kaskadenabgassystem (nur Quinta 45 Kondensatabführung und 65): Anordnung der Bauteile / Beschreibung, Horizontale Abgasleitungen müssen mit einem Gefälle siehe Bild 25 von 5 cm/m zum Kessel ausgeführt werden. Die Abgasan- Übergangstück Zuluft-/Abgasanschluss Quinta schlüsse einzelner Geräte am Abgassammelrohr sollen / Abgassysteme Ø80/125 mm (Q45) oder Ø100/...
-
Seite 31: Abgasleitungslängen Und -Querschnitte
Abwasserbehörden und die 11.8 Kondenswasserableitung und Neutralisation Hinweise im ATV Arbeitsblatt A 251. Bei Betrieb des Remeha Quinta 45, 65 und 85 fällt Die Neutralisation des anfallenden Kondenswassers bestimmungsgemäss im Kessel, aber auch in der kann mittels Neutralisationseinrichtung Neutrakon nachgeschalteten Abgasleitung, Kondenswasser an. - Seite 32 Remeha Quinta 45/65/85 11.9 Trinkwassererwärmung Ein Gas – Brennwertkessel der Baureihe Remeha Quin- ta 45, 65 oder 85 kann mit folgenden Remeha Aqua Speicherwassererwärmern kombiniert werden. Abmessungen Durchmesser Höhe (incl. (incl. Isolierung) Isolierung) Aqua 130 1005 Bild 26 Neutralisationseinrichtung Aqua 160 1172 05.W20.79.00019...
-
Seite 33: Elektrische Funktionen
STB, Wassermangelsicherung u.s.w.) kann angeschlossen werden. Spricht diese an, erfolgt eine 11.10.3 Wassertemperatursicherung Störveriegelung. Der Remeha Quinta 45, 65 und 85 ist mit einer von Vor- und Rücklaufwassertemperatursensore n gesteuerten Regelelektronik ausgerüstet. Die Kesselvorlauftemperatur kann auf 20 bis 90°C eingestellt werden (Werkseinstellung 75°C). -
Seite 34: Wartung Und Reinigung
Remeha Quinta 45/65/85 WARTUNG UND REINIGUNG Das Gerät muss einmal jährlich kontrolliert und gegebe- nenfalls gereinigt werden. Sofern eine Überprüfung des Wärmetauschers und der Abgaswege ergeben hat, dass keine Kesselreinigung erforderlich ist, umfasst der War- tungsumfang fünf Arbeitsgänge: 1. Verbrennungstechnische Prüfung des Kessels. - Seite 36 Remeha Wärmetechnik GmbH Bischofstrasse 96 47809 KREFELD-OPPUM Tel: +49 2151 5587-0 © Urheberrecht Fax: +49 2151 542445 Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Internet: de.remeha.com Verfügung gestelten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt werden.
