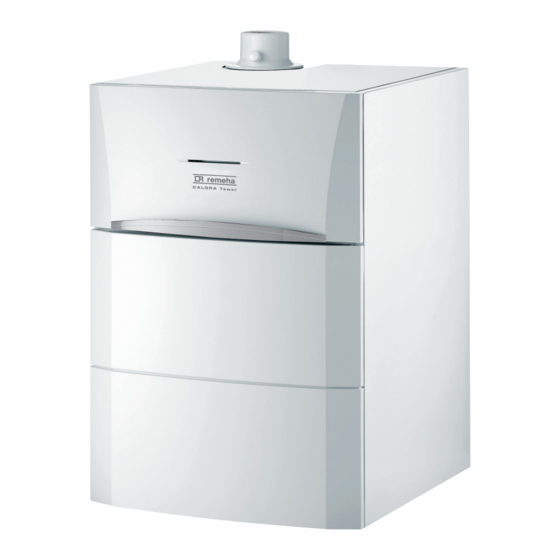

REMEHA CALORA TOWER GAS 15S EX Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. REMEHA Anleitungen
  4. Gas-Brennwertkessel
  5. CALORA TOWER GAS 15S EX
  6. Installations- und wartungsanleitung

REMEHA CALORA TOWER GAS 15S EX Installations- Und Wartungsanleitung

Gas-brennwertkessel in standkesselbauweise
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Gas-Brennwertkessel in Standkesselbauweise
CALORA TOWER GAS 15S EX
CALORA TOWER GAS 25S EX
CALORA TOWER GAS 35S EX
300026651-001-07
Installations- und
Wartungsanleitung
Schweiz
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für REMEHA CALORA TOWER GAS 15S EX

Inhaltszusammenfassung für REMEHA CALORA TOWER GAS 15S EX

  • Seite 1 Schweiz Gas-Brennwertkessel in Standkesselbauweise CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Installations- und Wartungsanleitung 300026651-001-07...

  • Seite 2: Konformitätserklärung

    Konformitätserklärung Das Gerät stimmt mit dem in der EG- Konformitätserklärung angegebenen Baumuster überein und wird in Übereinstimmung mit den Vorschriften folgender europäischer Richtlinien und Normen hergestellt und vertrieben. Das Original der Konformitätserklärung ist beim Hersteller verfügbar.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsvorschriften und Empfehlungen ..........6 Allgemeine Sicherheitshinweise ......6 Empfehlungen ............7 Verantwortlichkeiten ..........8 1.3.1 Pflichten des Herstellers .........8 1.3.2 Pflichten des Installateurs ........8 Über diese Anleitung .................9 Benutzte Symbole ..........9 2.1.1 In der Anleitung verwendete Symbole ....9 2.1.2 An der Ausrüstung verwendete Symbole ....9 Abkürzungen ............10 Technische Daten ..................11 Zulassungen ............11...
  • Seite 4 Inhaltsverzeichnis 5.3.2 Aufstellung des Gerätes ........20 5.3.3 Belüftung ...............21 5.3.4 Hauptabmessungen ..........22 Aufstellung des Gerätes ........26 5.4.1 Aufstellung des Heizkessels allein ......26 5.4.2 Anbringung des Heizkessels auf einem WW- Erwärmer ...............28 5.4.3 Aufstellung des Heizkessels links oder rechts von einem Warmwassererwärmer .......29 Hydraulische Anschlüsse ........29 5.5.1 Spülen der Anlage ..........29...
  • Seite 5 Kontrollpunkte vor der Inbetriebnahme ...58 6.2.1 Den Heizkessel auf seine Inbetriebnahme vorbereiten ............58 6.2.2 Gaskreis ..............58 6.2.3 Hydraulikkreis ............60 6.2.4 Elektrische Anschlüsse .........60 Inbetriebnahme des Gerätes ......60 Gaseinstellungen ..........62 6.4.1 Anpassung an eine andere Gasart .......62 6.4.2 Prüfung und Einstellung der Verbrennung ....62 6.4.3 Grundeinstellung des Gas/Luft- Verhältnisses ............65...
  • Seite 6 Inhaltsverzeichnis 8.2.2 Kontrolle des Druckausdehnungsgefäßes ....80 8.2.3 Kontrolle des Ionisationsstroms ......80 8.2.4 Kontrolle der Dichtheit der Abgasableitung und der Luftzuleitung ............80 8.2.5 Überprüfung der Verbrennung ......80 8.2.6 Kontrolle des automatischen Entlüfters ....81 8.2.7 Kontrolle des Sicherheitsventils ......81 8.2.8 Kontrolle des Siphons ...........81 8.2.9 Kontrolle des Brenners und Reinigung des Wärmetauschers ...........82...
  • Seite 7 22/04/2016 - 300026651-001-07...

  • Seite 8: Sicherheitsvorschriften Und Empfehlungen

    1. Sicherheitsvorschriften und Empfehlungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Sicherheitsvorschriften und Empfehlungen Allgemeine Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und...

  • Seite 9: Empfehlungen

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 1. Sicherheitsvorschriften und Empfehlungen CALORA TOWER GAS 35S EX Empfehlungen WARNUNG 4 Die Installation und die Wartung des Gerätes müssen durch Fachpersonal unter Einhaltung der geltenden nationalen Bestimmungen ausgeführt werden.

  • Seite 10: Verantwortlichkeiten

    1. Sicherheitsvorschriften und Empfehlungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Verantwortlichkeiten 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen...

  • Seite 11: Über Diese Anleitung

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 2. Über diese Anleitung CALORA TOWER GAS 35S EX Über diese Anleitung Benutzte Symbole 2.1.1. In der Anleitung verwendete Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen...

  • Seite 12: Abkürzungen

    2. Über diese Anleitung CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Vorsicht Gefahr, Teile stehen unter Spannung. Vor jedem Eingriff von der Netzstromverorgung trennen. M002628-A Abkürzungen 4 3CE: Mehrfachbelegung 4 WW: Warmwasser 4 WRE: Wärmerückgewinnungs-Einheit...

  • Seite 13: Technische Daten

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 3. Technische Daten CALORA TOWER GAS 35S EX Technische Daten Zulassungen 3.1.1. Zertifizierungen EG-Produkt-ID-Nummer CE-0085CM0178 NOx-Klasse 5 (EN 15502-1, EN 15502-2-1) Anschlussart (Abgassystem) Die Heizkessel sind gemäß der Norm LRV-92 geprüft.

  • Seite 14: Test Bei Auslieferung

    3. Technische Daten CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 3.1.4. Test bei Auslieferung Vor dem Verlassen des Werks wird jeder Heizkessel optimal eingestellt und getestet, um folgende Elemente zu überprüfen: 4 Elektrische Sicherheit...
  • Seite 15 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 3. Technische Daten CALORA TOWER GAS 35S EX Heizkesselart CALORA CALORA CALORA TOWER GAS TOWER GAS TOWER GAS 15S EX 25S EX 35S EX Wasserinhalt (Ohne Liter Druckausdehnungsgefäß) Wasser-Betriebsdruck minimum...

  • Seite 16: Technische Beschreibung

    4. Technische Beschreibung CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Technische Beschreibung Allgemeine Beschreibung Gas-Brennwert-Standkessel 4 Heizung mit hohem Wirkungsgrad. 4 Geringe Schadstoffemissionen. 4 Möglichkeit der Warmwassererwärmung durch zusätzliche Installation eines WW-Erwärmers.

  • Seite 17: Funktionsprinzip

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 4. Technische Beschreibung CALORA TOWER GAS 35S EX Funktionsprinzip 4.3.1. Blockdiagramm n Heizkessel allein Wärmetauscher Hydroblock Vorlauf Heizkreis Primärvorlauf WW-Erwärmer Primärrücklauf WW-Erwärmer Rücklauf Heizkreis 3-Wege-Ventil Umwälzpumpe Ausdehnungsgefäß C003073-C n Heizkessel mit Warmwassererwärmer des Typs 100HL / 220SHL Wärmetauscher...

  • Seite 18: Heizkessel Mit Warmwassererwärmer Des Typs 100Sl

    4. Technische Beschreibung CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Heizkessel mit Warmwassererwärmer des Typs 100SL / 160SL / 200SSL Wärmetauscher Hydroblock Vorlauf Heizkreis Eingang des Rohrschlangen-Wärmetauschers Ausgang des Rohrschlangen-Wärmetauschers Rücklauf Heizkreis 3-Wege-Ventil Umwälzpumpe...

  • Seite 19: Wasserdurchflussmenge

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 4. Technische Beschreibung CALORA TOWER GAS 35S EX Heizkessel 35 kW H (mbar) Für den Heizkreis zur Verfügung stehende Förderhöhe Durchflussmenge Nennwärmeleistung 35 kW (ΔT 20 K) 1000 1200 1400...

  • Seite 20: Anlage

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Anlage Vorschriften für die Installation WARNUNG Die Installation des Gerätes muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Vorschriften erfolgen. Die Installation des Kessels hat unter Beachtung folgender Anweisungen zu erfolgen: 4 SVGW-Vorschriften (Gas-Leitsätze) - G1: Gasinstallationen.

  • Seite 21: Aufstellung

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 4 Abgasadapter für konzentrische Leitungen mit 80/125 mm oder exzentrische mit 80/80 mm 4 Programmierbare Regelung iSense zur Regelung eines modulierenden Heizkessels (Angeschlossen an RF) 4 Steuerplatine C-mix 4 Außenfühler...

  • Seite 22: Aufstellung Des Gerätes

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.3.2. Aufstellung des Gerätes Empfohlener Mindestabstand 1 1 0 5 0 0 4 Vor der Montage des Heizkessels unter Berücksichtigung der Richtlinien und des Raumbedarfs des Gerätes den idealen Anbringungsort bestimmen.

  • Seite 23: Belüftung

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5.3.3. Belüftung Empfohlener Mindestabstand C003075-E n Schornsteinanschluss Die Luftzufuhr in den Heizraum nicht unterbinden (auch nicht teilweise). Die Querschnittsfläche der Belüftung, die im Installationsraum des Heizkessels zwingend vorgeschrieben ist, hat den Vorgaben der im jeweiligen Land gültigen Normen zu entsprechen.

  • Seite 24: Hauptabmessungen

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.3.4. Hauptabmessungen n Legende A Ungemischter Heizungsrücklauf G¾" Z Ungemischter Heizungsvorlauf G¾" E Gasversorgung G1/2" R Kondenswasserabfluss - PVC-Rohr Ø 24x19 mm T Primärrücklauf des unabhängigen WW-Erwärmers - (Zubehör) G¾"...
  • Seite 25 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX n Heizkessel mit Warmwassererwärmer des Typs 100HL 1482 128,5 121,5 1408 105,5 M002517-B 22/04/2016 - 300026651-001-07...

  • Seite 26: Heizkessel Mit Warmwassererwärmer Des Typs 160Sl

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Heizkessel mit Warmwassererwärmer des Typs 160SL 1762 128,5 121,5 1688 105,5 1098 1096 70 40 M002518-B 917,5 128,5 105,5 121,5 M002519-D 22/04/2016 - 300026651-001-07...

  • Seite 27: Heizkessel Mit Warmwassererwärmer Des Typs 220Shl

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX n Heizkessel mit Warmwassererwärmer des Typs 220SHL 2042 128,5 121,5 1968 105,5 1378 1375 1274 1236 1160 1116 M002520-B 10 12 18,5 1160...

  • Seite 28: Aufstellung Des Gerätes

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Aufstellung des Gerätes ACHTUNG 2 Personen vorsehen. Das Gerät mit Schutzhandschuhen handhaben. 5.4.1. Aufstellung des Heizkessels allein 1. Die Verpackung vom Heizkessel entfernen, diesen dabei jedoch auf der Transportpalette lassen.
  • Seite 29 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 6. Die Halteschrauben entfernen. C003111-D 7. Den Heizkessel anheben und auf dem Boden abstellen C003217-C 22/04/2016 - 300026651-001-07...

  • Seite 30: Anbringung Des Heizkessels Auf Einem Ww-Erwärmer

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 8. Das Gerät mit seinen verstellbaren Füßen waagerecht ausrichten. (1) Einstellbereich: 0 bis 20 mm 9. Die Unterseite der Vorderverkleidung auf die Aussparungen an der Vorderseite des Geräts ausrichten.

  • Seite 31: Aufstellung Des Heizkessels Links Oder Rechts Von Einem Warmwassererwärmer

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX M002522-B Heizkessel auf den Trinkwassererwärmer stellen. 4. Vorn die 2 Schrauben anbringen, um den Heizkessel auf dem Warmwassererwärmer zu befestigen. 5.4.3. Aufstellung des Heizkessels links oder rechts von einem Warmwassererwärmer...

  • Seite 32: Hydraulischer Anschluss Heizkreis

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Aufstellung des Gerätes bei bestehenden Anlagen 4 Die Anlage entschlammen. 4 Anlage spülen. 4 Die Anlagen mit einem Universalreiniger reinigen, um Abfallreste aus der Anlage zu entfernen (Kupfer, Fasermasse, Schweißpaste).

  • Seite 33: Anschluss Der Kondenswasser-Ablaufleitung

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 4 Der Fülldruck des Systems ist kleiner oder gleich dem Vordruck des Druckausdehnungsgefäßes Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern) >...

  • Seite 34: Befüllung Des Siphons

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.5.6. Befüllung des Siphons 1. Siphon abmontieren. 2. Siphon bis zur Markierung füllen. 3. Siphon wieder montieren. ACHTUNG Den Siphon vor der Inbetriebnahme des Heizkessels mit Wasser befüllen, damit sich keine Abgase im Raum...

  • Seite 35: Anschluss Der Abgasanlage

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX ACHTUNG Sich vergewissern, dass sich kein Staub in der Gasleitung befindet. Die Leitung vor der Montage durchblasen oder ausschütteln. Es wird empfohlen, einen Gasfilter in der Gasleitung zu installieren, um eine Verschmutzung der Gasarmatur zu verhindern.
  • Seite 36 5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Konfiguration C 33(x) Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge an die vertikale Luft-/Abgasführung (mit Dachausgang) Konfiguration C 43(x) Luft/Abgasanschluss an einen Sammelleitung für dichte...

  • Seite 37: Längen Der Geraden Luft-/Abgasleitungen

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5.7.2. Längen der geraden Luft-/Abgasleitungen Für die Konfigurationen B und C gelten die in der Tabelle angegebenen Längen für horizontale Leitungen mit maximal 1 Meter Länge. Pro ein Meter zusätzlichem Verbindungsrohr reduziert sich die max.

  • Seite 38: Elektrische Anschlüsse

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Reduktion der Rohrlänge je nach verwendetem Element 70 mm 1,1 m 3,5 m 80 mm 1,2 m 4,0 m 90 mm 1,3 m...

  • Seite 39: Empfehlungen

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5.8.2. Empfehlungen WARNUNG Die Elektroanschlüsse müssen unbedingt spannungslos von einem Elektrofachmann durchgeführt werden. Gerät vor jedem Eingriff vom Stromnetz trennen. Der Heizkessel ist vollständig vorverkabelt. Die internen Anschlüsse des Schaltfelds nicht...

  • Seite 40: Zugang Zur Anschlussklemmenleiste

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.8.3. Zugang zur Anschlussklemmenleiste 1. Die Klappe des Schaltfelds öffnen und abnehmen. C003099-D 2. Die vordere Verkleidung abziehen, indem an beiden Seiten kräftig gezogen wird.

  • Seite 41: Position Der Leiterplatten

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5. Die 2 Halteschrauben entfernen. 6. Abdeckhaube entfernen. C003103-C 7. Die 2 Halteschrauben entfernen. 8. Platinenschutzblech abnehmen. M002533-C 5.8.4. Position der Leiterplatten SCU-S191...

  • Seite 42: Heizkreis Mit Heizkessel Allein

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.8.5. Heizkreis mit Heizkessel allein Einen Zweipunkt-Thermostat (ON/OFF) oder eine OpenTherm Steuerung an die Klemmen des Anschlusssteckers anschließen (Zubehör). Die Brücke entfernen. On/off...

  • Seite 43: Anschluss Eines Ungemischten Heizungskreises Und Eines Speicherwassererwärmers

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5.8.6. Anschluss eines ungemischten Heizungskreises und eines Speicherwassererwärmers n Anschluss eines ungemischten Kreises und eines Speicherwassererwärmers vom Typ 100SL / 160SL / 200SSL...
  • Seite 44 5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Anschluss eines ungemischten Kreises und eines Speicherwassererwärmers vom Typ 100HL / 220 SHL SCU-S191 + TA - On/off S EXT S ECS C003827-D Den Außenfühler anschließen (Zubehör).

  • Seite 45: Anschluss Eines Ungemischten Kreises Und Eines Separaten Warmwassererwärmers

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX n Anschluss eines ungemischten Kreises und eines separaten Warmwassererwärmers On/off S EXT S ECS M002727-A Den Außenfühler anschließen (Zubehör). Einen Sicherheitstemperaturbegrenzer anschließen, wenn es sich beim ungemischten Heizkreis um eine Fußbodenheizung handelt.

  • Seite 46: Optionale Elektrische Anschlüsse

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Optionale elektrische Anschlüsse 5.9.1. Position der optionalen Elektronikplatinen c-Mix SCU-S02 IF-01 SCU-S03 SCU-S191 SCU-X01 5.9.2. Position der Abgriffe an der PCU-Platine Open Eintritt 230 V...

  • Seite 47: Leiterplatte C-Mix

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5.9.3. Leiterplatte c-Mix n Anbringung der Leiterplatte c-Mix PCU 192 SCU-S c-Mix C003818-C n Anschluss der Leiterplatte Die Stecker OT und 230 V der Leiterplate C-mix an die Leiterplatte PCU des Heizkessels anschließen.

  • Seite 48: Leiterplatte 0-10 V (If-01)

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.9.4. Leiterplatte 0-10 V (IF-01) n Anbringung der Leiterplatte PCU 192 SCU-S IF-01 IF-01 C003821-A n Anschluss der Leiterplatte Die Stecker OT und 230 V der Leiterplate 0-10 V (IF-01) an die Leiterplatte PCU des Heizkessels anschließen.

  • Seite 49: Anschluss (Otm)

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX n Anschluss (OTm) Die Schnittstelle kommuniziert über den OpenTherm-BUS mit dem Regler des Heizkessels. Dazu muss der Anschluss OTm mit dem Eingang OpenThermOT der Regelung des Heizkessels verbunden werden.

  • Seite 50: Anschlussmöglichkeiten Der Leiterplatte (Scu-S02)

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Analogausgang (0-10 V) Dieser Ausgang kann entweder für die Temperatur oder die Leistung konfiguriert werden. Diese beiden Einstellungen sind nachstehend genauer beschrieben.
  • Seite 51 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX n Anschluss der Leiterplatte Den Stecker BUS der Leiterplatte SCU-S02 an die Leiterplatte PCU des Heizkessels anschließen. Wenn eine der Steuerungsplatinen (SCU-S02) zum Heizkessel hinzugefügt wird, wird diese von der Automatik der...

  • Seite 52: Betriebs- Und Störungsmeldung (Status)

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX ACHTUNG Wenn die Neutralstellung des 3-Wege-Ventils mit dem Parameter p34 angepasst ist, muss die Pumpe wie folgt angeschlossen werden: N = N Pumpe...

  • Seite 53: Anschlussmöglichkeiten Der Leiterplatte (Scu-S03)

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 5.9.6. Anschlussmöglichkeiten der Leiterplatte (SCU-S03) n Anbringung der Leiterplatte PCU 192 SCU-S SCU-S03 SCU-S03 C003820-A n Anschluss der Leiterplatte Den Stecker BUS der Leiterplatte SCU-S03 an die Leiterplatte PCU des Heizkessels anschließen.

  • Seite 54: Anschlussmöglichkeiten Der Leiterplatte (Scu-X01)

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Mindestgasdruckwächter Gps Ein Mindestgasdruckwächter sorgt dafür, dass der Heizkessel blockiert wird, wenn der Gasdruck der Gaszuleitung zu niedrig ist. Den Mindestgasdruckwächter an die Klemmen Gps der Anschlussleiste anschließen.
  • Seite 55 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX Die Leiterplatte SCU-X01 hat zwei potentialfreie Kontakte, die frei einstellbar sind. Je nach Einstellung können maximal zwei Meldungen über den Heizkesselstatus übermittelt werden. Siehe...

  • Seite 56: 5.10 Elektrischer Schaltplan

    5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 5.10 Elektrischer Schaltplan 22/04/2016 - 300026651-001-07...

  • Seite 57: 5.11 Befüllung Der Anlage

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 5. Anlage CALORA TOWER GAS 35S EX 230V / 50Hz Versorgung Primär-Kontrolleinheit X117 Oberer Temperaturwächter MBO PUMP Heizkesselpumpe SONDE DHW Speicherfühler X121 Umschaltventil F6.3AT Sicherung 6.3A SONDE EXT Außenfühler Gasventil...
  • Seite 58 5. Anlage CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 3. Den Einfüllhahn wieder schließen, wenn das Manometer einen Druck von 2 bar anzeigt. 4. Die Dichtheit der wasserseitigen Anschlüsse überprüfen. Wenn der Wasserdruck beim Einschalten ausreichend ist, aktiviert der Heizkessel immer ein automatisches Entlüftungsprogramm, das etwa 3 Minuten dauert (Beim...

  • Seite 59: Inbetriebnahme

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX Inbetriebnahme Schaltfeld 6.1.1. Bedeutung der Tasten Display Taste > [Escape] oder J D Heizungstemperaturtaste oder [-] N Warmwassertemperaturtaste oder [+] Taste S [Eingabe] oder d [Sperre aufheben] Tasten B [Schornsteinfeger] (gleichzeitig die beiden Tasten 2 und 3 drücken)

  • Seite 60: Kontrollpunkte Vor Der Inbetriebnahme

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Störung: Brennerleistung: Der Heizkessel ist auf Störung. Dies wird durch einen e-Code Der Heizkessel arbeitet in Volllast oder Teillast. und ein rotes Display angezeigt.

  • Seite 61: Überprüfung Des Gaskreises

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX n Abmontieren der Haube des Dichtungsgehäuses WARNUNG Stellen Sie sicher, dass der Kessel spannungslos ist. 1. Die 2 Befestigungsklipps auf der Vorderseite öffnen.

  • Seite 62: Hydraulikkreis

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 3. Den Hauptgasabsperrhahn öffnen. 4. Den Gasanschlussdruck am Druckmessstutzen C der Gasarmatur messen. WARNUNG ¼ Die zulässigen Gasarten entnehmen Sie bitte Kapitel: "Gaskategorien", Seite 11 5.
  • Seite 63 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX Wenn ein WW-Fühler angeschlossen ist und die Legionellenschutzfunktion aktiviert ist, beginnt der Heizkessel nach dem Ende des Entlüftungsprogramms, das Wasser des Trinkwasserspeichers aufzuheizen.

  • Seite 64: Gaseinstellungen

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Gaseinstellungen 6.4.1. Anpassung an eine andere Gasart WARNUNG Die folgenden Vorgänge dürfen nur durch qualifiziertes Fachpersonal erfolgen. Für den Betrieb mit einer anderen Gasart die folgenden Vorgänge ausführen:...

  • Seite 65: Prüf-/Einstellwerte O 2 Bei Volllast

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX n Prüf-/Einstellwerte O bei Volllast 1. Den Heizkessel auf Volllast einstellen. Gleichzeitig die beiden Tasten B drücken. Im Display wird h3 angezeigt. Symbol B erscheint.

  • Seite 66: Prüf-/Einstellwerte O 2 Bei Teillast

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX n Prüf-/Einstellwerte O bei Teillast 1. Den Heizkessel auf Teillast einstellen. Mehrmals die Taste [-] drücken, bis auf dem Display l3 angezeigt wird.

  • Seite 67: Grundeinstellung Des Gas/Luft-Verhältnisses

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX 6.4.3. Grundeinstellung des Gas/Luft- Verhältnisses Wenn das Gas/Luft-Verhältnis nicht ordnungsgemäß eingestellt ist, ermöglicht die Gasarmatur eine Grundeinstellung. Hierzu wie folgt vorgehen: 1. .

  • Seite 68: Anzeige Der Gemessenen Werte

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 13.Dem Benutzer die Funktionsweise der Anlage, des Heizkessels und des Reglers erklären. 14.Alle Bedienungsanleitungen dem Benutzer aushändigen. Anzeige der gemessenen Werte 6.6.1. Anzeige der gemessenen Werte Im Informationsmenü...
  • Seite 69 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX Um die aktuellen Werte abzulesen, wie folgt vorgehen: 1. Gleichzeitig die beiden Tasten f drücken. Das Display-Symbol Q blinkt. 2. Mittels Taste S bestätigen. 5t und der aktuelle Zustand 3 (Beispiel) erscheinen abwechselnd.

  • Seite 70: Auslesen Des Betriebsstundenzählers Und Des Prozentsatzes Erfolgreicher Einschaltvorgänge

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 6.6.2. Auslesen des Betriebsstundenzählers und des Prozentsatzes erfolgreicher Einschaltvorgänge 1. Gleichzeitig die beiden Tasten f und dann die Taste [+] drücken, bis das Symbol \ in der Menüleiste blinkt.

  • Seite 71: Änderung Der Einstellungen

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX Status 5t Substatus 5v Brenner im Heizbetrieb 30 Temperaturregelung 31 Temperaturregelung begrenzt (ΔT Sicherung) 32 Leistungsregelung 33 Schutzgradient Temperaturstufe 1 (Zurückmodulation) 34 Schutzgradient Temperaturstufe 2 (Teillast)
  • Seite 72 6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Werks-Einstellung CALORA CALORA CALORA Parameter Beschreibung Einstellbereich TOWER TOWER TOWER GAS 15S GAS 25S GAS 35S Vorlauftemperatur: T 20 bis 90 °C Warmwassertemperatur: T 40 bis 65 °C...
  • Seite 73 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX Werks-Einstellung CALORA CALORA CALORA Parameter Beschreibung Einstellbereich TOWER TOWER TOWER GAS 15S GAS 25S GAS 35S Mindest-Wasserdruck 0 - 3 bar (MPa)(x 0,1bar (MPa)) Maximale Vorlauftemperatur des 0 bis 90 °C...
  • Seite 74 6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Werks-Einstellung CALORA CALORA CALORA Parameter Beschreibung Einstellbereich TOWER TOWER TOWER GAS 15S GAS 25S GAS 35S Umschaltverzögerung des 0 bis 255 Sekunden Gasventils 0 = Betriebsmeldung Funktion Störungsrelais (Optional)

  • Seite 75: Maximale Förderleistung Der Solarpumpe (Falls Angeschlossen)

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX Werks-Einstellung CALORA CALORA CALORA Parameter Beschreibung Einstellbereich TOWER TOWER TOWER GAS 15S GAS 25S GAS 35S 0 = Keine Erkennung Erkennung der angeschlossenen...

  • Seite 76: Änderung Der Parameter Der Installateur-Ebene

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 6.7.2. Änderung der Parameter der Installateur- Ebene Die Parameter p17 bis df dürfen nur von einem qualifizierten Fachmann verändert werden. Um Fehler durch Falscheinstellungen zu vermeiden, erfordert die Änderung bestimmter Parameter die...

  • Seite 77: Zurücksetzen Auf Die Werkseinstellungen „Reset Param

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 6. Inbetriebnahme CALORA TOWER GAS 35S EX 1. Gleichzeitig die beiden Tasten f und dann die Taste [+] drücken, bis das Symbol ? in der Menüleiste blinkt. 2. Mit der Taste S das Installateur-Menü auswählen. Auf dem Display wird c0de angezeigt.

  • Seite 78: Ausführung Der Automatischen Erkennungsfunktion

    6. Inbetriebnahme CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 6.7.5. Ausführung der automatischen Erkennungsfunktion Nach Entfernen einer Steuerplatine die automatische Erkennungsfunktion ausführen. Hierzu wie folgt vorgehen: 1. Gleichzeitig die beiden Tasten f und dann die Taste [+] drücken, bis das Symbol ? in der Menüleiste blinkt.

  • Seite 79: Ausschalten Des Gerätes

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 7. Ausschalten des Gerätes CALORA TOWER GAS 35S EX Ausschalten des Gerätes Ausschalten der Anlage Wenn das Zentralheizungssystem über einen längeren Zeitraum nicht benutzt wird, wird empfohlen, den Heizkessel von der Stromversorgung zu trennen.

  • Seite 80: Überprüfung Und Wartung

    8. Überprüfung und Wartung CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Überprüfung und Wartung Vorbeugende Wartung mit automatischer Wartungsmeldung Wenn der Zeitpunkt gekommen ist, die Wartung des Heizkessels durchzuführen, erscheinen die folgenden Meldungen auf dem...

  • Seite 81: Die Nächste Wartungsmeldung Bearbeiten Und Ein Neues Wartungsintervall Starten

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 8. Überprüfung und Wartung CALORA TOWER GAS 35S EX 8.1.2. Die nächste Wartungsmeldung bearbeiten und ein neues Wartungsintervall starten Bei einem Zwischeneingriff wird empfohlen, die als nächstes durchzuführende Wartung zu bestimmen, indem die Wartungsmeldung gemäß...

  • Seite 82: Kontrolle Des Druckausdehnungsgefäßes

    8. Überprüfung und Wartung CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 8.2.2. Kontrolle des Druckausdehnungsgefäßes 1. Die Haube des Dichtungsgehäuses abnehmen. ¼ siehe Kapitel: "Abmontieren der Haube des Dichtungsgehäuses", Seite 59 2. Das Druckausdehnungsgefäß kontrollieren und ggf. ersetzen.

  • Seite 83: Kontrolle Des Automatischen Entlüfters

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 8. Überprüfung und Wartung CALORA TOWER GAS 35S EX 8.2.6. Kontrolle des automatischen Entlüfters 1. Heizkessel spannungsfrei schalten. 2. Hauptgashahn der Gaszuleitung schließen. 3. Vorderabdeckung abnehmen. 4. Das Schaltfeld in die obere Position kippen.

  • Seite 84: Kontrolle Des Brenners Und Reinigung Des Wärmetauschers

    8. Überprüfung und Wartung CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 8.2.9. Kontrolle des Brenners und Reinigung des Wärmetauschers ACHTUNG Bei den Kontroll- und Wartungsarbeiten immer alle Dichtungen der demontierten Teile auswechseln.

  • Seite 85: Bei Störungen

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 9. Bei Störungen CALORA TOWER GAS 35S EX Bei Störungen Fehlercodes Der Heizkessel ist mit einer elektronischen Steuerungs- und Regelungsvorrichtung ausgestattet. Die Regelung arbeitet mit einem © Mikroprozessor, dem Comfort Master , der den Heizkessel schützt...
  • Seite 86 9. Bei Störungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Code Ursache der Beschreibung Überprüfung / Lösung Störung E:02 SU/PCU Der Heizkessel-Vorlauffühler ist Falscher Anschluss kurzgeschlossen Verdrahtung zwischen Leiterplatte PCU und Fühler überprüfen...
  • Seite 87 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 9. Bei Störungen CALORA TOWER GAS 35S EX Code Ursache der Beschreibung Überprüfung / Lösung Störung E:06 SU/PCU Der Rücklauf-Temperaturfühler ist Falscher Anschluss kurzgeschlossen Verdrahtung zwischen Leiterplatte PCU und Fühler überprüfen...
  • Seite 88 9. Bei Störungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Code Ursache der Beschreibung Überprüfung / Lösung Störung E:10 SU/PCU Zu geringe Differenz zwischen Fühlerfehler Vorlauf- und Rücklauftemperatur Widerstandswert des Fühlers überprüfen Fühler ggf.
  • Seite 89 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 9. Bei Störungen CALORA TOWER GAS 35S EX Code Ursache der Beschreibung Überprüfung / Lösung Störung E:14 SU 5 fehlerhafte Zündversuche des Fehlen des Zündfunken Brenners Verdrahtung zwischen der Leiterplatte PCU und dem Zündtrafo überprüfen...
  • Seite 90 9. Bei Störungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Code Ursache der Beschreibung Überprüfung / Lösung Störung E:35 SU/PCU Vorlauf und Rücklauf vertauscht Falscher Anschluss Überprüfen, ob der Fühler korrekt montiert ist Fühlerfehler...

  • Seite 91: Blockaden Und Sperren

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 9. Bei Störungen CALORA TOWER GAS 35S EX Blockaden und Sperren 9.2.1. Sperrung Wenn die Ursachen einer Blockierung nach mehreren automatischen Anlaufversuchen immer noch vorhanden sind, schaltet sich der Heizkessel in einen Sperrmodus (auch als Störung bezeichnet).
  • Seite 92 9. Bei Störungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Code Beschreibung Überprüfung / Lösung Su:07 Maximaler Temperaturunterschied zwischen Die Wasserdurchflussmenge in der Anlage ist unzureichend Vorlauf und Rücklauf überschritten Zirkulation überprüfen (Richtung, Pumpe, Ventile) Wasserdruck überprüfen...
  • Seite 93 CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 9. Bei Störungen CALORA TOWER GAS 35S EX Code Beschreibung Überprüfung / Lösung Su:19 Der Heizkessel ist nicht konfiguriert Die Leiterplatte PSU wurde ausgewechselt Rücksetzen auf die Werkseinstellungen: ¼Siehe Kapitel "Zurücksetzen auf die Werkseinstellungen „RESET PARAM",...

  • Seite 94: Fehlerspeicher

    9. Bei Störungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Code Beschreibung Überprüfung / Lösung Su:32 Das TAS ist kurzgeschlossen Falscher Anschluss Bemerkungen: Die Warmwasserproduktion ist ausgeschaltet, kann aber trotzdem für 72 Stunden nach Ausschalten des Heizkessels wieder eingeschaltet werden.

  • Seite 95: Auslesen Der Gespeicherten Fehler

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 9. Bei Störungen CALORA TOWER GAS 35S EX 9.3.1. Auslesen der gespeicherten Fehler 1. Gleichzeitig die beiden Tasten f und dann die Taste [+] drücken, bis das Symbol c in der Menüleiste blinkt.

  • Seite 96: Löschen Der Fehleranzeige

    9. Bei Störungen CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 9.3.2. Löschen der Fehleranzeige 1. Gleichzeitig die beiden Tasten f und dann die Taste [+] drücken, bis das Symbol c in der Menüleiste blinkt.

  • Seite 97: 10 Ersatzteile

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 10. Ersatzteile CALORA TOWER GAS 35S EX 10 Ersatzteile 10.1 Allgemeine Angaben Wenn bei Inspektions- oder Wartungsarbeiten festgestellt wurde, dass ein Teil des Gerätes ausgewechselt werden muss, verwenden Sie in diesem Fall ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien.

  • Seite 98: 10.2 Ersatzteile

    10. Ersatzteile CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 10.2 Ersatzteile 10.2.1. Luftansaugkasten 1003 1005 1021 1007 1027 1019 1014 1006 1023 1024 1011 1015 1009 1008 1004 1013 1020 1002 1026...

  • Seite 99: Hydraulische Gruppe

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 10. Ersatzteile CALORA TOWER GAS 35S EX 10.2.2. Hydraulische Gruppe 2036 2037 2037 2029 2001 2036 2004 2005 2008 2026 2030 2007 2010 2031 2032 2006 2028 2025 2024 2013...

  • Seite 100: Schaltfeld

    10. Ersatzteile CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX 10.2.3. Schaltfeld 3008 3020 3021 3011 3018 3016 3013 3010 3012 3037 3014 3009 3015 3007 3017 3001 3004 3022-37 3005 3038 3002...

  • Seite 101: Ersatzteilliste

    CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX 10. Ersatzteile CALORA TOWER GAS 35S EX 10.2.5. Ersatzteilliste Kennziffern Artikel Bezeichnung Wärmetauscher - Luftansaugkasten 1001 200018958 Sockel komplett 1002 300024451 Verstellbarer Fuß M8-45 mm Luftansaugkasten 1003 200020609 Dichtungsgehäuse ohne Ausdehnungsgefäß 25 kW - Abgasstutzen 80/125...
  • Seite 102 10. Ersatzteile CALORA TOWER GAS 15S EX CALORA TOWER GAS 25S EX CALORA TOWER GAS 35S EX Kennziffern Artikel Bezeichnung 2023 S100816 O-Ring 22x22.5 (10x) 2024 300025174 Halteblech für Verrohrung 2025 300025173 Stopfen 2026 300025162 Rücklaufrohr Pumpe - Wärmetauscher, komplett...

  • Seite 103: Anhang

    Anhang Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung...
  • Seite 104 Inhaltsverzeichnis Inhaltsverzeichnis Besondere Hinweise ................. 3 Empfehlungen .

  • Seite 105: Besondere Hinweise

    1 Besondere Hinweise Besondere Hinweise Empfehlungen Hinweis: Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt wer­ den. Ökodesign-Richtlinie Dieses Produkt entspricht der Europäischen Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte. Technische Daten Tab.1 Technische Parameter für Raumheizgeräte mit Heizkessel Modell...

  • Seite 106: Entsorgung Und Recycling

    1 Besondere Hinweise Verweis: Kontaktdetails auf der Rückseite. Zirkulationspumpe Hinweis: Der Richtwert für die effizientesten Umwälzpumpen ist EEI ≤0,20. Entsorgung und Recycling Abb.1 Recycling Warnung Ausbau und Entsorgung des Heizkessels müssen von einem qua­ lifizierten Installateur unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden.
