Systembetrieb
SKF-Produkte arbeiten weitgehend automatisch. Die während des normalen Betriebs erforderlichen Maßnahmen sind
primär darauf beschränkt, die Pumpe auf Schäden und eine korrekte Funktionsfähigkeit zu überprüfen.
Der Systembetrieb wird durch eine Steuerzentrale wie die ST-102 (1) gesteuert, die die Pumpe in voreingestellten
Intervallen aktiviert. Zu Beginn eines Schmierzyklus öffnet ein Steuerimpuls der Steuerzentrale ein Magnetventil, so dass
Druckluft in die Pumpe (5) strömt, wodurch der Druck in der Rohrleitung steigt. Wenn der Druck in der Stammleitung (6)
steigt, spritzen druckgesteuerte Dosierkolben (8) eine voreingestellte Dosis Schmiermittel durch das Schmierrohr bzw.
den Dosierschlauch (9) an den Schmierpunkt. Am Ende der Druckbeaufschlagungsphase fährt die Steuerzentrale die
Pumpe wieder in ihre Ruheposition zurück, und Pumpe sowie Dosierer werden für den nächsten Arbeitstakt wieder mit
Schmiermittel gefüllt. Die Steuerzentrale wird über ein 24 V DC-Stromversorgungskabel (2) versorgt. Steuerzentrale und
Pumpe sind über ein Steuerkabel (3) miteinander verbunden.

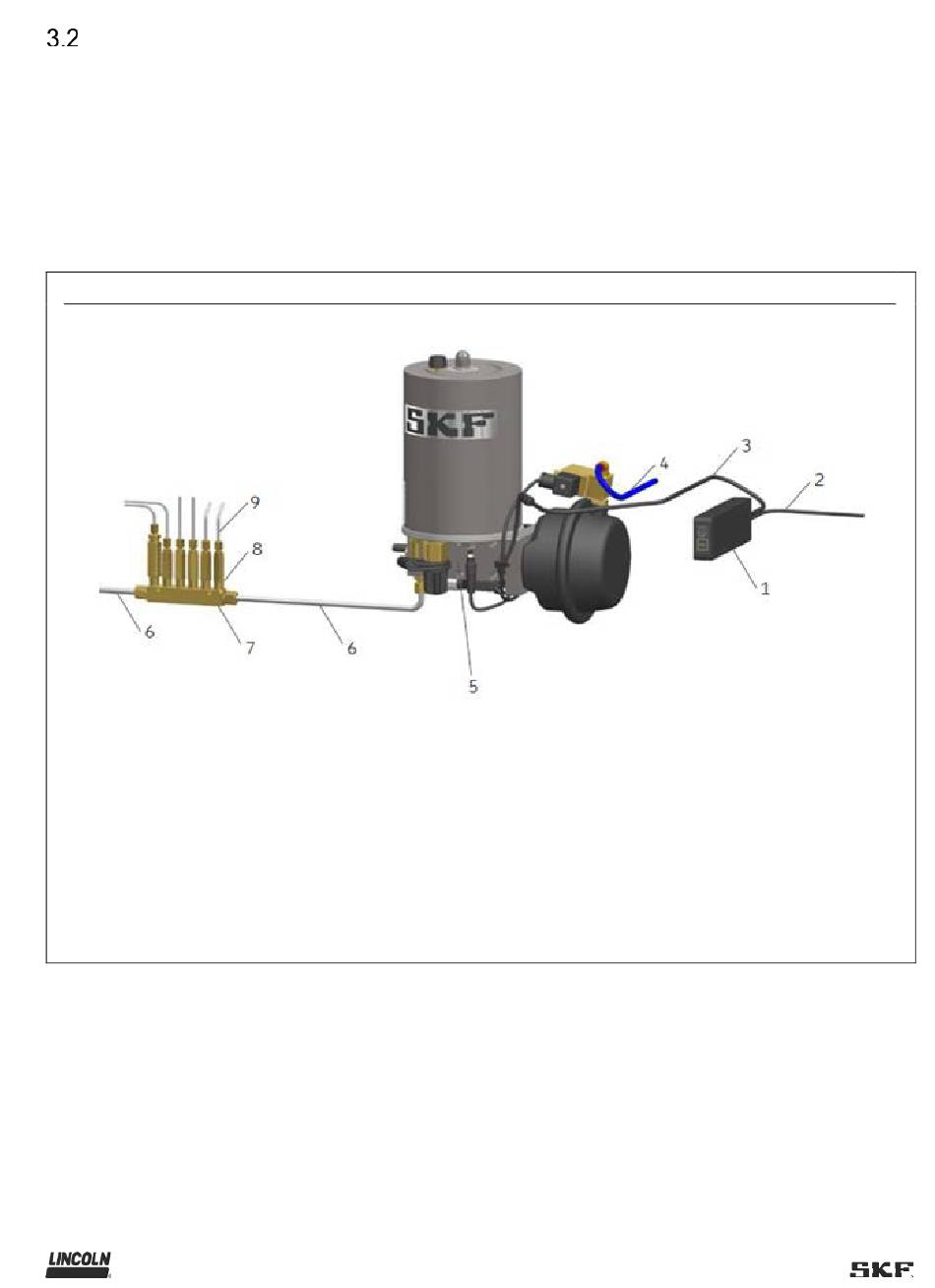

Systembetrieb
Systembetrieb
1. Steuerzentrale, z. B. ST-102 oder ST-102P
2. Netzkabel 24 V DC
3. Steuerkabel
4. Druckluftschlauch
5. Pumpeneinheit 40PGA
6. Stammleitungsrohr- oder -schlauch
7. Montageschiene
8. B-Dosierer
9. Schmierrohr- oder -schlauch
15
Abb. 2
