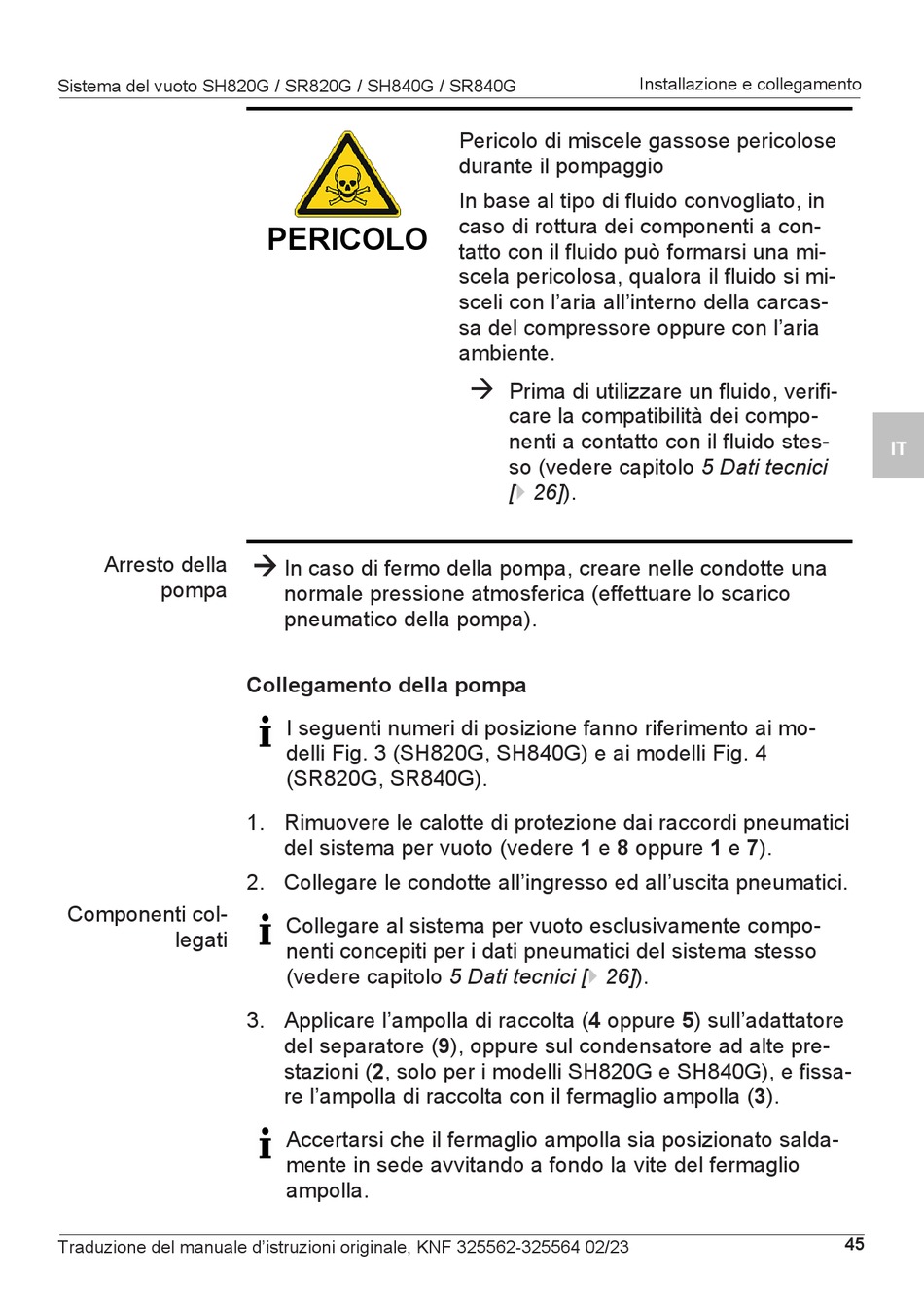

Sistema del vuoto SH820G / SR820G / SH840G / SR840G
Arresto della
pompa
Componenti col-
legati
Traduzione del manuale d'istruzioni originale, KNF 325562-325564 02/23
PERICOLO
à
In caso di fermo della pompa, creare nelle condotte una
normale pressione atmosferica (effettuare lo scarico
pneumatico della pompa).
Collegamento della pompa
I seguenti numeri di posizione fanno riferimento ai mo-
delli Fig. 3 (SH820G, SH840G) e ai modelli Fig. 4
(SR820G, SR840G).
1. Rimuovere le calotte di protezione dai raccordi pneumatici
del sistema per vuoto (vedere 1 e 8 oppure 1 e 7).
2. Collegare le condotte all'ingresso ed all'uscita pneumatici.
Collegare al sistema per vuoto esclusivamente compo-
nenti concepiti per i dati pneumatici del sistema stesso
(vedere capitolo 5 Dati tecnici [} 26]).
3. Applicare l'ampolla di raccolta (4 oppure 5) sull'adattatore
del separatore (9), oppure sul condensatore ad alte pre-
stazioni (2, solo per i modelli SH820G e SH840G), e fissa-
re l'ampolla di raccolta con il fermaglio ampolla (3).
Accertarsi che il fermaglio ampolla sia posizionato salda-
mente in sede avvitando a fondo la vite del fermaglio
ampolla.
Pericolo di miscele gassose pericolose
durante il pompaggio
In base al tipo di fluido convogliato, in
caso di rottura dei componenti a con-
tatto con il fluido può formarsi una mi-
scela pericolosa, qualora il fluido si mi-
sceli con l'aria all'interno della carcas-
sa del compressore oppure con l'aria
ambiente.
à
Prima di utilizzare un fluido, verifi-
care la compatibilità dei compo-
nenti a contatto con il fluido stes-
so (vedere capitolo 5 Dati tecnici
[} 26]).
