Système de vide SH820G / SR820G / SH840G / SR840G
21 Coussinet
de glisse-
ment
22 Manchon
X Joint torique
(15, 16, 17)
Traduction du mode d'emploi original, KNF 325562-325564 02/23
Lors du remplacement des joints toriques, veillez à bien
positionner les nouveaux joints toriques (entre manchon
(22) et coussinet de glissement (21 Fig. 18).

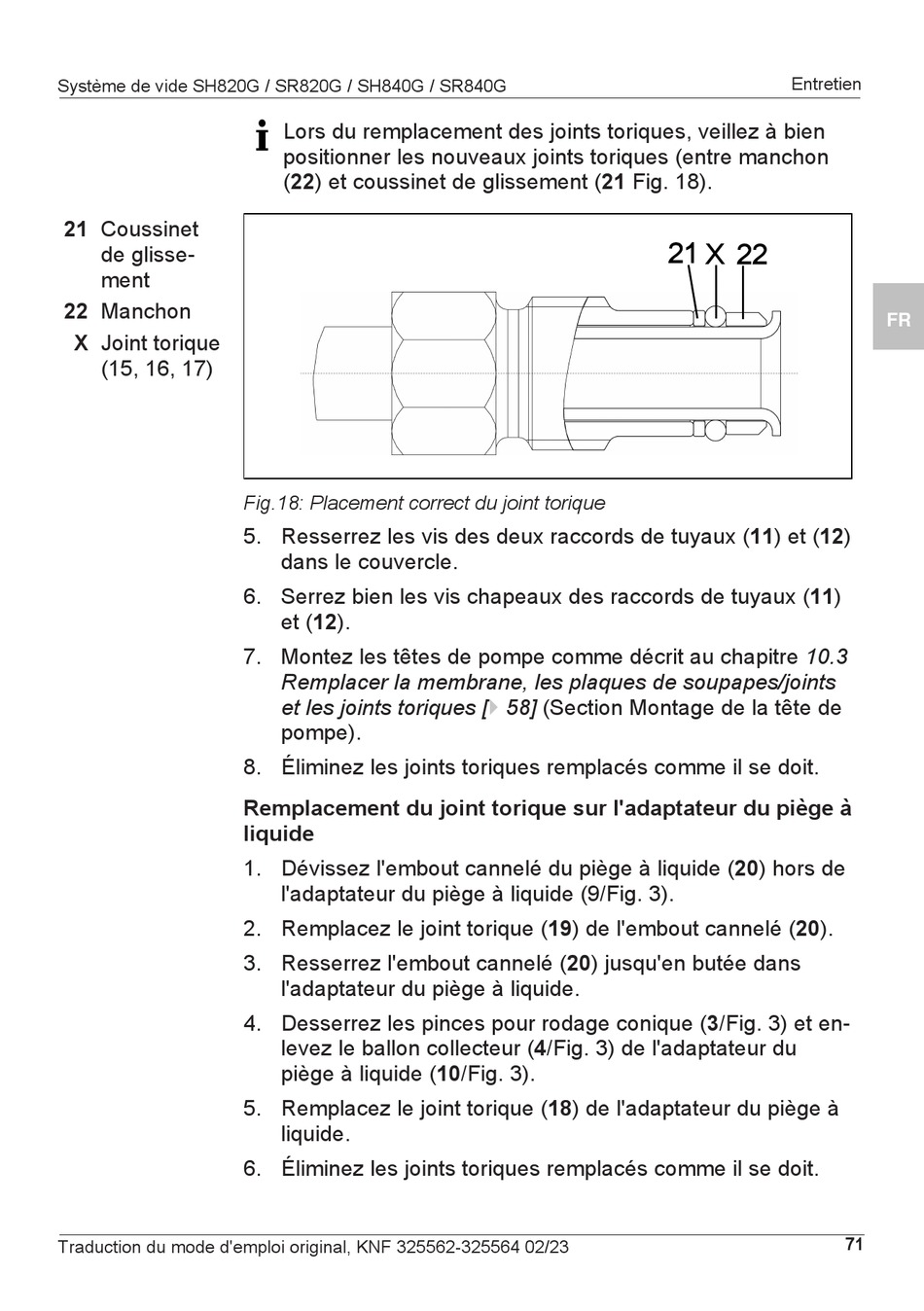

Fig.18: Placement correct du joint torique
5. Resserrez les vis des deux raccords de tuyaux (11) et (12)
dans le couvercle.
6. Serrez bien les vis chapeaux des raccords de tuyaux (11)
et (12).
7. Montez les têtes de pompe comme décrit au chapitre 10.3
Remplacer la membrane, les plaques de soupapes/joints
et les joints toriques [} 58] (Section Montage de la tête de
pompe).
8. Éliminez les joints toriques remplacés comme il se doit.
Remplacement du joint torique sur l'adaptateur du piège à
liquide
1. Dévissez l'embout cannelé du piège à liquide (20) hors de
l'adaptateur du piège à liquide (9/Fig. 3).
2. Remplacez le joint torique (19) de l'embout cannelé (20).
3. Resserrez l'embout cannelé (20) jusqu'en butée dans
l'adaptateur du piège à liquide.
4. Desserrez les pinces pour rodage conique (3/Fig. 3) et en-
levez le ballon collecteur (4/Fig. 3) de l'adaptateur du
piège à liquide (10/Fig. 3).
5. Remplacez le joint torique (18) de l'adaptateur du piège à
liquide.
6. Éliminez les joints toriques remplacés comme il se doit.
Entretien
21
X 22
