Système de vide SH820G / SR820G / SH840G / SR840G
Traduction du mode d'emploi original, KNF 325562-325564 02/23

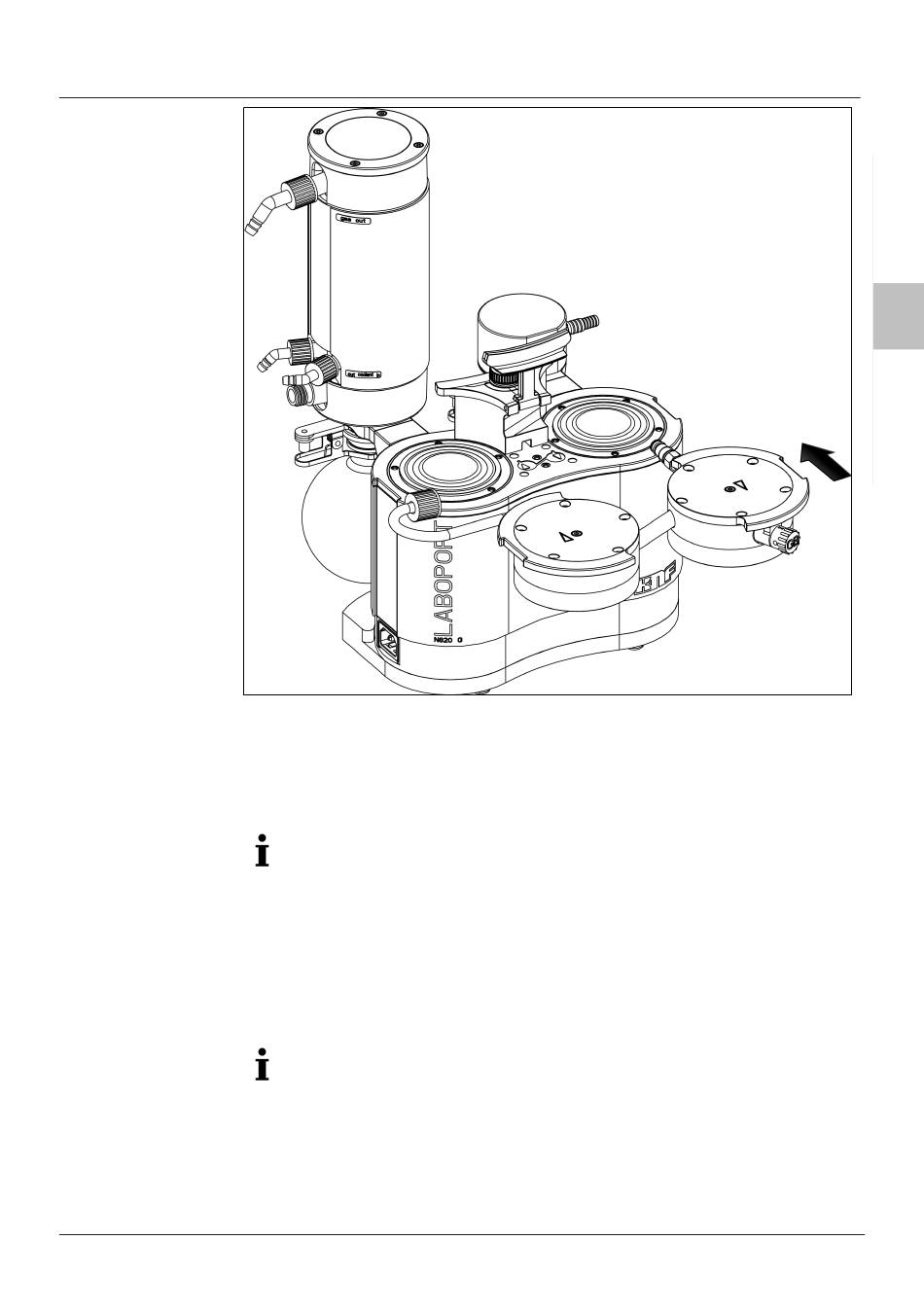

Fig.16: Montage de la tête de pompe
9. Placez les 10 vis extérieures (4/Fig. 12) dans la tête de
pompe et serrez-les en croix (couple de serrage : SH/
SR820G : 4 Nm; SR/SH840G: 5 Nm)
S'il n'est pas possible d'insérer les vis extérieures (4/Fig.
12) dans la tête de pompe, desserrez la vis de tête inté-
rieure (1) et vérifiez que le couvercle de la tête (3) est
bien fixé sur la plaque intermédiaire (6).
10. Vissez la vis chapeau du raccord de tuyaux du piège à li-
quide (1/Fig. 11) sur le raccord du piège à liquide jusqu'en
butée.
Pour serrer la vis chapeau du raccord de tuyaux du piège
à liquide (1/Fig. 11), utilisez le cas échéant une clé à
fourche d'ouverture 14
11. Serrez l'écrou d'accouplement du raccord de tuyaux (5/
Fig. 12) sur le condenseur haute performance (2/Fig. 3) à
la main.
