Entretien
1 Vis de la tête
2 Plaque supé-
rieure
3 Couvercle
4 Plaques de
soupapes/
Joints
5 Goupille
d'ajustage
6 Plaque inter-
médiaire
7 Membrane
8 Rondelles
d'ajustage
62
Démonter la tête de pompe
1
2
3
4
5
6
7
8

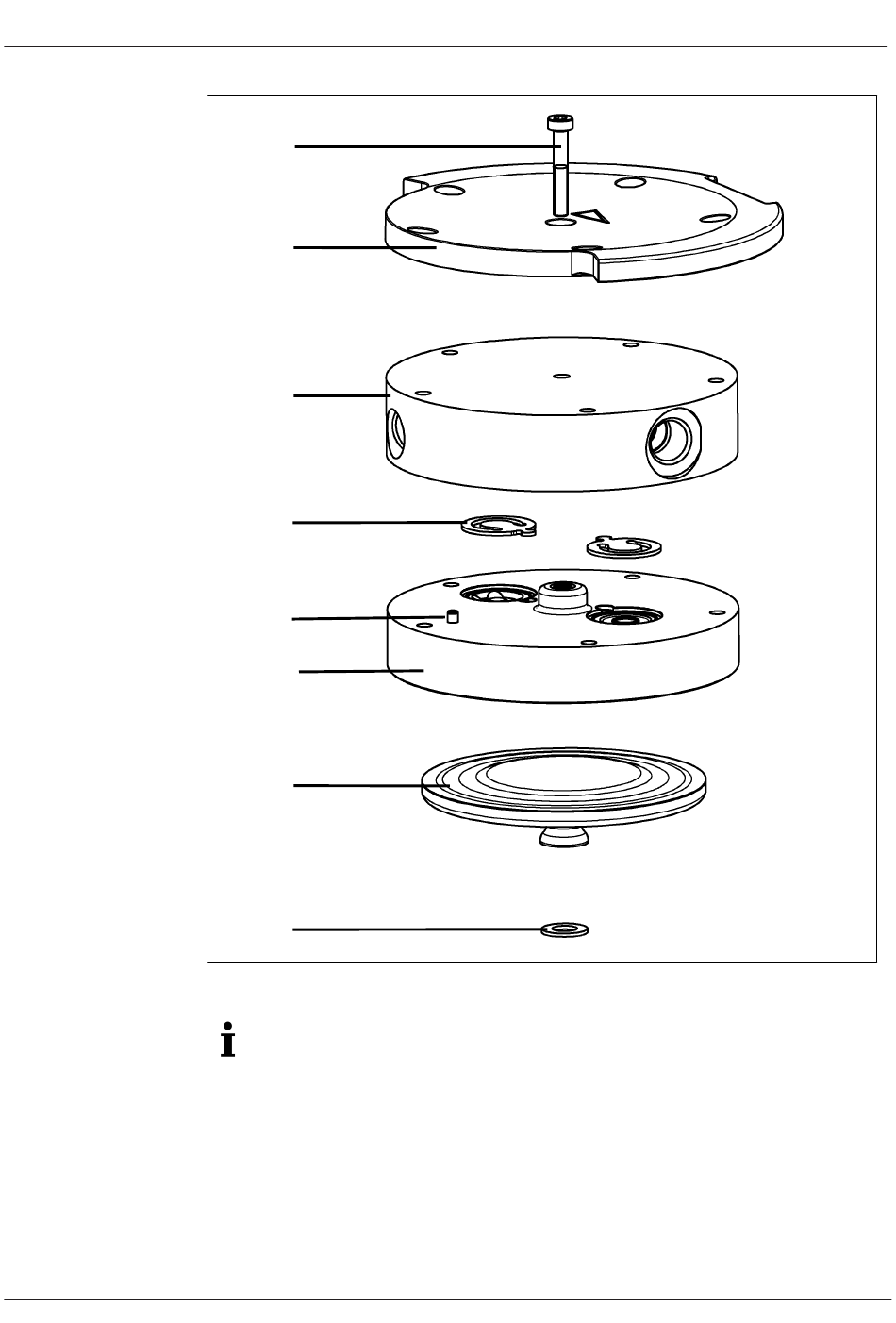

Fig.13: Tête de pompe (pompe représentée N820)
Les numéros de position se réfèrent aux Fig. 13, sauf in-
dication contraire.
1. Marquez la plaque supérieure (2), le couvercle (3) et la
plaque intermédiaire (6) d'un trait de crayon continu. Cela
permet d'éviter que les pièces ne soient mal assemblées
par la suite.
2. Retirez les vis extérieures (4/Fig. 12) des têtes de pompe.
Traduction du mode d'emploi original, KNF 325562-325564 02/23
