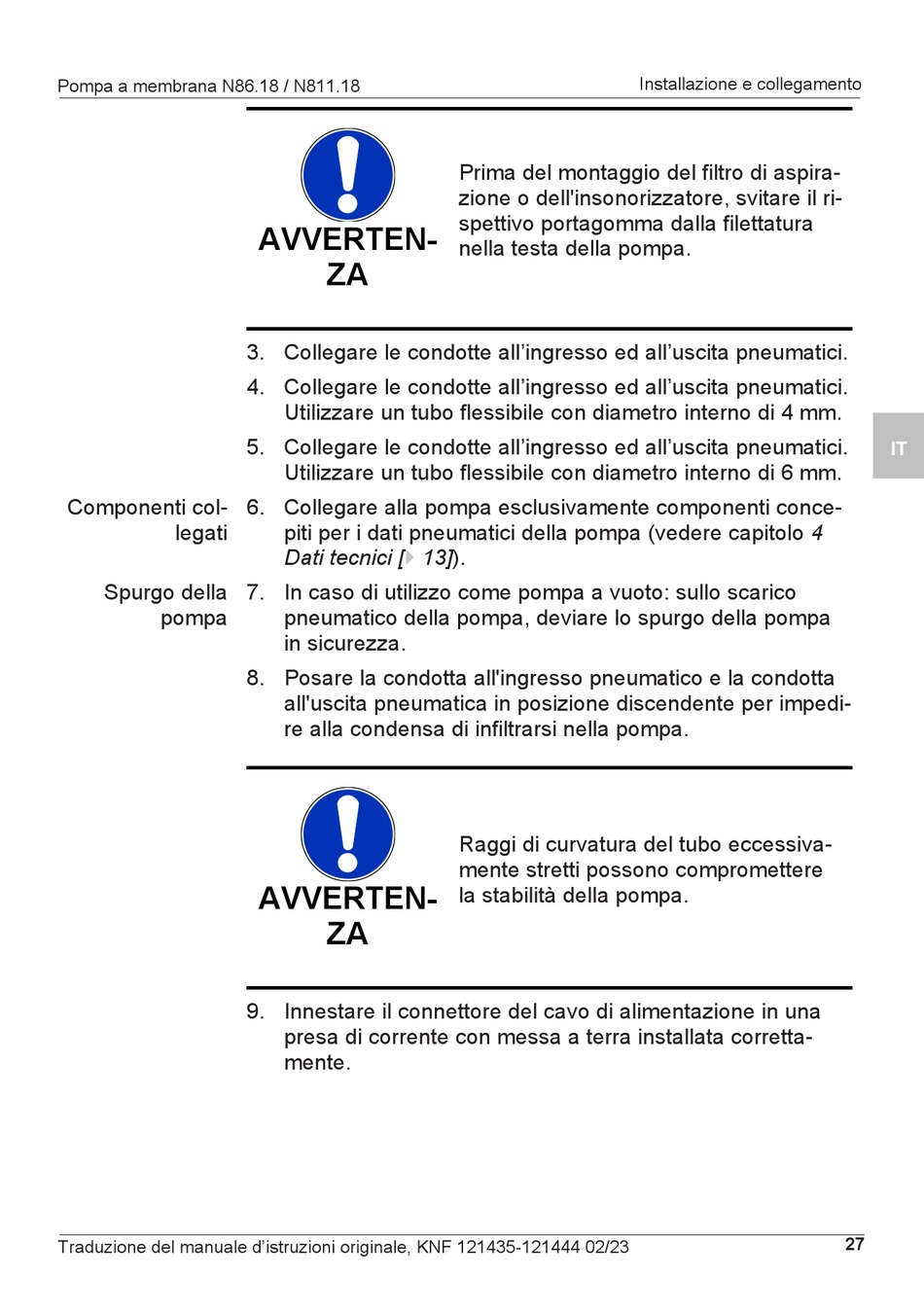

Pompa a membrana N86.18 / N811.18
Componenti col-
legati
Spurgo della
pompa
Traduzione del manuale d'istruzioni originale, KNF 121435-121444 02/23
AVVERTEN-
ZA
3. Collegare le condotte all'ingresso ed all'uscita pneumatici.
4. Collegare le condotte all'ingresso ed all'uscita pneumatici.
Utilizzare un tubo flessibile con diametro interno di 4 mm.
5. Collegare le condotte all'ingresso ed all'uscita pneumatici.
Utilizzare un tubo flessibile con diametro interno di 6 mm.
6. Collegare alla pompa esclusivamente componenti conce-
piti per i dati pneumatici della pompa (vedere capitolo 4
Dati tecnici [} 13]).
7. In caso di utilizzo come pompa a vuoto: sullo scarico
pneumatico della pompa, deviare lo spurgo della pompa
in sicurezza.
8. Posare la condotta all'ingresso pneumatico e la condotta
all'uscita pneumatica in posizione discendente per impedi-
re alla condensa di infiltrarsi nella pompa.
AVVERTEN-
ZA
9. Innestare il connettore del cavo di alimentazione in una
presa di corrente con messa a terra installata corretta-
mente.
Prima del montaggio del filtro di aspira-
zione o dell'insonorizzatore, svitare il ri-
spettivo portagomma dalla filettatura
nella testa della pompa.
Raggi di curvatura del tubo eccessiva-
mente stretti possono compromettere
la stabilità della pompa.
