Inhaltszusammenfassung für KNF N816 DC-B

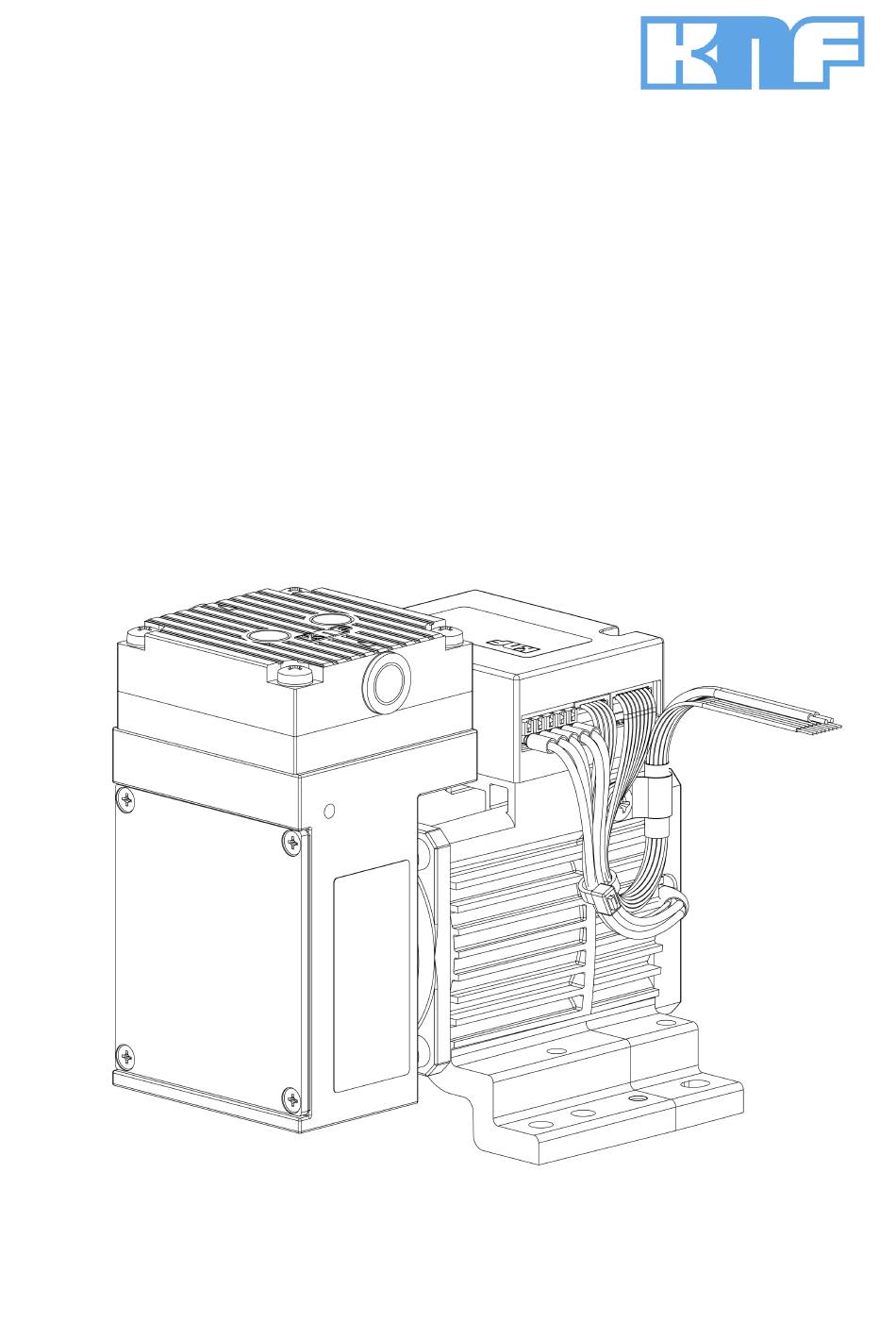

- Seite 1 KNF 348382-347573 09/23 N816_DC-B ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH MEMBRANPUMPE Hinweis! Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Be- triebs- und Montageanleitung und die Sicherheitshinweise!
- Seite 2 Inhaltsverzeichnis 1 Zu diesem Dokument ................ 3 1.1 Umgang mit der Betriebs- und Montageanleitung ...... 3 1.2 Haftungsausschluss.............. 3 1.3 Symbole und Kennzeichnungen ........... 4 2 Sicherheit .................... 6 2.1 Personal und Zielgruppe............... 6 2.2 Verantwortung des Betreibers ............ 7 2.3 Sicherheitsbewusstes Arbeiten.............
- Seite 3 Die Betriebs- und Montageanleitung ist Teil der Pumpe. à Bei Unklarheiten zum Inhalt der Betriebs- und Montagean- leitung fragen Sie bitte beim Hersteller nach (Kontaktda- ten: siehe www.knf.com). Halten Sie dafür Typ und Seri- ennummer der Pumpe bereit. à Lesen Sie die Betriebs- und Montageanleitung, bevor Sie die Pumpe in Betrieb nehmen.
- Seite 4 Körperverletzung bzw. schwere Sachschäden sind möglich. VORSICHT warnt vor möglicher Leichte Körperver- gefährlicher Situati- letzung oder Sach- schäden sind mög- lich. HINWEIS Warnt vor einem Sachschäden sind möglichen Sach- möglich. schaden Tab.1: Gefahrenstufen Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 5 Dieses Zeichen weist auf wichtige Informationen hin. Piktogrammerklärung Piktogramm Bedeutung Allgemeines Warnzeichen Warnung vor heißer Oberfläche Warnung vor elektrischer Spannung Warnung vor giftigen Stoffen Warnung vor Handverletzungen durch Quet- schung Beachten Sie die Betriebsanleitung Allgemeines Gebotszeichen Tab.2: Piktogrammerklärung Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 6 - eine einschlägige fachliche Berufsausbildung in dem Be- reich hat, der in dem jeweili- gen Textabsatz behandelt wird; - über aktuelle Kenntnisse in dem Bereich verfügt, der im jeweiligen Textabsatz behan- delt wird. Tab.3: Zielgruppe Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 7 Schäden oder zur Beeinträchtigung der Pumpe kommen kann. Betriebs- Betreiben und stellen Sie die Pumpe nur unter den in Kapitel parameter 2.4 Betriebsbedingungen [} 8] und 3 Technische Daten [} 13], beschriebenen Betriebsparametern und Betriebsbe- dingungen auf. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 8 Prüfen Sie die Dichtheit der Verbindungen zwischen Rohrlei- tungen der Anwendung und der Pumpe (bzw. der Verschal- tung der Pumpe) regelmäßig. Undichte Verbindungen bergen die Gefahr, gefährliche Gase und Dämpfe aus dem Pumpsys- tem freizusetzen. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 9 Mediums liegt. Der maximal zulässige Betriebsüberdruck der Pumpe ist in Kapitel 3 Technische Daten [} 13] angege- ben. Beachten Sie, dass die zulässige Umgebungstemperatur (sie- he 3 Technische Daten [} 13]) nicht überschritten wird. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 10 Lebensmitteln. Die Pumpen dürfen standardmäßig nicht zur gleichzeitigen Erzeugung von Vakuum und Überdruck genutzt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. Am Einlass der Pumpe darf kein Überdruck angelegt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden.
- Seite 11 (Anhang II geändert durch die Delegierte Richtli- nie (EU) 2015/863 der Kommission) 2.8 Kundendienst und Reparatur Kundendienst Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pum- und Reparaturen pe regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen.
- Seite 12 Ressourcen und die Umwelt zu schützen. Der Endnutzer ist verpflichtet, Altgeräte entsprechend den na- tionalen und internationalen Vorschriften zu entsorgen. Alter- nativ werden KNF-Produkte (Altgeräte) auch durch KNF kos- tenpflichtig zurückgenommen (siehe Kapitel 11 Rücksendung [} 57]). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 13 Tab.6: Pneumatische Leistungen (N816K_DC-B) *bar rel. bezogen auf 1013 hPa **Liter im Normzustand (basierend auf ISO 8778 und ISO 21360-1/2) (1013 hPa, 20°C) Pneumatische Anschlüsse Parameter Wert Einlass Gewindegröße G1/8 Auslass Gewindegröße G1/8 Tab.7: Pneumatische Anschlüsse Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 14 Schutzart Motor (DIN EN IP20 60529 / IEC 60529) Überstromgrenze der Motor- elektronik [A] Tab.8: Elektrische Leistung *weitere Spannungsvarianten auf Anfrage **weitere Steuerspannungsvarianten auf Anfrage Gewicht Pumpentyp Gewicht [kg] N816K_DC-B Ca. 1,55 Tab.9: Gewicht Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 15 Siehe Abb. 3, Kapitel 6.1 Pumpe montieren [} 20] Zulässige höchste relative 80% für Temperaturen bis Luftfeuchtigkeit der Umge- 31°C, linear abnehmend bis bung 50% bei 40°C. Maximale Einbauhöhe [m ü. 2000 Tab.10: Sonstige Parameter Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 16 Produktbeschreibung Membranpumpe N816_DC-B 4 Produktbeschreibung Aufbau 1 Pneumati- scher Pum- penauslass 2 Pneumati- scher Pum- peneinlass 3 Motor Abb.1: Aufbau N816_DC-B Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 17 Gas über das Einlassventil (2) an. Im Auf- wärtshub drückt die Membrane das Medium über das Aus- lassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb durch die Membrane getrennt. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 18 Tragen Sie ggf. eine passende persönliche Schutzausrüstung (z.B. Sicherheitsschuhe, Sicher- heitshandschuhe). à Transportieren Sie die Pumpe in der Originalverpackung bis zum Einbauort. à Bewahren Sie die Originalverpackung der Pumpe auf (z.B. für spätere Lagerung). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 19 - 10 bis + 60 Zul. Feuchte (nicht betauend) 30 bis 85 Tab.11: Transportparameter und Lagerungsparameter Achten Sie vor der Inbetriebnahme darauf, dass die Pumpe die Umge- bungstemperatur erreicht hat (3 Tech- nische Daten [} 13]). HINWEIS Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 20 6.1 Pumpe montieren à Bewahren Sie die Pumpe vor der Montage am Montage- ort auf, um sie auf Umgebungstemperatur zu bringen (Es darf keine Kondensatbildung stattfinden). à Befestigungsma- Befestigungsmaße siehe nachfolgende Abbildungen: ße Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 21 Umgebung der heißen Pumpenteile (Kopf, Mo- teile tor) positioniert sind. à Installationsort Stellen Sie sicher, dass der Installationsort trocken ist und die Pumpe vor Regen, Spritz-, Schwall- und Tropfwasser sowie weiteren Verunreinigungen geschützt ist. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 22 Die Pumpe kann durch anfallendes Kondensat beschädigt werden. HINWEIS à KNF empfiehlt, die Pumpe in Schräglage zu montieren (abfal- lend von der Saugseite zur Druck- seite; siehe hierzu die Markierung auf den Pumpenköpfen). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 23 Teile. à Selbsttätiger Wiederanlauf nach Ansprechen der selbsttätig rück- stellenden Schutztemperaturbe- grenzung. Gefahr der Pumpenbeschädigung im Betrieb à Ergreifen Sie Schutzmaßnahmen gegen das Eindringen von Fremd- VORSICHT körpern in die Pumpe. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 24 Kabel nicht mit beweglichen oder heißen Teilen in Berührung kommen. à die Kabel nicht an scharfen Ecken oder Kanten scheuern und beschädigt werden à keine Zug- und Druckkräfte auf die Anschlussstelle der Kabel ausgeübt werden (Zugentlastung) Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 25 Achten Sie auf die richtige Polung: Rotes Anschlusskabel: + Schwarzes Anschlusskabel: - Steuerspannung darf nur angelegt wer- den, wenn die Motorsteuerung mit der Betriebsspannung versorgt wird. An- sonsten können Schädigungen auf der HINWEIS Motorsteuerung auftreten. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 26 (zu erkennen an einem HINWEIS B am Ende der Typenbezeichnung) zur Zerstörung der Elektronik. Die Versor- gungslitzen haben dabei einen Verpol- schutz auf der Motorplatine während die Steuerspannungslitzen diese Schutzfunktion nicht besitzen. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 27 Abb.4: Anschlussplan Motorsteuerung Motor Nennspannung 12 / 24 Elektrische Anschlüsse Litzenbelegung Funktion Litzenfarbe Signalname Größe + Speisespannung AWG 18 - Speisespannung schwarz / GND AWG 18 (0V) Tab.12: Anschlussplan Motorsteuerung Abb.5: Anschlussplan Motorsteuerung Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 28 5 ± 0.2 Max. Ausgangsstrom [mA] Eingangssignal Drehzahlregelung U Ctrl Analog Steuerspannungsbereich DC 0…5 Steuerspannungsbeschreibung: min. max. min. → Pumpe min. Förderleistung max. → Pumpe max. Förderleistung PWM-Si- PWM Frequenzbereich [Hz] gnal [50 … 150] Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 29 → Pumpe max. Förderleistung Ausgangssignal Drehzahl U Analog Pulse pro Umdrehung Pulstastverhältnis 50 ± 1 PWM-Si- PWM Frequenz [Hz] 50 ± 0.5 gnal Tab.13: Anschlussplan Motorsteuerung Abb.6: Anschlussplan für Steuerung ohne Potentiometer Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 30 Daten und thermischen Anforderun- gen der Pumpe ausgelegt sind. (siehe Kapitel 3 Techni- sche Daten [} 13]). à Pumpenausstoß Leiten Sie den unter Umständen heißen Pumpenausstoß am pneumatischen Auslass der Pumpe sicher ab (bzgl. Medium und Geräusch). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 31 Montieren und Anschließen Membranpumpe N816_DC-B à Entkoppelung KNF empfiehlt, die Pumpe vom Rohrleitungssystem me- chanisch zu entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen und Geräusche der Pumpe auf das System übertragen werden.
- Seite 32 Pumpen (siehe Kapitel 2.6.1 Bestimmungsgemäße Ver- wendung [} 10]) sicher. à Schließen Sie die vorhersehbare Fehlanwendung der Pumpen (siehe Kapitel 2.6.2 Vorhersehbare Fehlanwen- dung [} 10]) aus. à Beachten Sie die Sicherheitshinweise (Kapitel 2 Sicher- heit [} 6]). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 33 Auslass-Leitung ge- drosselt oder reguliert wird, achten Sie darauf, dass an der Pumpe der maximal zulässige Betriebsüber- druck nicht überschritten wird. à Achten Sie darauf, dass der Pum- penauslass nicht verschlossen oder eingeengt ist. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 34 Die Lebensdauer der Membrane kann verlängert werden, Medium wenn sich kein Kondensat in der Pumpe bildet. Deshalb: à Führen Sie Arbeiten mit gesättigten oder nahezu gesättig- ten Dämpfen nur mit warmer Pumpe durch. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 35 Druck in den Leitungen herrscht. Pumpe ausschalten / außer Betrieb nehmen à KNF empfiehlt, nach dem Ende einer Evakuierung bzw. eines Prozesses die Pumpe einige Minuten mit dem Medi- um Luft arbeiten zu lassen, um Kondensat aus dem Pum- penkopf zu entfernen (Trocknung der Pumpe).
- Seite 36 Auf Wunsch können werkseitig folgende weitere Einstellun- gen getroffen werden: à Ändern der Steuerspannungswerte U und U Ctrl min Ctrl max à Ist die Steuerspannung kleiner als U , ist der Motor Ctrl min Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 37 Der Drehzahlausgang erfolgt über den 8-poligen Steuerungs- gang anschluss (Gelbe Litze). Die Motorsteuerung erzeugt eine drehzahlsynchrone Pulswei- ten-Modulation. Abb.10: Analoger Drehzahlausgang (Standard) Optionaler Drehzahlausgang Die Motorsteuerung erzeugt eine drehzahlsynchrone Recht- eckfrequenz mit 5V TTL-Pegel. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 38 Anschluss Kommunikationsstecker Pin 1 – nicht anschließen Pin 2 – nicht anschließen Pin 3 – GND Pin 4 – 5V (max. 50 mA) Pin 5 – TX MBLC Pin 6 – RX MBLC Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 39 Die Verbindung zwischen PC und Motorsteuerung kann als protokoll RS232-Schnittstelle betrieben werden. Entsprechend wird sie im Betriebssystem als zusätzlicher COM-Anschluss geführt und kann mit herkömmlicher Terminal-Software angespro- chen werden. Schnittstellenkonfiguration à Baudrate: 57600 bits/s à Datenbits: 8 Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 40 Temperatur Motor- steuerung; Fehlerstatus Fehlerstatus (Ein- ei ; E zelwert) Soll-Motordrehzahl gS ns ; E Minimal mögliche nl ; E Motordrehzahl Maximal mögliche nh ; E Motordrehzahl Versionsnummer V ; E Software Tab.15: Lesebefehle Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 41 Die Pin-Belegung des Kommunikationssteckers der Mo- torsteuerung findet sich im Kapitel 7.3.5 Externe digitale Ansteuerung [.29-Ausführung] [} 38]. Parameter Wert Rx KNF MBLC Low: 0V…0.9V High: 4.2V…5.2V Tx KNF MBLC Low: 0V…0.6V High: 4.5V…5.2V Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 42 à Die Instandhaltung darf nur gemäß den gesetzlichen Bestimmungen (z.B. Arbeitssicherheit, Umwelt- schutz) und Vorschriften durchge- führt werden. à Die Instandhaltung darf nur von Fachpersonal oder geschultem und unterwiesenem Personal durchge- führt werden. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 43 8.2 Reinigung 8.2.1 Pumpe spülen Bei Förderung von gefährlichen und umweltgefährdenden Medien empfiehlt KNF, die Pumpe vor dem Ausschalten bei atmosphärischem Druck einige Minuten mit Luft (falls aus Si- cherheitsgründen notwendig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern.
- Seite 44 Lösungsmittel, da diese die Kunststoffteile angreifen kön- nen. à Verwenden Sie Lösungsmittel bei der Reinigung nur, wenn die Kopfmaterialien nicht angegriffen werden (Be- ständigkeit des Materials sicherstellen). à Wenn Druckluft vorhanden ist, blasen Sie die Bauteile aus. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 45 Stoffe in der Pumpe Je nach gefördertem Medium sind Ver- ätzungen oder Vergiftungen möglich. WARNUNG à Tragen Sie bei Bedarf Schutzaus- rüstung, z.B. Schutzhandschuhe, Schutzbrille. à Reinigen Sie die Pumpe durch ge- eignete Maßnahmen. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 46 **Nach Abb. 13 Werkzeug und Anzahl Werkzeug/Material Material Kreuzschlitzschraubendreher Nr.2 Filzstift Tab.19: *Nach Zubehörliste, Kapitel Zubehör Deckel entfernen 1. Nehmen Sie den Deckel (11) nach Lösen der vier Schrau- ben (12) vom Gehäuse ab. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 47 Instandhaltung Membranpumpe N816_DC-B Pumpenkopf abmontieren 1 Zwischen- platte 2 Ventil 3 Kopfdeckel 4 Schraube 5 Schrau- benabde- ckung 6 Schraube 7 Tellerfeder 8 Scheibe 9 Membrane 10 Passschei- be(n) Abb.13: Pumpenkopf (Explosionszeichnung, symbolisch) Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 48 3. Prüfen Sie die Ventilsitze, Zwischenplatte (1) und den Kopfdeckel (3) auf Verunreinigung und Beschädigung. Reinigen Sie ggf. die Teile. 4. Setzen Sie sich bei Unebenheiten, Kratzern und Korrosion mit KNF in Verbindung. Bestellen und ersetzen Sie be- schädigte Teile. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 49 4. Ziehen Sie die Schrauben (4) über Kreuz handfest an. 5. Bringen Sie den Deckel (11) wieder an das Gehäuse an. Abschließende Schritte 1. Schließen Sie die Saug- und Druckleitung wieder an die Pumpe an. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 50 Instandhaltung Membranpumpe N816_DC-B 2. Schließen Sie die Pumpe an das elektrische Netz an. Sollten Sie bezüglich der Instandhaltung Fragen haben, so sprechen Sie mit Ihrem KN-Fachberater (Kontaktdaten: siehe www.knf.de). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 51 Ersatzteile und Zubehör Membranpumpe N816_DC-B 9 Ersatzteile und Zubehör Für die Bestellung von Ersatzteilen und Zubehör, wen- den Sie sich an Ihren KNF-Vertriebspartner oder den KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). 9.1 Ersatzteile Ersatzteil-Set Ein Ersatzteil-Set besteht aus: Teile Positionsnum- Anzahl mer*...
- Seite 52 Sie die Pumpe von der Strom- versorgung. à Prüfen und stellen Sie die Span- nungsfreiheit sicher. à Lassen Sie die Pumpe vor Störungsbehebung abkühlen. à Prüfen Sie die Pumpe (siehe nachfolgende Tabellen). Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 53 Pumpe vom elektrischen Netz nehmen. schlusslitzen à Auf richtige Polung der Anschlusslitzen achten und Pumpe anschließen. à Membrane und Ventile Wechseln Sie Membrane und Ventile (siehe Kapitel sind abgenutzt oder 8 Instandhaltung [} 42]). defekt. Tab.22: Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 54 Legen Sie die Pumpe sofort still. chen à Wechseln Sie die Membrane (siehe 8 Instand- haltung [} 42]). à Membrane und Ventile Wechseln Sie Membrane und Ventile (siehe Ka- sind abgenutzt oder defekt. pitel 8 Instandhaltung [} 42]). Tab.23: Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 55 LED aufweist. Werkseitig wird am Fehlerausgang nur logisch 1 und 0 über eine Spannung ausgegeben. Abb.15: LED-Blinkdauer bei verschiedenen Fehlern Um den Fehler zu löschen, muss der Motor von der Versor- gungsspannung getrennt werden. Original Betriebs- und Montageanleitung, KNF 348382-347573 09/23...
- Seite 56 Membranpumpe N816_DC-B Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen kön- nen, senden Sie die Pumpe an den KNF-Kundendienst (Kon- taktdaten: siehe www.knf.com). 1. Spülen Sie die Pumpe einige Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) bei at- mosphärischem Druck, um den Pumpenkopf von gefährli-...
- Seite 57 Produkt zu verhindern. Fordern Sie ggf. eine Originalver- packung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Reinigung der Pumpe vorlegt. Ebenso ist eine Rückgabe von Altgeräten möglich. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs.
