Bomba a membrana N86.18 / N811.18
1 Carcasa
2 Placa inter-
media
4 Tornillo de la
tapa del ca-
bezal
7 Placas de
válvula/jun-
tas
8 Membrana
9 Disco de
biela
10 Arandela(s)
de ajuste
Traducción del manual de instrucciones original, KNF 121435-121442 02/23
1. Hacer una marca continua con lápiz en la tapa del cabe-
zal (3), la placa intermedia (2), la tapa (5) y la tapa de la
carcasa (6). Así se evitan confusiones al volver a montar
las piezas posteriormente.
2. Soltar los cuatro tornillos de la tapa del cabezal (4) y reti-
rar la tapa del cabezal (3) y la placa intermedia (2) conjun-
tamente de la carcasa de la bomba.
b.) Sustitución de la membrana
4
9
10

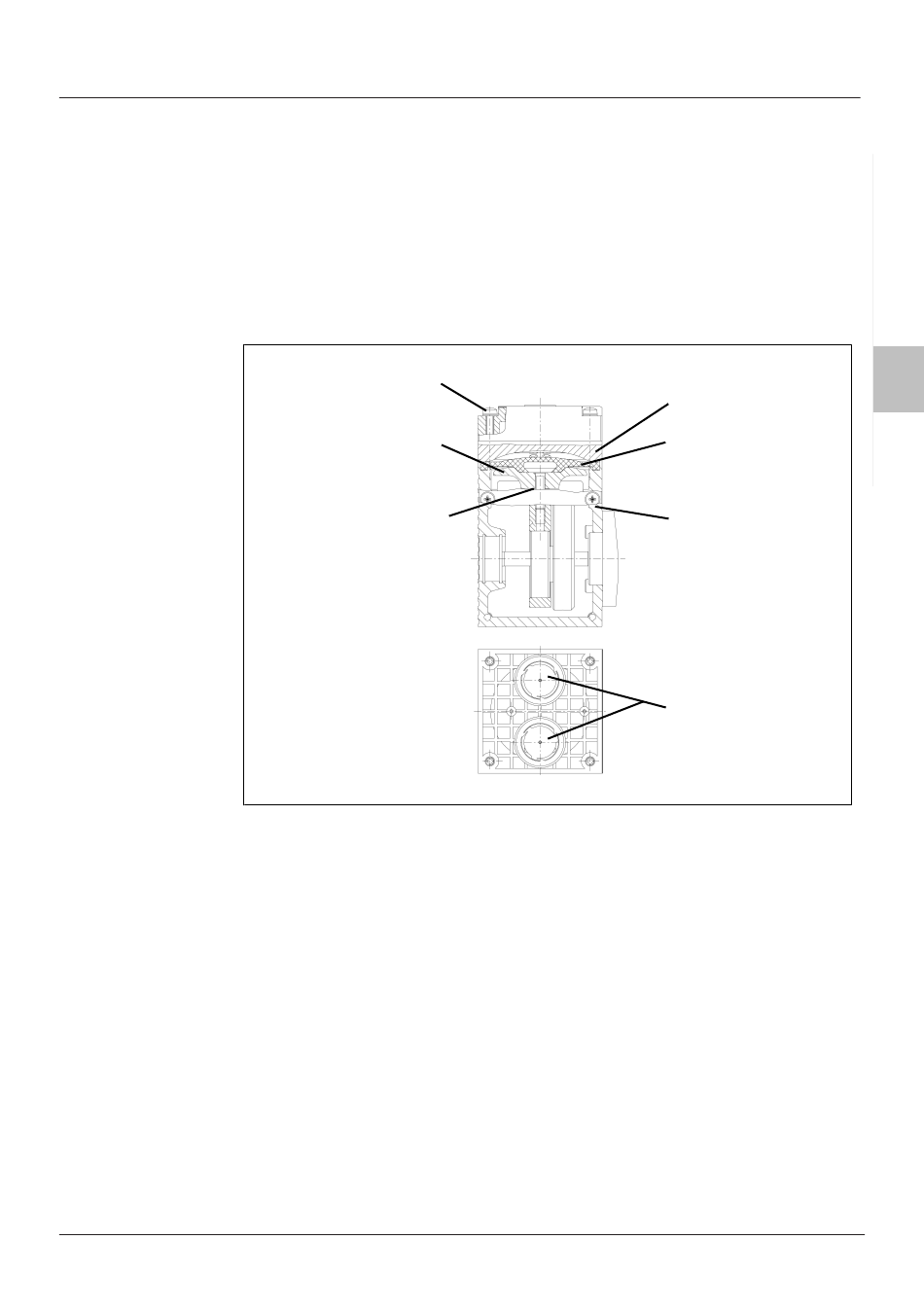

Fig.7: Sustituir la membrana
1. Introducir con cuidado un destornillador pequeño entre la
carcasa (1) y el borde exterior de la membrana(8). A con-
tinuación, hacer palanca para levantar ligeramente el bor-
de de la membrana.
2. Elevar la membrana (8) por bordes laterales opuestos. A
continuación, tomar la membrana (8) y desenroscarla
aproximadamente dos vueltas en el sentido antihorario.
3. Agarrar la bomba con la mano de modo que el cabezal de
la bomba quede hacia abajo. A continuación, desenroscar
la membrana (8) por completo en el sentido antihorario.
4. Retirar el disco de biela (9) y las arandelas de ajuste (10)
de los pernos roscados de la membrana (8) y guardarlos.
Mantenimiento
2
8
1
7
37
