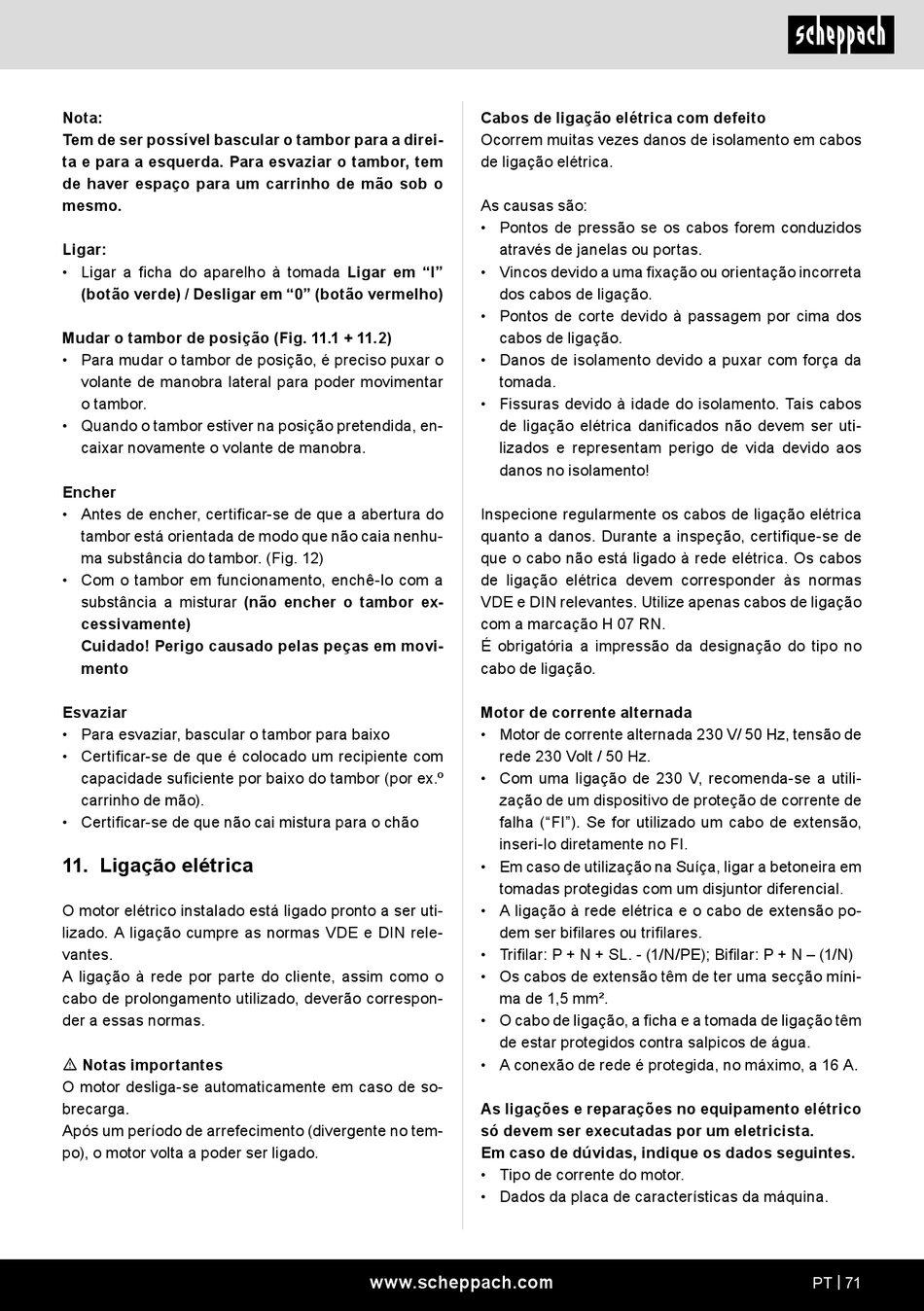

Nota:
Tem de ser possível bascular o tambor para a direi-
ta e para a esquerda. Para esvaziar o tambor, tem
de haver espaço para um carrinho de mão sob o
mesmo.
Ligar:
• Ligar a ficha do aparelho à tomada Ligar em "I"
(botão verde) / Desligar em "0" (botão vermelho)
Mudar o tambor de posição (Fig. 11.1 + 11.2)
• Para mudar o tambor de posição, é preciso puxar o
volante de manobra lateral para poder movimentar
o tambor.
• Quando o tambor estiver na posição pretendida, en-
caixar novamente o volante de manobra.
Encher
• Antes de encher, certificar-se de que a abertura do
tambor está orientada de modo que não caia nenhu-
ma substância do tambor. (Fig. 12)
• Com o tambor em funcionamento, enchê-lo com a
substância a misturar (não encher o tambor ex-
cessivamente)
Cuidado! Perigo causado pelas peças em movi-
mento
Esvaziar
• Para esvaziar, bascular o tambor para baixo
• Certificar-se de que é colocado um recipiente com
capacidade suficiente por baixo do tambor (por ex.º
carrinho de mão).
• Certificar-se de que não cai mistura para o chão
11. Ligação elétrica
O motor elétrico instalado está ligado pronto a ser uti-
lizado. A ligação cumpre as normas VDE e DIN rele-
vantes.
A ligação à rede por parte do cliente, assim como o
cabo de prolongamento utilizado, deverão correspon-
der a essas normas.
m Notas importantes
O motor desliga-se automaticamente em caso de so-
brecarga.
Após um período de arrefecimento (divergente no tem-
po), o motor volta a poder ser ligado.
Cabos de ligação elétrica com defeito
Ocorrem muitas vezes danos de isolamento em cabos
de ligação elétrica.
As causas são:
• Pontos de pressão se os cabos forem conduzidos
através de janelas ou portas.
• Vincos devido a uma fixação ou orientação incorreta
dos cabos de ligação.
• Pontos de corte devido à passagem por cima dos
cabos de ligação.
• Danos de isolamento devido a puxar com força da
tomada.
• Fissuras devido à idade do isolamento. Tais cabos
de ligação elétrica danificados não devem ser uti-
lizados e representam perigo de vida devido aos
danos no isolamento!
Inspecione regularmente os cabos de ligação elétrica
quanto a danos. Durante a inspeção, certifique-se de
que o cabo não está ligado à rede elétrica. Os cabos
de ligação elétrica devem corresponder às normas
VDE e DIN relevantes. Utilize apenas cabos de ligação
com a marcação H 07 RN.
É obrigatória a impressão da designação do tipo no
cabo de ligação.
Motor de corrente alternada
• Motor de corrente alternada 230 V/ 50 Hz, tensão de
rede 230 Volt / 50 Hz.
• Com uma ligação de 230 V, recomenda-se a utili-
zação de um dispositivo de proteção de corrente de
falha ("FI"). Se for utilizado um cabo de extensão,
inseri-lo diretamente no FI.
• Em caso de utilização na Suíça, ligar a betoneira em
tomadas protegidas com um disjuntor diferencial.
• A ligação à rede elétrica e o cabo de extensão po-
dem ser bifilares ou trifilares.
• Trifilar: P + N + SL. - (1/N/PE); Bifilar: P + N – (1/N)
• Os cabos de extensão têm de ter uma secção míni-
ma de 1,5 mm².
• O cabo de ligação, a ficha e a tomada de ligação têm
de estar protegidos contra salpicos de água.
• A conexão de rede é protegida, no máximo, a 16 A.
As ligações e reparações no equipamento elétrico
só devem ser executadas por um eletricista.
Em caso de dúvidas, indique os dados seguintes.
• Tipo de corrente do motor.
• Dados da placa de características da máquina.
