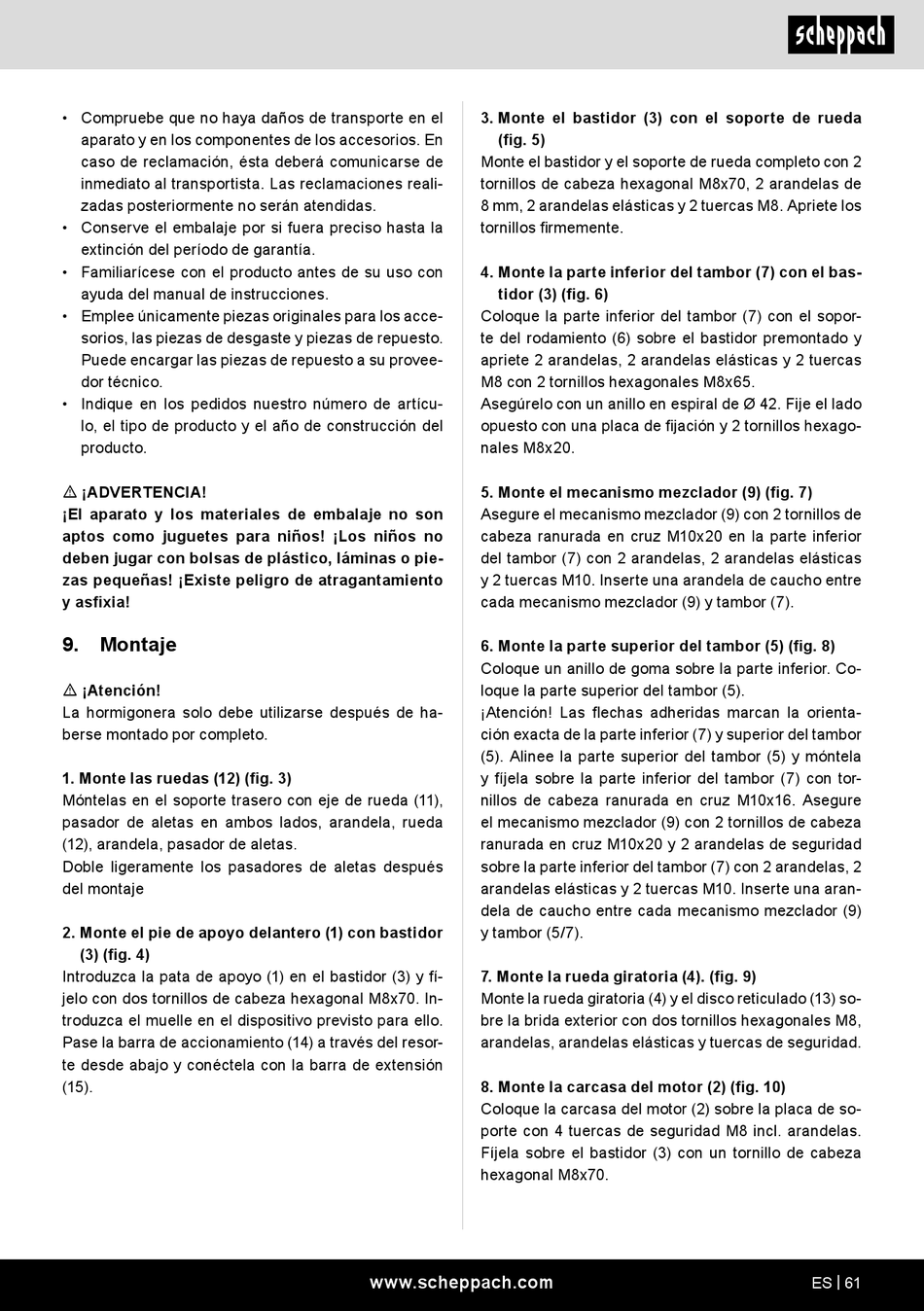

• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el producto antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de producto y el año de construcción del
producto.
m ¡ADVERTENCIA!
¡El aparato y los materiales de embalaje no son
aptos como juguetes para niños! ¡Los niños no
deben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
9.

Montaje

m ¡Atención!
La hormigonera solo debe utilizarse después de ha-
berse montado por completo.
1. Monte las ruedas (12) (fig. 3)
Móntelas en el soporte trasero con eje de rueda (11),
pasador de aletas en ambos lados, arandela, rueda
(12), arandela, pasador de aletas.
Doble ligeramente los pasadores de aletas después
del montaje
2. Monte el pie de apoyo delantero (1) con bastidor
(3) (fig. 4)
Introduzca la pata de apoyo (1) en el bastidor (3) y fí-
jelo con dos tornillos de cabeza hexagonal M8x70. In-
troduzca el muelle en el dispositivo previsto para ello.
Pase la barra de accionamiento (14) a través del resor-
te desde abajo y conéctela con la barra de extensión
(15).
3. Monte el bastidor (3) con el soporte de rueda
(fig. 5)
Monte el bastidor y el soporte de rueda completo con 2
tornillos de cabeza hexagonal M8x70, 2 arandelas de
8 mm, 2 arandelas elásticas y 2 tuercas M8. Apriete los
tornillos firmemente.
4. Monte la parte inferior del tambor (7) con el bas-
tidor (3) (fig. 6)
Coloque la parte inferior del tambor (7) con el sopor-
te del rodamiento (6) sobre el bastidor premontado y
apriete 2 arandelas, 2 arandelas elásticas y 2 tuercas
M8 con 2 tornillos hexagonales M8x65.
Asegúrelo con un anillo en espiral de Ø 42. Fije el lado
opuesto con una placa de fijación y 2 tornillos hexago-
nales M8x20.
5. Monte el mecanismo mezclador (9) (fig. 7)
Asegure el mecanismo mezclador (9) con 2 tornillos de
cabeza ranurada en cruz M10x20 en la parte inferior
del tambor (7) con 2 arandelas, 2 arandelas elásticas
y 2 tuercas M10. Inserte una arandela de caucho entre
cada mecanismo mezclador (9) y tambor (7).
6. Monte la parte superior del tambor (5) (fig. 8)
Coloque un anillo de goma sobre la parte inferior. Co-
loque la parte superior del tambor (5).
¡Atención! Las flechas adheridas marcan la orienta-
ción exacta de la parte inferior (7) y superior del tambor
(5). Alinee la parte superior del tambor (5) y móntela
y fíjela sobre la parte inferior del tambor (7) con tor-
nillos de cabeza ranurada en cruz M10x16. Asegure
el mecanismo mezclador (9) con 2 tornillos de cabeza
ranurada en cruz M10x20 y 2 arandelas de seguridad
sobre la parte inferior del tambor (7) con 2 arandelas, 2
arandelas elásticas y 2 tuercas M10. Inserte una aran-
dela de caucho entre cada mecanismo mezclador (9)
y tambor (5/7).
7. Monte la rueda giratoria (4). (fig. 9)
Monte la rueda giratoria (4) y el disco reticulado (13) so-
bre la brida exterior con dos tornillos hexagonales M8,
arandelas, arandelas elásticas y tuercas de seguridad.
8. Monte la carcasa del motor (2) (fig. 10)
Coloque la carcasa del motor (2) sobre la placa de so-
porte con 4 tuercas de seguridad M8 incl. arandelas.
Fíjela sobre el bastidor (3) con un tornillo de cabeza
hexagonal M8x70.
