Ermitteln der Montagebohrungen

●
Ermitteln und markieren Sie, welche Bohrungen an der Rackstrebe zum
Befestigen der Ausziehschienen verwendet werden sollen.
Sie können entweder die Bohrungen auf den vertikalen Rackstreben zählen oder
die im Dokumentationsset enthaltene Rackeinbau-Schablone verwenden. Prüfen Sie, ob
jede Ausziehschiene vorne und hinten auf gleicher Höhe befestigt wird und die beiden
Ausziehschienen rechts und links jeweils auf gleicher Höhe im Rack angebracht werden.
Die Rackeinbau-Schablone ist vier Rackeinheiten lang (17,78 cm/7,00 Zoll). Mithilfe der
Rackeinbau-Schablone stellen Sie sicher, dass der Server richtig in der Standardrackeinheit
platziert wird, d. h. der obere Teil des Systems befindet sich in der Mitte zwischen einer
Reihe von Bohrungen mit einem Abstand von ca. 1,3 cm (0,5 Zoll).
Die eine Seite der Rackeinbau-Schablone ist für den 4-Stützen-Rackeinbau, die andere Seite
für den 2-Stützen-Rackeinbau bestimmt. Anweisungen für den 2-Stützen-Rackeinbau
finden Sie im Sun Fire V440 Server Handbuch für 2-Stützen-Rackeinbau auf Ihrer
Dokumentations-CD.
Die 4-Stützen-Montagebohrungen auf der Rackeinbau-Schablone dienen zur Befestigung
der Montagewinkel der Ausziehschienen an der vertikalen Rackstrebe. Mit den oberen
und unteren Öffnungen für Sicherungsschrauben in der Schablone werden die
Gehäusewinkelschrauben, die den Server nach dem Einbau im Rack festhalten, positioniert.

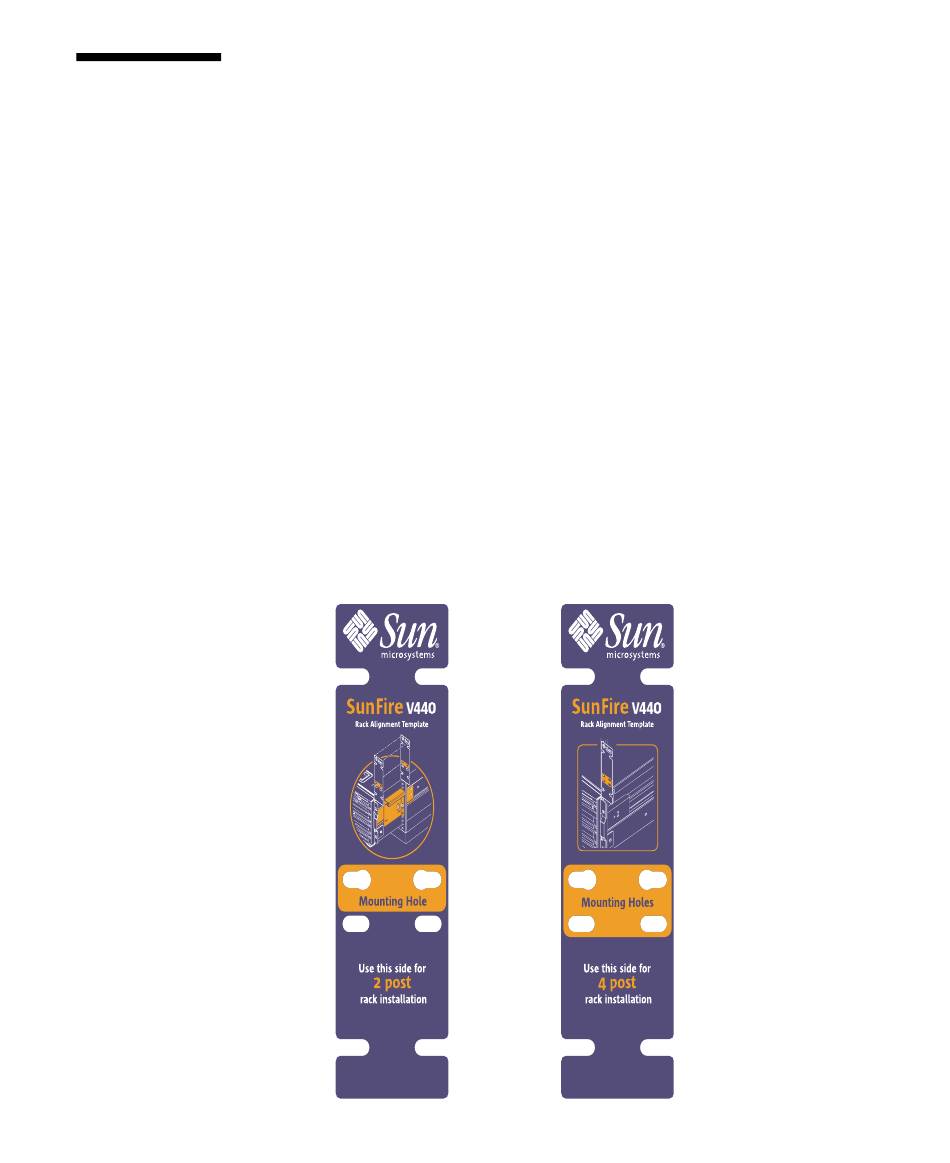

Die folgende Abbildung zeigt die beiden Seiten der Rackeinbau-Schablone.
Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank 11
