Sun Microsystems Sun Fire V440 Installationshandbuch Seite 39

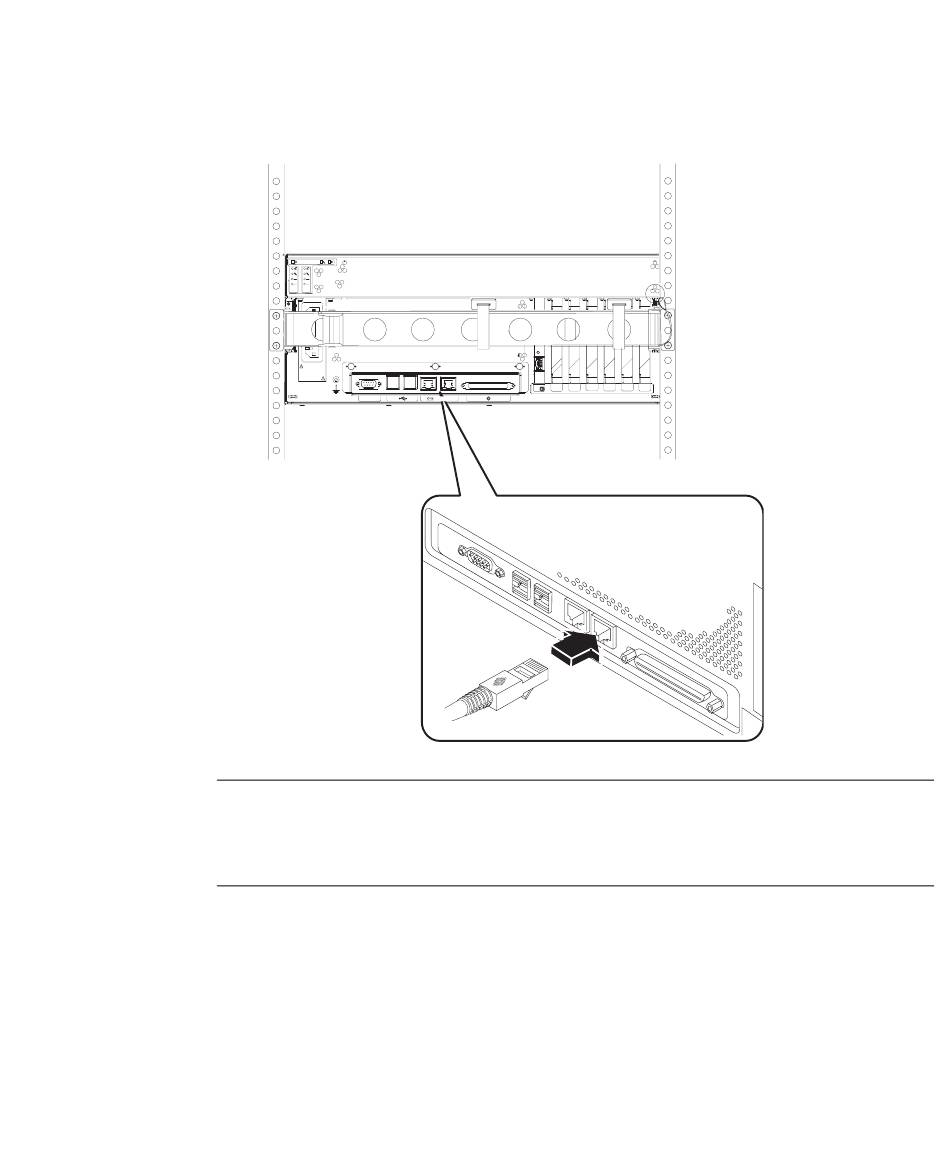

2. Stecken Sie ein nicht abgeschirmtes, verdrilltes Kabel (UTP-Kabel, Kategorie 5),
das in Ihrem Ship Kit enthalten ist, in die entsprechende RJ-45-Buchse.
Die Lasche des Steckers sollte hörbar einrasten. Das Kabel darf maximal 100 Meter
lang sein.
AC AC 0 AC AC 1
CAUTION: In order to remove all
power from this unit, disconnect
all power cords.
ATTENTION: Pour mettre le systeme
hors tension, il est imperatif de
debrancher tous les cordons d
alimentation
VORSICHT: Trennen Sie alle
Stromkable um die, gesamte
SERIAL
Hinweis: Da der Sun Fire V440 Server über zwei RJ-45-Anschlüsse verfügt, sollten
Sie, um einer späteren Verwechslung vorzubeugen, jedes Kabel an seinen beiden
Enden markieren, damit Sie wissen, welches Kabel mit welchem Anschluss
verbunden ist.
3. Stecken Sie das Kabel in den RJ-45-Anschluss, um das System in Ihr Ethernet-
Netzwerk einzubinden.
Wenn Sie weitere Informationen zum Anschließen an Ihr Netzwerk benötigen,
wenden Sie sich an Ihren Netzwerkadministrator.
Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank
0 1
2 3
1
0 RMC RMC PCI 5 PCI 5
33/66MHz 33/66MHz
10/100/1000
PCI 4 PCI 4 PCI 3 PCI 3 PCI 2 PCI 2 PCI 1 PCI 1 PCI 0 PCI 0
33/66MHz 33/66MHz 33 MHz 33 MHz 33/66MHz 33/66MHz 33MHz 33MHz 33MHz 33MHz
31
