Installieren der Kabelführung
In dieser Anleitung wird beschrieben, wie Sie die Kabelführung an einem Server
anbringen, der bereits in einen Schrank eingebaut ist.
Zur Installation der Kabelführung und für den Anschluss der Kabel benötigen Sie
die folgenden Komponenten aus dem Ship Kit und dem Rackeinbau-Kit:
Kabelführung
■
Ethernet (RJ-45)-Kabel
■
Darüber hinaus sind zwei Netzkabel erforderlich, die nicht im Lieferumfang
enthalten sind.
Kabelführung
1. Lösen Sie die vier Schrauben, mit denen das System an der linken und rechten
vertikalen Strebe vorne im Schrank befestigt ist.
2. Ziehen Sie den Server vorsichtig 7-8 cm aus dem Schrank.
Der Einbau der Kabelführung wird dadurch erleichtert.
20 Sun Fire™ V440 Server Installationshandbuch • Juli 2003

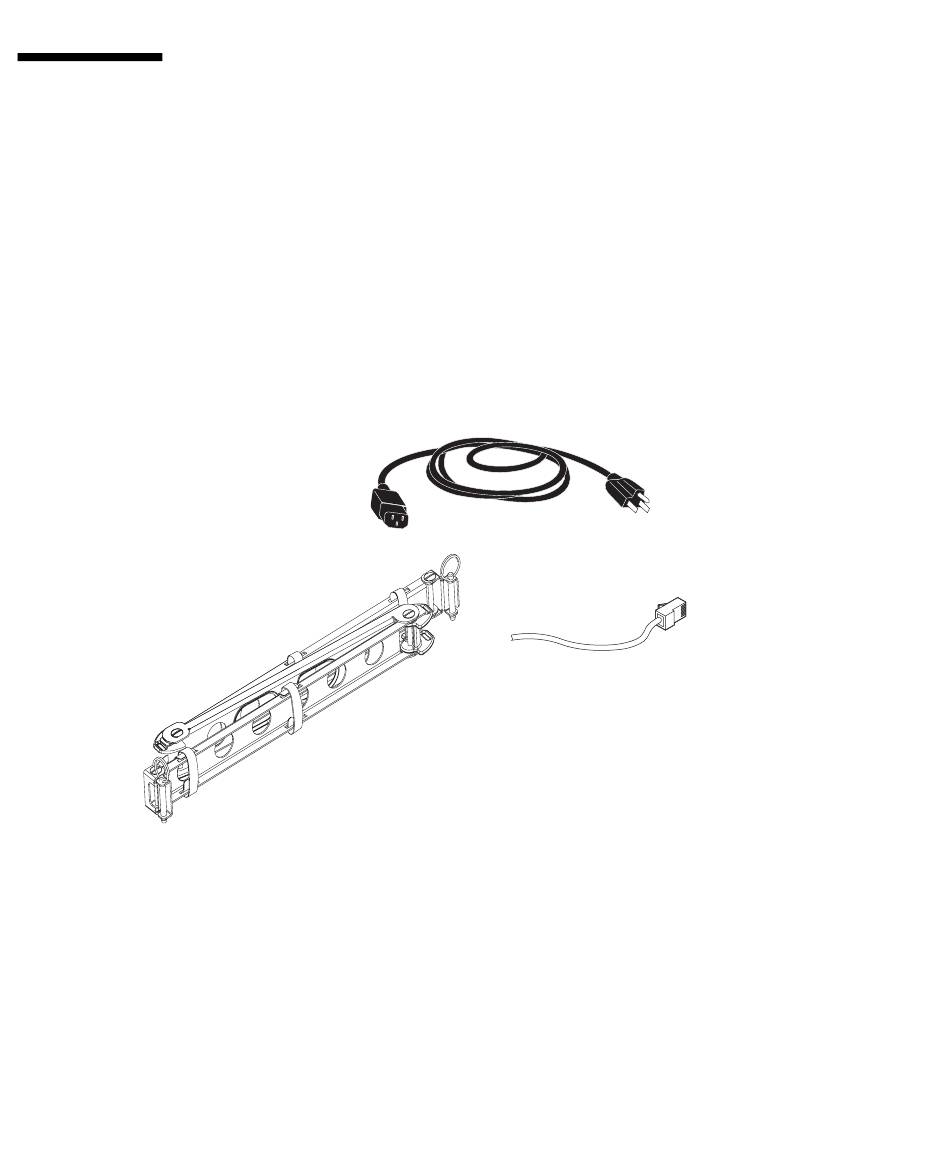

Netzkabel (2)
(Nicht im Kit enthalten)
Ethernet-RJ-45-Kabel
Ihre Ausrüstung kann im Vergleich zur Abbildung
etwas anders aussehen.
