4. Befestigen Sie das rechte Ende der Kabelführung an der Ausziehschiene.
(Der Zylinder, der Winkel und der Speed-Pin auf der rechten Seite der Kabelführung
entsprechen in etwa denen auf der linken Seite, wie in Abbildung auf der
vorhergehenden Seite dargestellt.)
a. Gehen Sie zu der Ausziehschiene auf der rechten Seite des Servers (von hinten
gesehen).
b. Suchen Sie den Zylinder am Ende der Ausziehschiene.

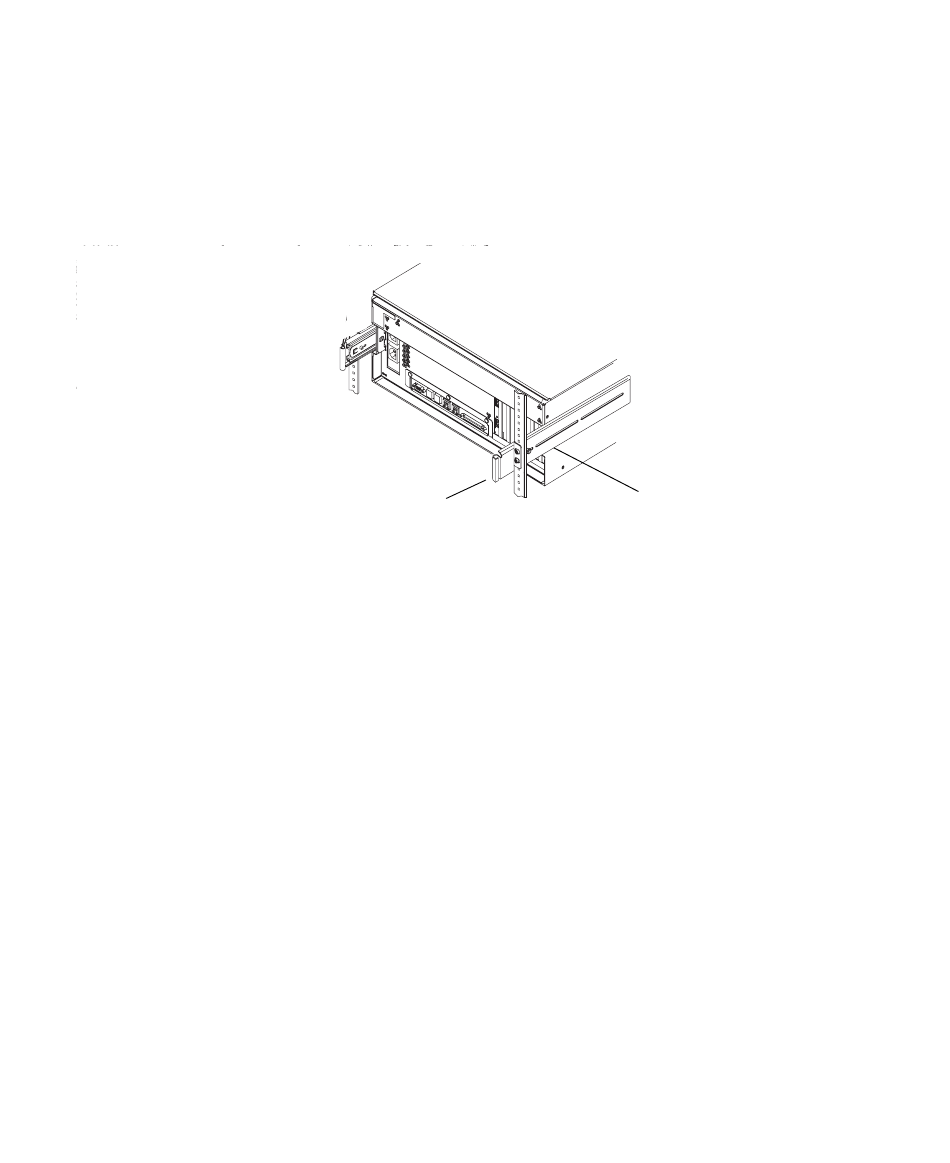

Zylinder der Ausziehschiene
c. Suchen Sie den Winkel am rechten Ende der Kabelführung.
Der Winkel besitzt oben und unten Öffnungen.
d. Schieben Sie den Winkel der Kabelführung über den Zylinder, so dass die
Öffnungen des Winkels mit den Öffnungen des Zylinders übereinstimmen.
Unter Umständen müssen Sie den Winkel drehen, um die Öffnungen des Winkels
mit den Öffnungen des Zylinders auszurichten. Es kann auch notwendig sein, die
Klettverschlüsse auf der Kabelführung zu lösen, um das Einschieben in das Rack
zu erleichtern.
e. Suchen Sie den Speed-Pin am Ende der Kabelführung.
Der Speed-Pin verbindet die Kabelführung mit der Ausziehschiene.
f. Stecken Sie den Speed-Pin durch die ausgerichteten Öffnungen von Winkel
und Zylinder, und drücken Sie kräftig.
Kapitel 2 Einbau eines Sun Fire V440 Servers in einen 4-Stützen Schrank
(
Rechte Ausziehschiene
