Quick CHC 1202 M Benutzerhandbuch Seite 5

INSTALLATION DES DREHZAHLSENSORS
Die Installation des Kettenzählgeräts unterteilt sich in drei Phasen: Installation des Drehzahlsensors an der
Ankerwinde, Installation des Geräts an der Wand und elektrischer Anschluss.
Quick -Ankerwinden
®
®
Alle Quick -Ankerwinden sind bereits serienmäßig mit einem Drehzahlsensor ausgestattet, der für den
Gebrauch mit dem Kettenzählgerät CHC 1202 M geeignet ist.
Andere Ankerwinden
Um die Länge der herabgelassenen Kette zu messen, zählt das Kettenzählgerät die Anzahl der Umdrehun-
gen, die das Zahnrad, das die Kette bewegt (Kettennuss), ausführt.
Zusammen mit dem Gerät wird ein Sensor-Ausrüstungssatz mitgeliefert, der aus einem zylindrischen Ma-
gneten, einem Magnetfeld-Sensor und zwei Passstücken, die zur Befestigung des Sensors zu verwenden
ist, besteht. Der Magnet muss an der Kettennuss festgemacht werden, während der magnetische Sensor
an der Grundlage der Ankerwinde festgemacht werden muss.
Im nachfolgenden wird ein typisches Installationsverfahren beschrieben. Es ist nicht möglich, ein Ver-
fahren zu beschreiben, dass sich auf alle Ankerwindentypen anwenden lässt.

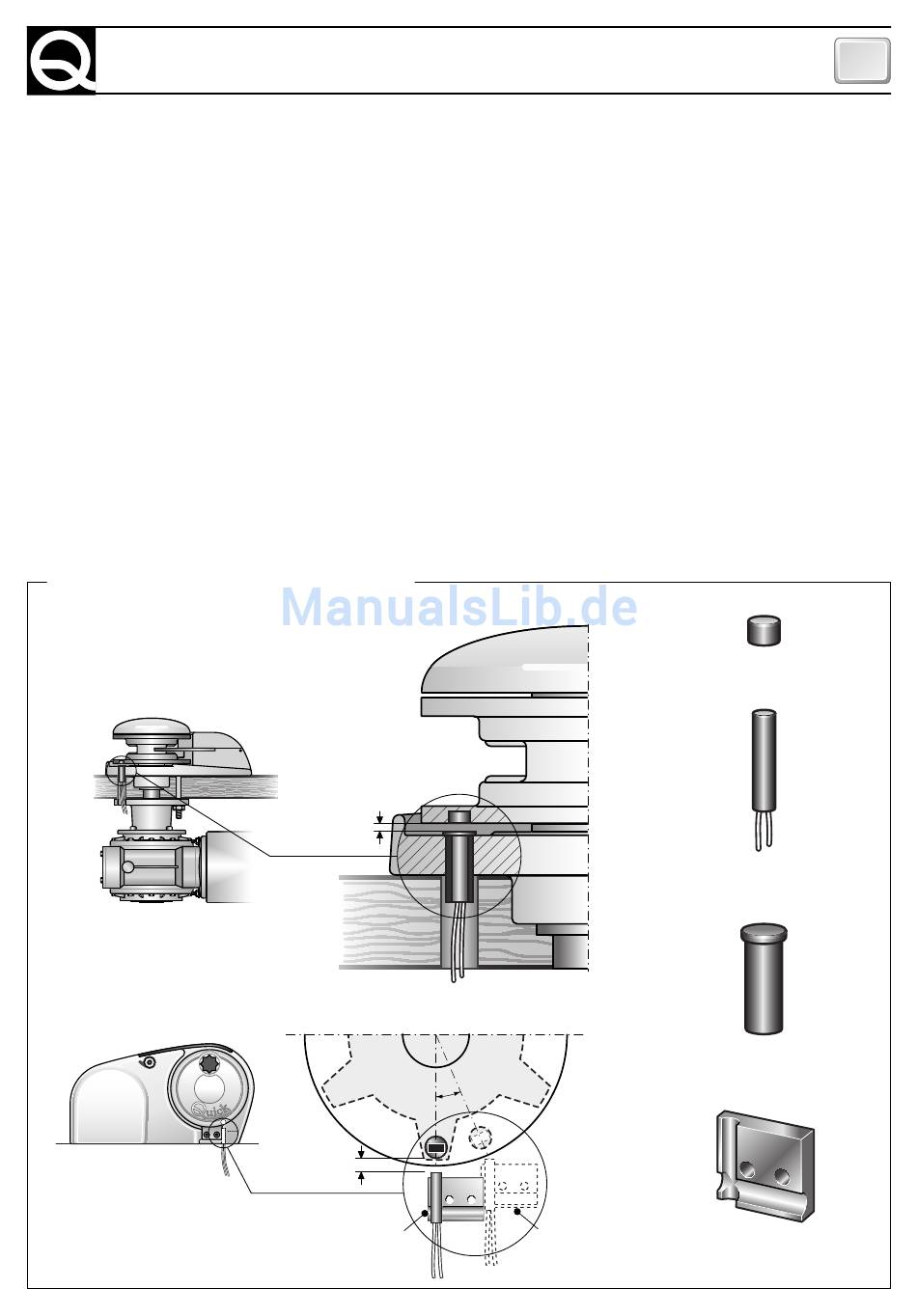

INSTALLATIONBEISPIELE DES SENSOR
Ankerwindendrehungen mit
Waagerechter achse
Ankerwinden mit
Sankrechter achse
Max. 10 mm
Max. 10 mm
Ideale
installation
INSTALLATION
1 1
3 3
2 2
± 20¡
1 1
2 2
4 4
2 2 2 2
Maximale
Abweichung
D
1
MAGNETEN
2
SENSOR
3
ADAPTER
4
ADAPTER
5
