INSTALACIÒN DEL SENSOR
La instalación del cuenta cadena es dividida en tres fases: instalación del sensor en el molinete, instala-
ción del cuenta cadena en la pared y conexión electrica.
Molinete Quick
®
Todos los molinetes Quick
cadena CHC 1202 M.
Otros molinetes
El cuenta cadena, para poder medir la longitud de cadena bajada, tiene que contar el número de vueltas
que cumple el engranaje que mueve la cadena (roldana). Junto con el cuenta cadena suministramos el kit
sensor que está compuesto por un imán cilindrico, un sensor de campo magnético y dos adaptadores pál-
sticos para fijar el sensor. El imán tendrá que ser fijado a la roldana mientras el sensor magnético tendrá
que ser fijado a la base del molinete.
En seguida será descrito un procedimiento de instalación tìpica. No es posible describir un procedimiento
que se pueda aplicar a todos los tipos de molinetes. Adaptar éste procedimiento para satisfacer los pro-
pios requisitos.

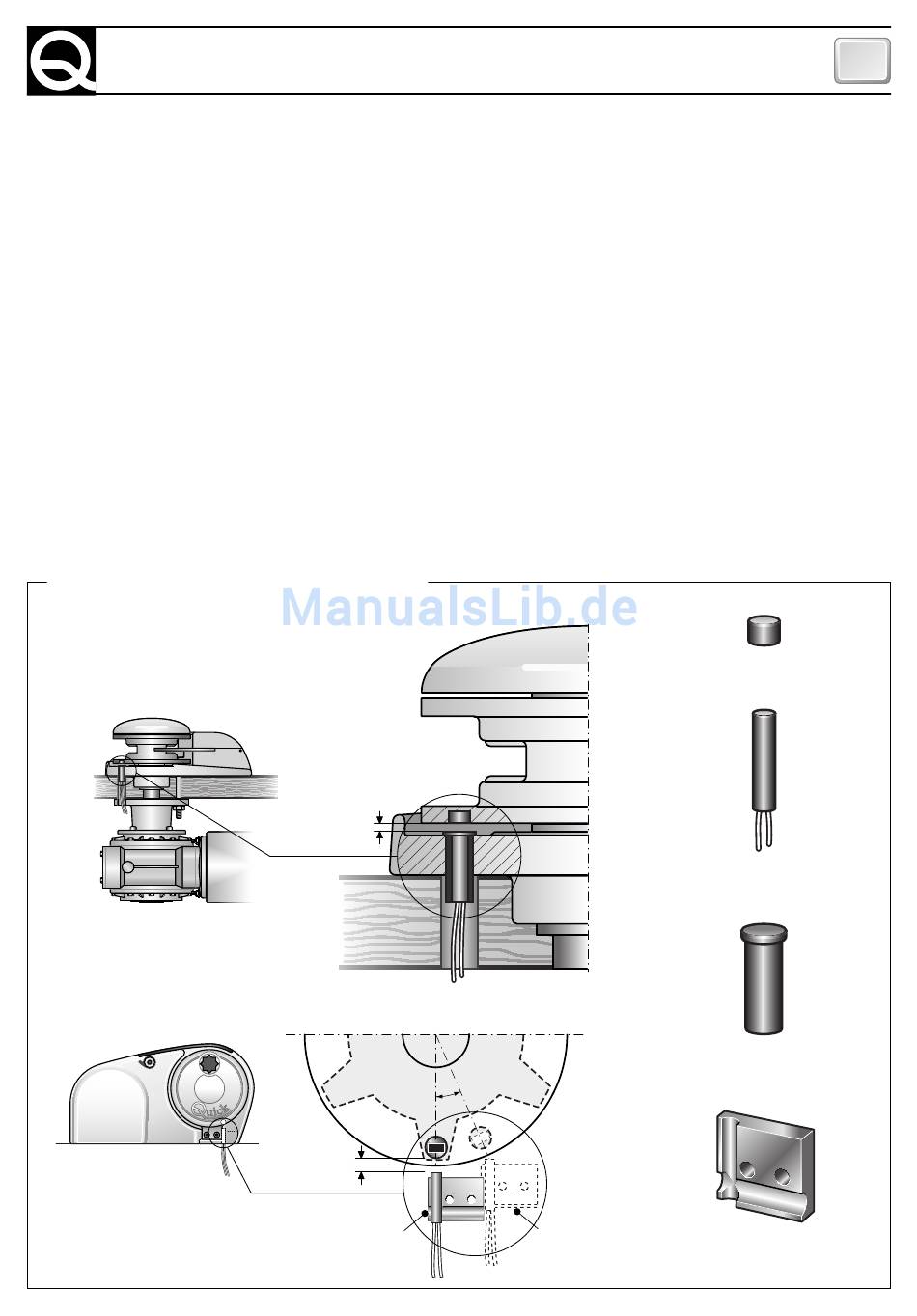

EJEMPLOS DE INSTALACION DEL SENSOR
Molinete con eje vertical
Molinete con eje horizontal
®
están ya dotados, de serie, del sensor apto para ser utilizado con el cuenta
Max. 10 mm
Max. 10 mm
Installacion
ideal
1 1
3 3
2 2
± 20¡
1 1
2 2
4 4
2 2 2 2
Proximidad
maxima
INSTALACIÓN
1
IMŸN
2
SENSOR
3
ADAPTADORES
4
ADAPTADORES
E
33
