INSTALACIÓN
E

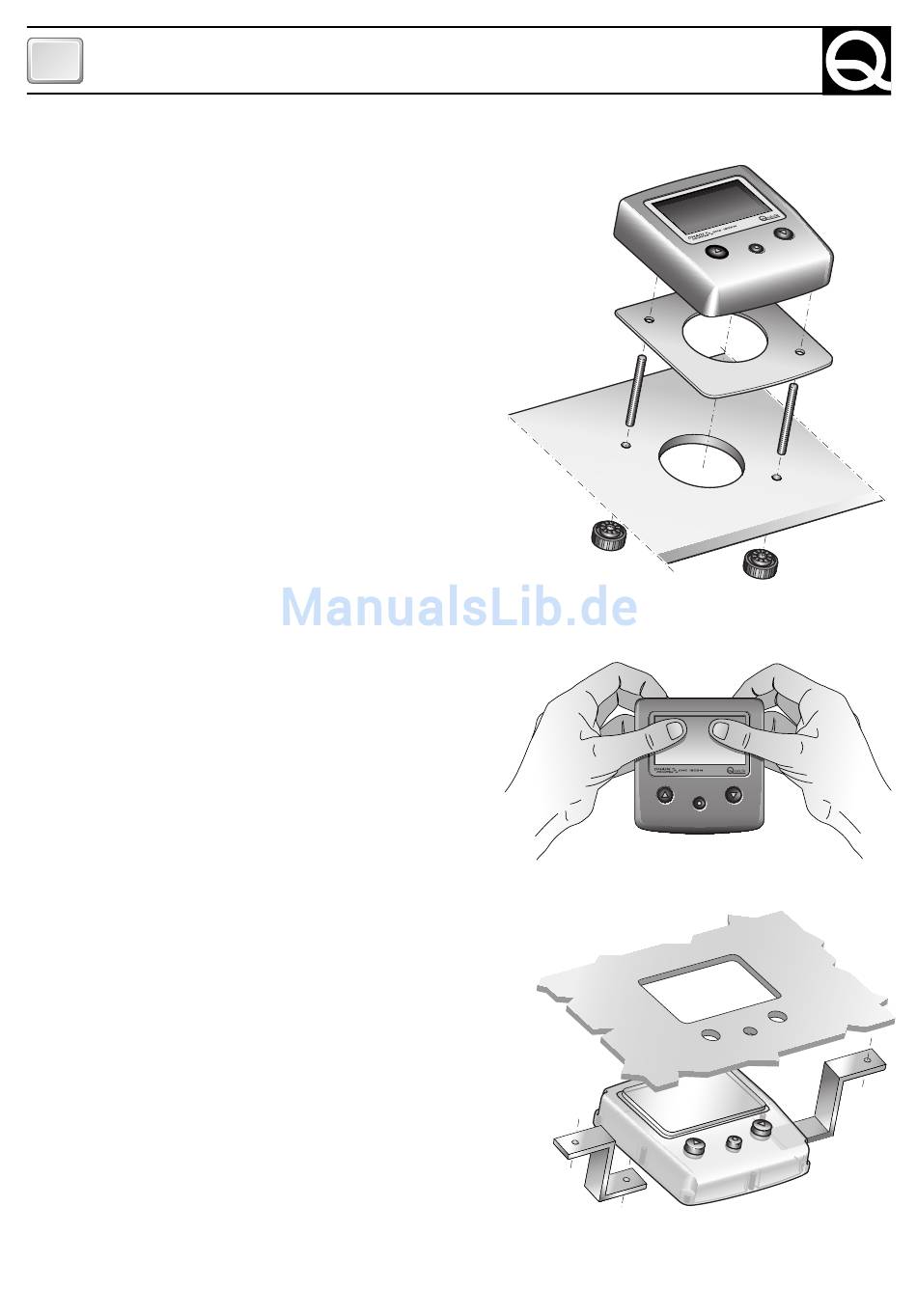

Instalación sobre el panel
Después de haber escogido donde posicionar el cuenta
cadena, proceder como se muestra a continuación:
• Posicionar la plantilla (suministrada con el cuenta
cadena) sobre la superficie donde será instalado el
cuenta cadena.
• Marcar el centro de cada agujero.
• Hacer los agujeros para pasar los tornillos sin cabezas
con una broca de diámetro 5 mm.
• Hacer el agujero para la parte posterior del cuenta
cadena con una fresa de diámetro 56 mm.
• Quitar la plantilla y eventuales babas presentes en los
agujeros.
• Atornillar los tornillos sin cabezas atrás del cuenta
cadena.
• Aplicar la guarnición al cuenta cadena.
• Introducir el cuenta cadena en su alojamiento.
• Fijar el cuenta cadena al panel atornillando las dos
tuercas suministradas.
Instalación atrás del panel
Después de haber posicionado el cuenta cadena,proceder
como se muestra a continuación:
• Quitar el marco del cuenta cadena como se muestra
en la figura.
• Posicionar la plantilla (suministrada) sobre la superfi-
cie donde será instalado el cuenta cadena.
• Marcar el centro de cada agujero.
• Hacer los agujeros para el paso de los pulsadores
laterales con una broca de diámetro 10 mm.
• Hacer el agujero para el paso del pulsador central con
una broca de diámetro 7 mm.
• Hacer el ojal rectangular para el display del cuenta
cadena.
• Quitar la plantilla y eventuales babas presentes en los
agujeros.
• Fijar el cuenta cadena al panel trámite dos soportes
(no se suministran).
• Verificar el recorrido de los pulsadores del cuenta
cadena (no tiene que haber roce que pueda bloquear
los pulsadores).
