Quick CHC 1202 M Benutzerhandbuch Seite 8

INSTALLATION
D

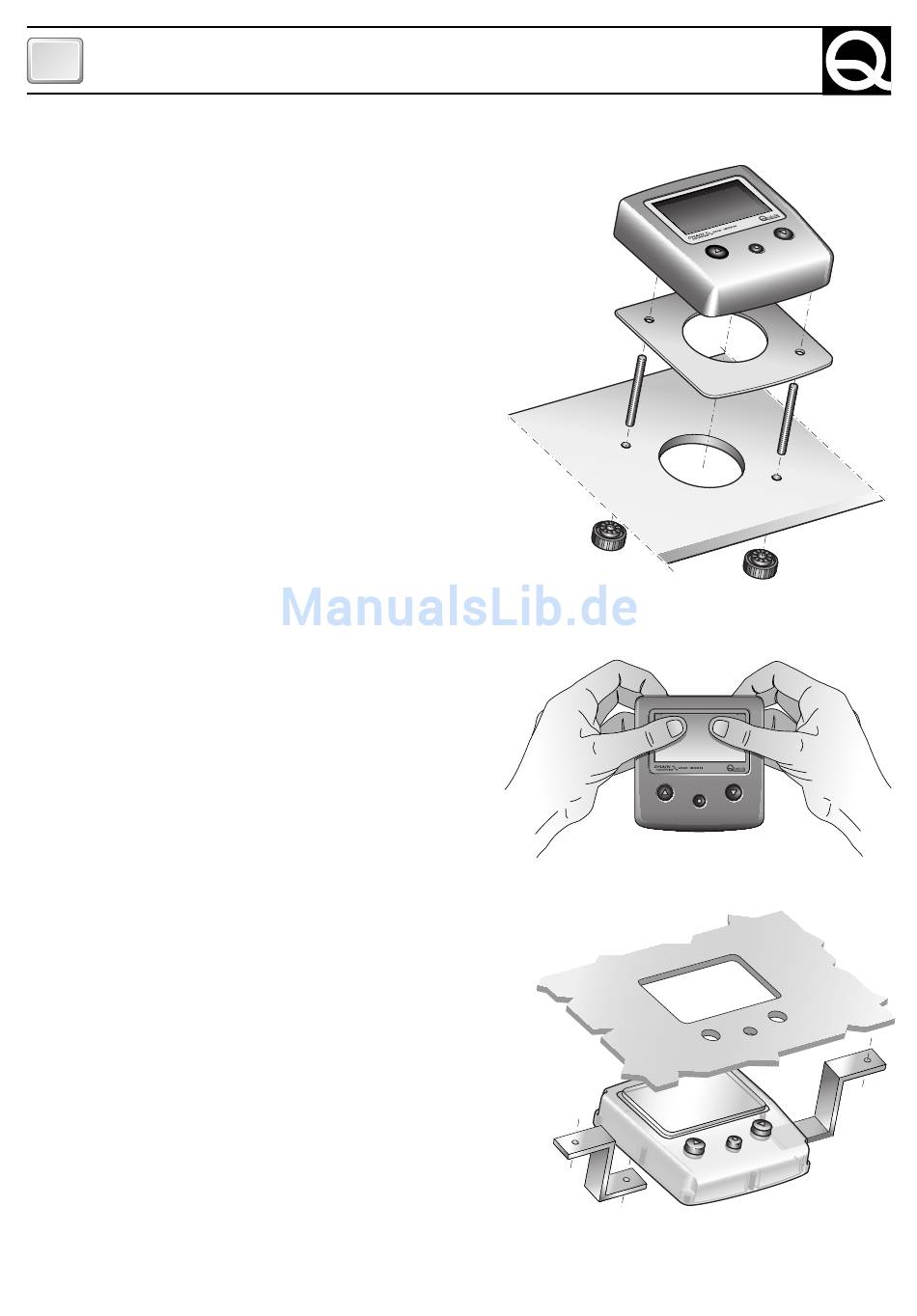

Installation an der Tafel
Nachdem man die Stelle ausgewählt hat, an der das Ge-
rät positioniert werden soll, muss man wie im folgenden
beschrieben vorgehen:
• Die Bohrschablone (als Ausrüstungszubehör mitgelie-
fert) auf der Oberfläche auflegen, auf der das Gerät
installiert werden soll.
• Die Mitte eines jeden Lochs markieren.
• Die Bohrungen für die Passage der Gewindestifte mit
einer Spitze, die einen Durchmesser von 5 mm auf
weist, ausführen.
• Die Bohrung für die Rückseite des Geräts mit einem
Fräser ausführen, dessen Durchmesser 56 mm beträgt.
• Die Schablone sowie eventuelle an den Bohrunge
vorhandene Grate entfernen.
• Die Gewindestifte an der Rückseite des Geräts an-
schrauben.
• Die Dichtung am Gerät anbringen.
• Das Gerät in seinen Sitz einsetzen.
• Das Gerät an der Tafel festmachen, indem man die bei-
den mitgelieferten Muttern anschraubt.
Installation an der Tafel-Rückseite
Nachdem man die Stelle ausgewählt hat, an der das Ge-
rät positioniert werden soll, muss man wie im folgenden
beschrieben vorgehen:
• Den Umfassungsrahmen des Geräts wie im nachfol-
genden dargestellt abnehmen.
• Die Bohrschablone (als Ausrüstungszubehör mitgelie-
fert) auf der Oberfläche auflegen, auf der das Gerät
installiert werden soll.
• Die Mitte eines jeden Lochs markieren.
• Die Bohrungen für die Passage der seitlichen Tasten
mit einer Spitze, die einen Durchmesser von 10 Milli-
meter beträgt, ausführen.
• Die Bohrungen für die Passage der mittleren Taste mit
einer Spitze, die einen Durchmesser von 7 Millimeter
aufweist, ausführen.
• Die rechteckige Öffnung für das Display des Geräts
herstellen.
• Die Schablone sowie eventuelle an den Bohrungen vor-
handene Grate entfernen.
• Das Gerät mit zwei Bügeln an der Tafel festmachen
(nicht im Zubehör inbegriffen).
• Kontrollieren, ob sich die Tasten des Geräts leicht
drücken lassen (es dürfen keine Reibungsstellen vor-
liegen, durch die die Tasten blockiert werden).
