INSTALACIÓN
E
INSTALACIÓN DE LOS TERMINALES
Para poder hacer funcionar correctamente la transmisión de datos entre más cuenta cadenas es indi-
spensable la instalación de los terminales (150 ohm). El terminal tiene que ser insertado entre las segna-

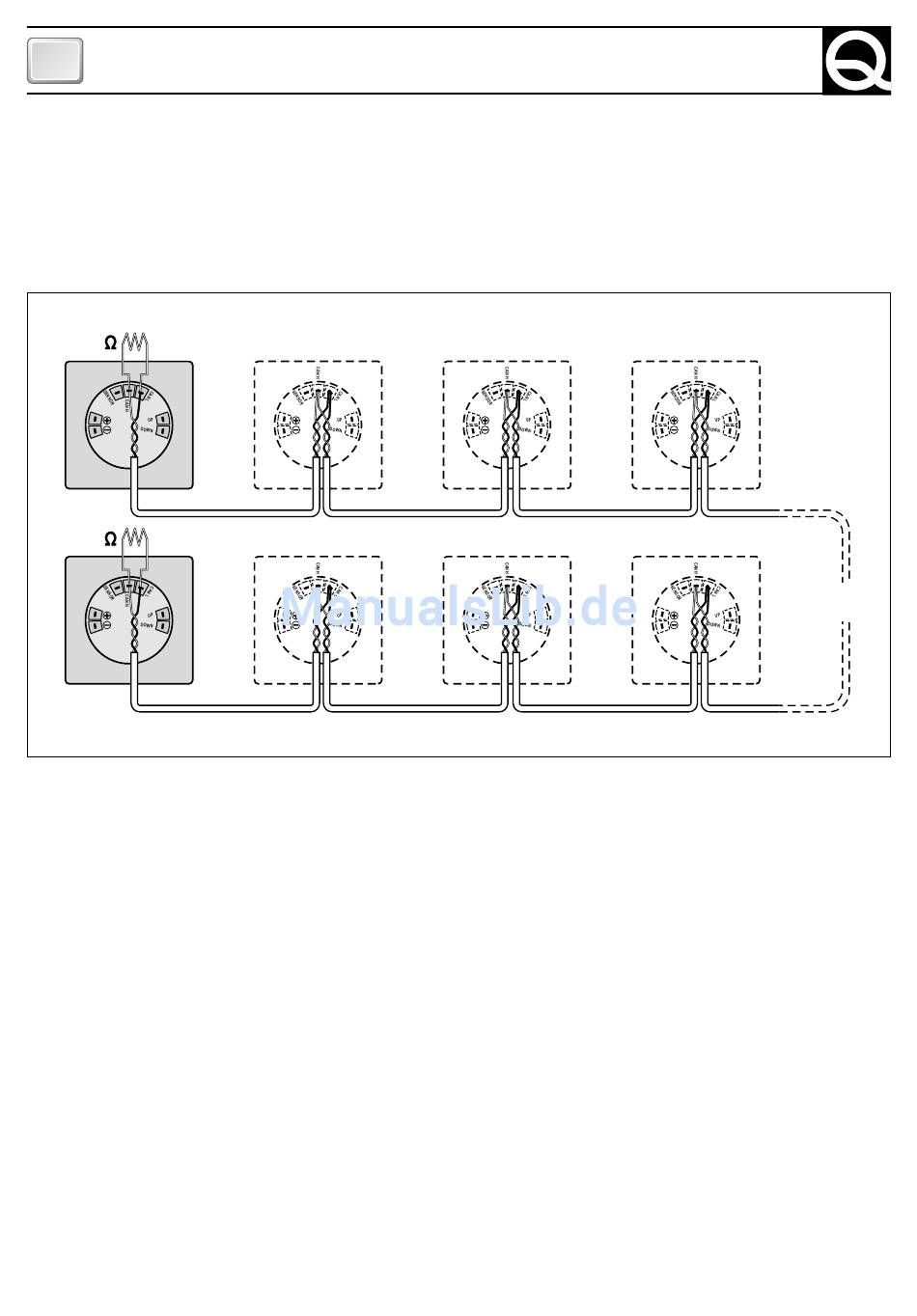

les CANH y CANL del primero y del último cuenta cadena que componen la red, como está mostrado en
el siguiente esquema:
150
1
150
20
No instalar el terminal si se tiene un solo cuenta cadena.
