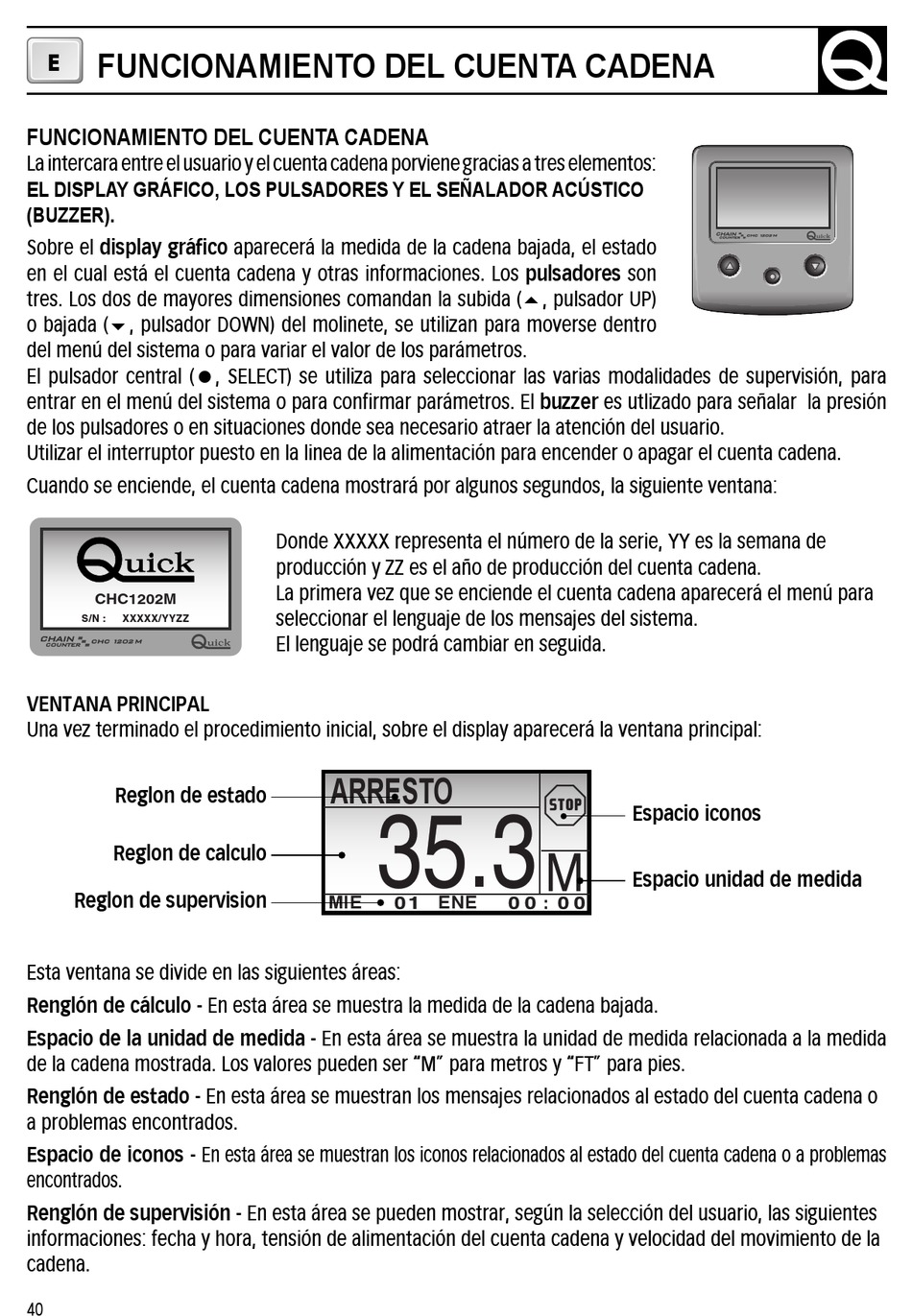

FUNCIONAMIENTO DEL CUENTA CADENA
E
FUNCIONAMIENTO DEL CUENTA CADENA
La intercara entre el usuario y el cuenta cadena porviene gracias a tres elementos:
EL DISPLAY GRÁFICO, LOS PULSADORES Y EL SEÑALADOR ACÚSTICO
(BUZZER).
Sobre el display gráfico aparecerá la medida de la cadena bajada, el estado
en el cual está el cuenta cadena y otras informaciones. Los pulsadores son
tres. Los dos de mayores dimensiones comandan la subida ( , pulsador UP)
o bajada ( , pulsador DOWN) del molinete, se utilizan para moverse dentro
del menú del sistema o para variar el valor de los parámetros.
El pulsador central ( , SELECT) se utiliza para seleccionar las varias modalidades de supervisión, para
entrar en el menú del sistema o para confirmar parámetros. El buzzer es utlizado para señalar la presión
de los pulsadores o en situaciones donde sea necesario atraer la atención del usuario.
Utilizar el interruptor puesto en la linea de la alimentación para encender o apagar el cuenta cadena.
Cuando se enciende, el cuenta cadena mostrará por algunos segundos, la siguiente ventana:
CHC1202M
S/N : XXXXX/YYZZ
VENTANA PRINCIPAL
Una vez terminado el procedimiento inicial, sobre el display aparecerá la ventana principal:
Reglon de estado
Reglon de calculo
Reglon de supervision
Esta ventana se divide en las siguientes áreas:
Renglón de cálculo - En esta área se muestra la medida de la cadena bajada.
Espacio de la unidad de medida - En esta área se muestra la unidad de medida relacionada a la medida
de la cadena mostrada. Los valores pueden ser ≈M∆ para metros y ≈FT∆ para pies.
Renglón de estado - En esta área se muestran los mensajes relacionados al estado del cuenta cadena o
a problemas encontrados.
Espacio de iconos - En esta área se muestran los iconos relacionados al estado del cuenta cadena o a problemas
encontrados.
Renglón de supervisión - En esta área se pueden mostrar, según la selección del usuario, las siguientes
informaciones: fecha y hora, tensión de alimentación del cuenta cadena y velocidad del movimiento de la
cadena.
40
Donde XXXXX representa el número de la serie, YY es la semana de
producción y ZZ es el año de producción del cuenta cadena.
La primera vez que se enciende el cuenta cadena aparecerá el menú para
seleccionar el lenguaje de los mensajes del sistema.
El lenguaje se podrá cambiar en seguida.
ARRESTO
MIE ENE
Espacio iconos
Espacio unidad de medida
