3 Produktbeschreibung
3.1 Funktion
Membranpumpen sind trocken verdichtende Verdrängerpumpen. Die Bewegung von Membranen er-
zeugt eine periodische Veränderung des Schöpfraumvolumens. Ventile öffnen und schließen durch die
Gasströmung selbsttätig. Das Pumpenaggregat ist direkt mit dem Antriebsmotor verbunden.
8

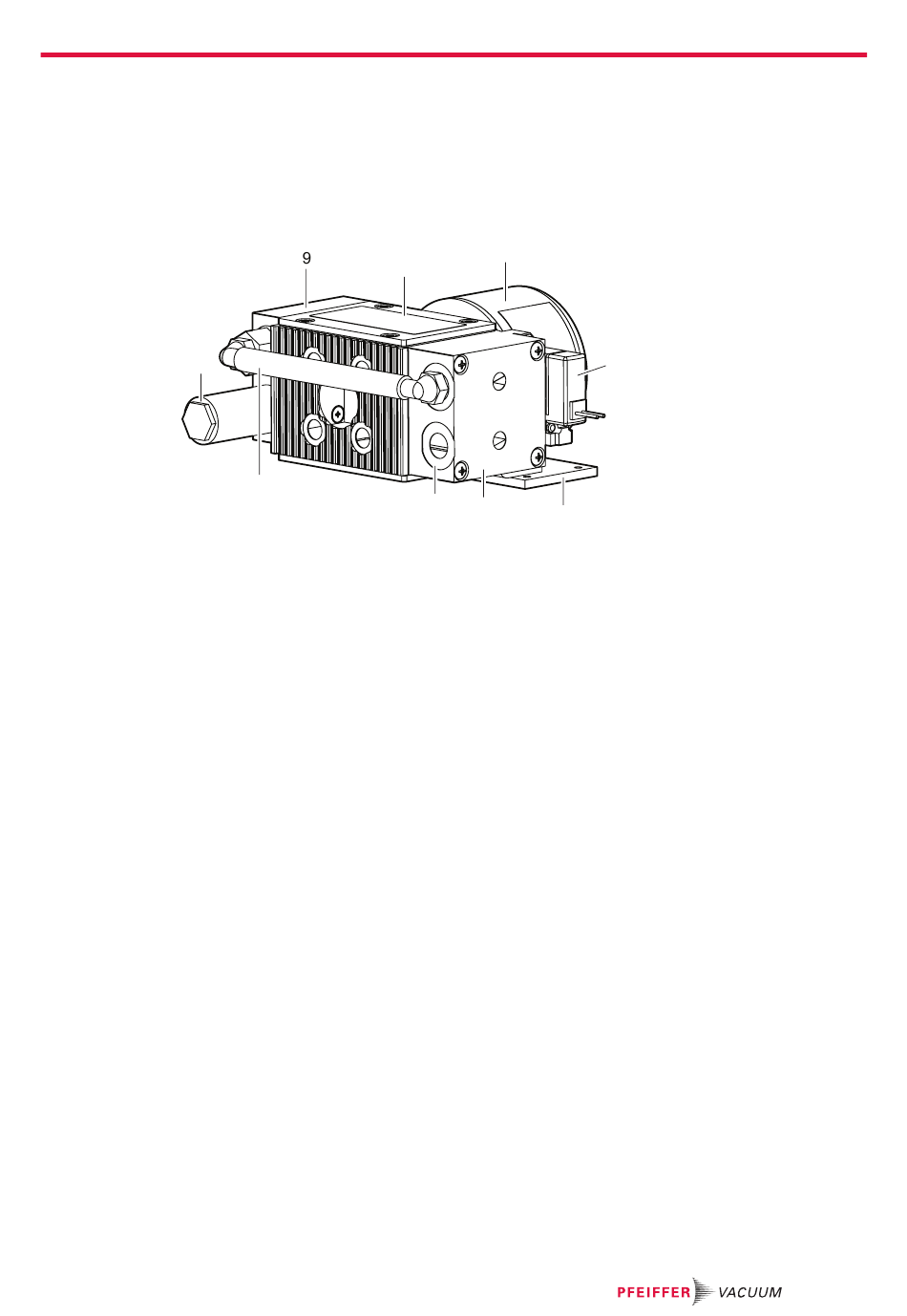

Abb. 2:
1 Gehäusedeckel
2 Antriebsmotor
3 Magnetventil des Gasballastsystems
4 Befestigungsplatte
5 Membrankopf 1
3.1.1 Antrieb
Der Antriebsmotor ist ein Gleichstrommotor mit einem Spannungsbereich von 24 V DC (±10 %).
Der Antriebsmotor hat keinen Netzschalter und keinen Übertemperaturschutz.
3.1.2 Pumpsystem
Die Membranpumpe hat 2 Membranköpfe und 2 Pumpstufen.
3.1.3 Kühlung
Die Membranpumpe ist konvektionsgekühlt. Der Antriebsmotor hat keinen eigenen Lüfter.
3.1.4 Gasballast
Ein integriertes Gasballastsystem dient der gesteuerten Zufuhr von Umgebungsluft oder Inertgas in den
Schöpfraum. Gasballast unterstützt die Verringerung von anfallendem Kondensat im Pumpsystem. Ein
geöffnetes Magnetventil des Gasballastsystems ermöglicht einen sicheren Start der Membranpumpe
unter Vakuum. Das Magnetventil ist stromlos geschlossen.
1
7
Aufbau der Membranpumpe
2
6
5
4
6
Vakuumanschluss G 1/8"
7
Schlauchverbindung
8
Auspuffanschluss mit Schalldämpfer
9
Membrankopf 2
Produktbeschreibung
3
17/42
