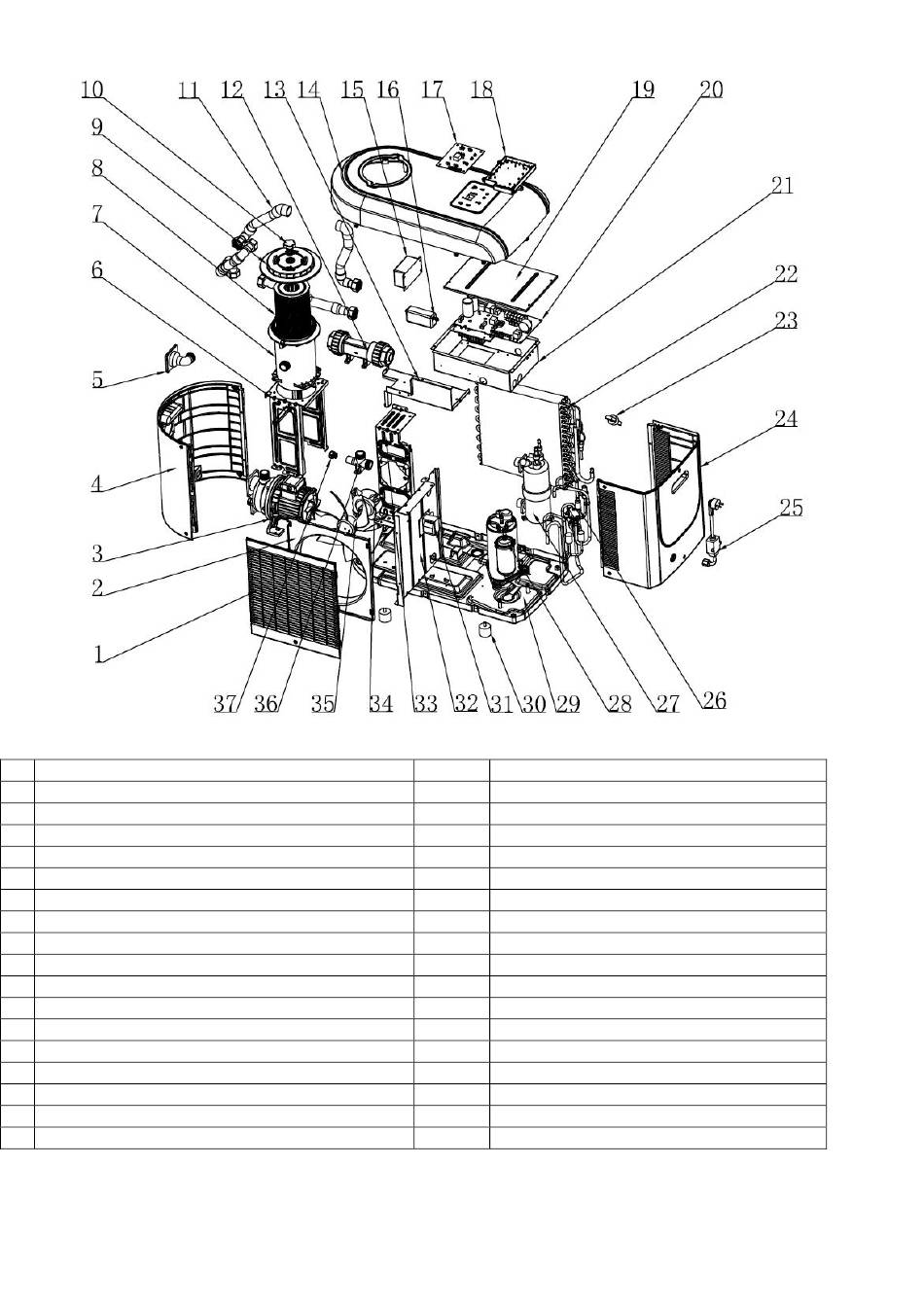

Explosionszeichnung
1
Schutzgitter
2
Leitblech
3
Umwälzpumpe
4
Hintere Abdeckung
5
Innerer Anschluss für den Wassereingang
6
Halterung des Filtergehäuses
7
Filtergehäuse
8
Kartuschenfilter
9
Verschluss des Filtergehäuses
10 Einfüllventil
11 Innerer Verbindungsschlauch
12 Salz-Elektrolysegerät
13 Halterung des Salz-Elektrolysegeräts
14 Obere Abdeckung
15 Steuereinheit des Salz-Elektrolysegeräts
16 Antriebseinheit des Salz-Elektrolysegeräts
17 Elektronikplatine der Schnittstelle
18 Gehäuse der Elektronikplatine der Schnittstelle
19
Abdeckung der elektronischen Hauptplatine
20
Elektronische Hauptplatine
21
Gehäuse der elektronischen Hauptplatine
22
Verdampfer
23
Durchflusssensor
24
Vordere Abdeckung
25
Stromkabel
26
Kupferrohr für den Wasserumlauf
27
Titan-Wärmetauscher
28
Rotierender Kompressor
29
Hauptrahmen
30
Gummifüße
31
Reaktor
32
Trennwand
33
Halterung des Ventilatorantriebs
34
Antrieb des Ventilators
35
Propeller des Ventilators
36 & 37
Ableitungen und Verschlüsse der Ableitungen
POOLICAN HANDBUCH V1122_F_Seite 14 von 36
