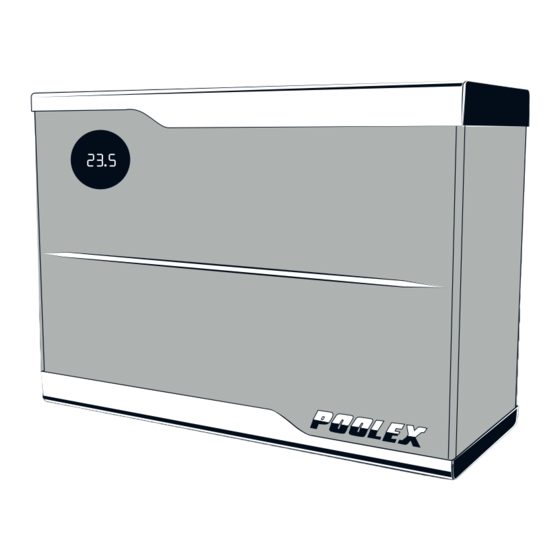

- Seite 1 Silent Jet FI Installations- und Benutzerhandbuch für Ihre Wärmepumpe www.poolstar.fr...
- Seite 2 Warnungen Diese Wärmepumpe enthält ein brennbares Kältemittel R32. Eingriffe in den Kältemittelkreislauf sind ohne gültige Genehmigung verboten. Vor Arbeiten am Kältemittelkreislauf sind folgende Vorsichtsmaßnahmen für sicheres Arbeiten erforderlich. 1. Arbeitsablauf Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren.
-
Seite 3: Danksagung
Konstruktion und Fertigung von Schwimmbecken-Wärmepumpen. Wir haben den Anspruch, Ihnen ein qualitativ hochwertiges Produkt mit hervorragenden Leistungseigen- schaften zu liefern. Die vorliegende Anleitung wurde mit größter Sorgfalt erstellt und soll Ihnen dabei helfen, die Vorzüge Ihrer Poolex-Wärmepumpe bestmöglich zu nutzen. - Seite 4 Sie müssen dem Installateur ausgehändigt und vom Nutzer aufbewahrt werden. Falls Sie die Anleitung verlieren sollten, verweisen wir auf die Website: www.Poolex.fr Alle in der vorliegenden Anleitung enthaltenen Anweisungen und Empfehlungen müssen sorgfältig gelesen und zur Kenntnis genommen werden, da sie wichtige Informationen zur sicheren Handhabung und Bedienung der Wärmepumpe beinhalten.
-
Seite 5: Inhaltsverzeichnis
Inhalt Allgemeinheit Allgemeine Lieferbedingungen Sicherheitshinweise Wasserversorgung Beschreibung Packungsinhalt Haupteigenschaften Technische Eigenschaften Abmessungen des Gerätes Explosionszeichnung Installation Voraussetzung Klassisches Installationsdiagramm Anschluss des Kondensatablass-Kits Installation des Geräts auf leisen Stützen Hydraulikanschluss Elektroinstallation Elektrische Verbindung verwenden Boitier de commande Mise en route et verrouillage Modes de fonctionnement Réglage de la température de consigne Réglage de l’horloge... -
Seite 6: Allgemeinheit
1. Allgemeines Allgemeine Lieferbedingungen Der Versand der Ware erfolgt frachtfrei und einschließlich Verpackung auf Risiko und Gefahr des Empfängers. Der Empfänger muss eine Sichtprüfung durchführen, um eventuell an der Wärmepumpe entstandene Transportschäden (Kühlsystem, Abdeckplatten, Schaltkasten, Montagerahmen) zu identifizieren. Etwaige Transportschäden sind auf dem Lieferschein des Spediteurs schriftlich zu vermerken. Eine entsprechende Bestätigung muss innerhalb von 48 Stunden per Einschreiben an den Spediteur gesendet werden. -
Seite 7: Reinigung
Stattdessen sind trockener Stickstoff oder eine Mischung aus Stickstoff und Kältemittel einzusetzen. Der Prüfdruck auf Nieder- und Hochdruckseite sollte nicht mehr als 42 bar betragen. Wasseraufbereitung Poolex-Wärmepumpen für Schwimmbecken sind mit allen Arten von Wasseraufbereitungssystemen kom- patibel. Es muss jedoch sichergestellt werden, dass die Wasseraufbereitungsanlage (Dosierpumpe für Chlor, pH, Brom und/oder Salzwasser-Chlorinator) innerhalb des Hydraulikkreises nach dem Heizsystem installiert wird. -
Seite 8: Beschreibung
2. Beschreibung Lieferumfang Wärmepumpe Poolex Vertex Fi 2 hydraulische Anschlüsse für Wasserzu- und -ablauf (Durchmesser 50 mm) Verlängerungskabel für das Bedientableau der Fernbedienung Installations- und Gebrauchsanleitung Kondensatablauf-Set Schutzhülle für den Winter 4 Vibrationsdämpfer (Befestigungselemente nicht enthalten) Allgemeine Merkmale Merkmale der Poolex-Wärmepumpe: Zertifizierung gemäß... -
Seite 9: Technische Daten
2. Beschreibung 2.3 Technische Daten Poolex Silent Jet Fi 160 Tri 210 Tri Testbedingungen Heizleistung (kW) 2.46~7.8 2.2~12.5 2.4~15.5 3.3~21.5 4.3~27 3.5~22 4.3~27 Luft 26°C Wasser Leistungsaufnahme (kW) 1.3-0.18 1.93-0.22 2.35-0.25 3.33-0.31 4.3-0.27 3.34-0.25 4.3-0.27 26°C MODE INVERTER COP (Leistungszahl) 13.5-6.1... -
Seite 10: Abmessungen Des Gerätes
2. Beschreibung 2.4 Abmessungen Dimensions en mm Modèle 120/160 160 Tri / 210 / 210 Tri 1064 1184 1044 1164... -
Seite 11: Explosionsdarstellung
2. Beschreibung 2.5 Explosionsdarstellung Frontplatte Ventilator-Motor Bedienfeld Ventilator-Rahmenkonstruktion Abdeckung Schaltkasten Rückseite Deckplatte Einwegventil Rahmenkonstruktion Vierwegeventil Elektroschaltkasten Kompressor Verdampfer Durchflusssensor Linkes Schutzgitter Wärmetauscher Montagerahmen Rechte hintere Stütze Luftleitblech Manometer Ventilator-Schutzgitter Abdeckplatte rechts Ventilator-Rotor... -
Seite 12: Installation
3. Installation 3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Voraussetzungen Notwendige Hilfsmittel für die Installation Ihrer Wärmepumpe: Ein für den Leistungsbedarf des Geräts geeignetes Stromzuführungskabel Bypass- Set und PVC-Rohre für die Installation sowie Lösungsmittel, PVC-Klebstoff und Schleifpapier Einen Satz von 4 Dübeln und Spreizschrauben zur Befestigung des Geräts am Auflager... -
Seite 13: Anschluss Des Kondensatablauf-Sets
3. Installation 3.3 Installationsschema Wärmepumpe Automatisches Aufbereitungssystem Vierwegeventil (Salzwasser-Chlorinator, Dosierpumpe) Ventil 1 Ventil 5 Ventil 3 Ventil 2 Wasserauslass Wassereinlass Erhöhungs bolzen Ventil 4 Ablauf Kondens Umwälzpumpe Filtrierung stopfen atablauf VOM SCHWIMMBECKEN ZUM SCHWIMMBECKEN Ventile 1, 2 und 3: Bypass-Ventile Ventile 4 und 5: Regelventile (Empfohlen, um Nachjustierungen in unmittelbarer Nähe des Geräts zu vereinfachen) Legende... -
Seite 14: Hydraulikanschluss
3. Installation WICHTIGER HINWEIS: Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Der folgende Abschnitt ist nur für Informationszwecke gedacht und muss überprüft und ggf. an die Gegebenheiten vor Ort angepasst werden. Hydraulikanschluss Bypass-Set Die Wärmepumpe muss über eine Bypass-Baugruppe an das Schwimmbecken angeschlossen werden. -
Seite 15: Bypass-Installationsschema Für Eine Wärmepumpe
3. Installation Bypass-Installationsschema für eine Wärmepumpe ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN Legende Ventil halb geöffnet Ventil geöffnet Bypass-Installationsschema für mehr als eine Wärmepumpe ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe VOM SCHWIMMBECKEN Legende Ventil halb geöffnet Ventil geöffnet Der der Wärmepumpe vorgeschaltete Filter muss regelmäßig gereinigt werden, damit das zirkulierende Wasser sauber ist und etwaige Funktionsprobleme aufgrund einer Ver-... -
Seite 16: Elektroinstallation
Silent Jet Fi 160 18 A RO2V 3x4 mm² 20 A Silent Jet Fi 210 RO2V 3x6 mm² 25 A Silent Jet Fi 160 Tri RO2V 5x2.5 mm² 10 A Triphasé 380-415V/3N~50Hz Silent Jet Fi 210 Tri RO2V 5x2.5 mm²... -
Seite 17: Elektroanschluss
3. Installation Elektroanschluss WICHTIGER HINWEIS: Bevor Arbeiten vorgenommen werden, MUSS die Wärmepumpe von der Stromversorgung getrennt werden. Befolgen Sie bitte die nachstehenden Anweisungen zur Herstellung der elektrischen Anschlüsse für die Wärmepumpe. Entfernen Sie die obere Abdeckung des Schaltkastens mit einem Schraubendreher, um die Schritt 1: Anschlussklemmen freizulegen. -
Seite 18: Verwendung
4. Verwendung 4.1 Kabelfernbedienung Abtauen WLAN Betriebsart Solltemperatur Wassertemperatur Taste: Ein/Aus Stellen Sie vor dem Start sicher, dass die Filterpumpe läuft und dass Wasser durch die Wärmepumpe fließt. Bevor Sie Ihre Solltemperatur einstellen, müssen Sie zuerst die Betriebsart Ihrer Wärmepumpe wählen Weitere Anzeigen des Steuerkastens Heizen Wassereintritts-... -
Seite 19: Mise En Route Et Verrouillage
4. Verwendung 4.2 Inbetriebnahme und Verriegelung Drücken Sie drei Sekunden lang, um den Steuerkasten zu entriegeln. Drücken Sie zwei Sekunden lang, um die Wärmepumpe ein- oder auszuschalten. Diese Taste wird auch verwendet, um zur Hauptbenutzeroberfläche zurückzukehren. Die Verriegelung wird nach 60 Sekunden Inaktivität automatisch aktiviert. Wenn der Steuerkasten verriegelt ist, erscheint das Logo 4.3 Betriebsarten Drücken Sie die Taste... -
Seite 20: Einstellen Der Erforderlichen Temperatur
4. Verwendung 4.4 Einstellen der erforderlichen Temperatur Schritt 1: Wechseln Sie in das Hauptmenü, indem Sie das Bedienfeld entriegeln. Schritt 2: Drücken Sie die Tasten , um die Soll- temperatur zu ändern. Schritt 3: Drücken Sie zum Bestätigen. 4.5 Einstellung der Uhr Schritt 1: Wechseln Sie in das Hauptmenü, indem Sie das Bedienfeld entriegeln. -
Seite 21: Anpassung Der Ein/Aus-Synchronisation
4. Verwendung 4.6 Anpassung der Ein/Aus-Synchronisation Mit dieser Funktion können Sie die Start- und Stoppzeiten programmieren. Sie können bis zu drei verschiedene Start- und Stoppzeiten programmieren. Die Einstellung wird wie folgt vorge- nommen: Schritt 1: Wechseln Sie in das Hauptmenü, indem Sie das Bedienfeld entriegeln. -
Seite 22: Empfehlungen Für Das Vorgehen Vor Dem Einschalten
5. Betrieb Betrieb Betriebsbedingungen Damit die Wärmepumpe normal funktioniert, muss die Umgebungstemperatur der Luft zwischen -15 °C und 43 °C liegen. Empfehlungen für das Vorgehen vor dem Einschalten Gehen Sie folgendermaßen vor, bevor Sie die Wärmepumpe in Betrieb nehmen: Überprüfen Sie, ob das Gerät sicher befestigt und standsicher ist. Überzeugen Sie sich davon, dass das Manometer einen Druck von über 80 PSI anzeigt. -
Seite 23: Verwendung Des Manometers
5. Betrieb Verwendung des Manometers Mithilfe des Manometers wird der Druck des in der Wärmepumpe enthaltenen Kältemittels überwacht. Die Anzeigewerte können je nach Klima, Temperatur und Luftdruck stark variieren. Bei eingeschalteter Wärmepumpe: Die Nadel am Manometer zeigt den Druck des Kältemittels an. Der durchschnittliche Einsatzbereich liegt zwischen 250 und 400 PSI, je nach Umgebungstemperatur und Luftdruck. -
Seite 24: Wartung Und Pflege
6. Wartung und Pflege Wartung und Pflege WICHTIGER HINWEIS: Vor Beginn von Wartungsarbeiten am Gerät müssen Sie das Gerät unbedingt von der Stromversorgung trennen. Reinigung Das Gehäuse der Wärmepumpe muss mit einem feuchten Tuch gereinigt werden. Tenside und andere Haushaltsreiniger können die Gehäuseoberfläche beschädigen und ihre Eigenschaften beeinträchtigen. Der Verdampfer auf der Rückseite der Wärmepumpe muss vorsichtig mit einem Staubsauger mit weichem Bürstenaufsatz abgesaugt werden. -
Seite 25: Reparaturen
7. Reparaturen WICHTIGER HINWEIS: Unter normalen Bedingungen kann eine geeignete Wärmepumpe das Wasser in einem Schwimmbecken um 1 bis 2 °C pro Tag erwärmen. Es ist daher durchaus normal, wenn Sie keinen Temperaturunterschied im System spüren können, während die Wärmepumpe arbeitet. Um Wärmeverlust zu vermeiden, muss ein beheiztes Schwimmbecken abgedeckt werden. -
Seite 26: Überwinterung
7. Reparaturen 7.3 Fehlerliste Code Anomalien Mögliche Ursachen Maßnahmen Überprüfen Sie die ordnungsgemäße Wasserzirkulation in der Nicht genügend Wasser im Wärmetauscher Wärmepumpe und die Öffnung der Ein- und Auslassventile des Funktionsstörung des Durchflusssensors Bypass Sensor nicht angeschlossen oder defekt Schließen Sie den Sensor wieder an oder ersetzen Sie ihn Der Schutz wird aktiviert, wenn die Umgebungstemperatur AL01 Frostschutz... -
Seite 27: Recycling
8. Recycling Recyceln der Wärmepumpe Ihre Wärmepumpe hat das Ende ihres Produktlebenszyklus erreicht. Sie möchten sie nun abgeben oder ersetzen. Bitte entsorgen Sie sie nicht über den Hausmüll. Die Wärmepumpe muss getrennt entsorgt werden, um der Wiederverwendung, dem Recycling oder einer Nachrüstung zugeführt werden zu können. -
Seite 28: Garantie
9. Garantie Allgemeine Garantiebedingungen Die Firma Poolex übernimmt gegenüber dem Erstkäufer für einen Zeitraum von drei (3) Jahren eine Garantie für sämtliche Material- und Fertigungsfehler an der Wärmepumpe Silent Jet Fi. Für den Kompressor beträgt die Garantiezeit sieben (7) Jahre. -
Seite 29: Anhänge
10. Anhänge 10.1 Schaltpläne Silent Jet Fi 60 / 90 / 120... - Seite 30 10. Anhänge Silent Jet Fi 160 / 210...
- Seite 31 10. Anhänge Silent Jet Fi 160 tri / 210 Tri...
-
Seite 32: Standardwerte
10. Anhänge 10.2 Standardwerte ACHTUNG: Dieser Vorgang soll die Wartung und zukünftige Reparaturen erleichtern. Nur ein erfahrener Fachmann ist berechtigt, die Standardeinstellungen zu ändern Die Systemeinstellungen können mit der Fernbedienung überprüft und geändert werden, indem Sie die folgenden Schritte ausführen Schritt 1: Drücken Sie , bis das Symbol blinkt, um... -
Seite 33: Valeurs Par Défaut
10. Anhänge 10.2 Valeurs par défaut N° Description Valeur par défaut Discharge Temp. Suction Temp. Water Inlet temp. Water outlet temp. Coil Temp. Ambient Temp. IPM temp. id coil temp. Reserve Reserve Reserve Target frequency Current frequency Main EEV opening Slave EEL opening Operation mode 1:Cooling 4:Heating... -
Seite 34: Hauptparameter
10. Anhänge 10.3 Hauptparameter ACHTUNG: Dieser Vorgang soll die Wartung und zukünftige Reparaturen erleichtern. Nur ein erfahrener Fachmann ist berechtigt, die Standardeinstellungen zu ändern Die Systemeinstellungen können mit der Fernbedienung überprüft und geändert werden, indem Sie die folgenden Schritte ausführen Schritt 1: Drücken Sie die Taste, bis das Symbol blinkt, um die allgemeinen Wärmepumpeneinstellungen aufzu- rufen. - Seite 35 10. Anhänge N° Description Réglages Valeur par défaut 0 : always ON 1 : compressor Off, water pump Water pump operation mode 8 - 40°C 60s delay off, and per L1 minutes turn on 5 minutes compressor off, per “L1” minutes Compressor off, water pump opérating period turn on 5 minutes, L1=3 to 180min 0 : Invalid...
