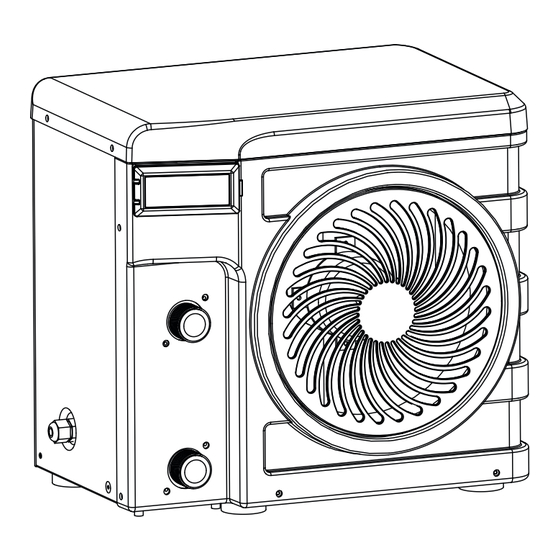

Poolex Nano R32 Bedienungsanleitung
Verwandte Anleitungen für Poolex Nano R32
Inhaltszusammenfassung für Poolex Nano R32
- Seite 1 Installation and user manual Installations und Gebrauchsanleitung Installatieen en gebruikershandleiding...
- Seite 3 Warnungen Diese Wärmepumpe enthält ein brennbares Kältemittel R32. Eingriffe in den Kältemittelkreislauf sind ohne gültige Genehmigung verboten. Vor Arbeiten am Kältemittelkreislauf sind folgende Vorsichtsmaßnahmen für sicheres Arbeiten erforderlich. 1. Arbeitsablauf Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren.
- Seite 25 Konstruktion und Fertigung von Schwimmbecken-Wärmepumpen. Wir haben den Anspruch, Ihnen ein qualitativ hochwertiges Produkt mit hervorragenden Leistungseigenschaften zu liefern. Die vorliegende Anleitung wurde mit größter Sorgfalt erstellt und soll Ihnen dabei helfen, die Vorzüge Ihrer Poolex-Wärmepumpe bestmöglich zu nutzen. DE | 1...
- Seite 26 Sie müssen dem Installateur ausgehändigt und vom Nutzer aufbewahrt werden. Falls Sie die Anleitung verlieren sollten, verweisen wir auf die Website: www.poolex.de Alle in der vorliegenden Anleitung enthaltenen Anweisungen und Empfehlungen müssen sorgfältig gelesen und zur Kenntnis genommen werden, da sie wichtige Informationen zur sicheren Hand- habung und Bedienung der Wärmepumpe beinhalten.
- Seite 27 Inhalt 1. Allgemeines ..........................4 Allgemeine Lieferbedingungen ................... 4 Sicherheitshinweise ......................4 Wasseraufbereitung ......................5 2. Beschreibung ..........................6 Lieferumfang ........................6 Allgemeine Merkmale ......................6 Technische Daten ......................7 Abmessungen ........................8 Explosionsdarstellung ......................9 3. Installation ..........................10 Aufstellort .........................10 Installationsschema ......................11 Hydraulikanschluss ......................11 Elektroanschluss ......................11 4.
-
Seite 28: Allgemeines
1. allgemeines Allgemeine Lieferbedingungen Der Versand der Ware erfolgt frachtfrei und einschließlich Verpackung auf Risiko und Gefahr des Empfängers. Der Empfänger muss eine Sichtprüfung durchführen, um eventuell an der Wärmepumpe entstandene Transportschäden (Kühlsystem, Abdeckplatten, Schaltkasten, Montagerahmen) zu identifizieren. Etwaige Transportschäden sind auf dem Lieferschein des Spediteurs schriftlich zu vermerken. -
Seite 29: Reinigung
Der Prüfdruck auf Nieder- und Hochdruckseite sollte nicht mehr als 42 bar betragen. Wasseraufbereitung Poolex-Wärmepumpen für Schwimmbecken sind mit allen Arten von Wasseraufbereitungssyste- men kompatibel. Es muss jedoch sichergestellt werden, dass die Wasseraufbereitungsanlage (Dosierpumpe für Chlor, pH, Brom und/oder Salzwasser-Chlorinator) innerhalb des Hydraulikkreises nach dem Heizsystem installiert wird. -
Seite 30: Beschreibung
2. Beschreibung Lieferumfang Wärmepumpe Poolex Nano R32 Hydraulische Anschlüsse für Wasserzu- und -ablauf Durchmesser 32 / 38mm Installations- und Gebrauchsanleitung 4 vibrationsdämpfer Allgemeine Merkmale Merkmale der Poolex-Wärmepumpe: Zertifizierung gemäß CE- und RoHS-Richtlinie. Hohe Energieeffizienz mit bis zu 80 % weniger Verbrauch im Vergleich zu einem konventionellen Beheizungssystem. -
Seite 31: Technische Daten
2. Beschreibung Technische Daten Nano R32 Heizleistung (W) 2820 Luft 26°C Wasser Leistungsaufnahme (W) 26°C COP (Leistungszahl) 5,32 Heizleistung (W) 2220 Luft 15°C Wasser Leistungsaufnahme (W) 26°C COP (Leistungszahl) 4,35 Stromversorgung 220-240V ~ 50Hz Max. Leistung (W) Maximalstrom (A) 4,15 Heiztemperaturbereich 15°C ~ 40°C... -
Seite 32: Abmessungen
2. Beschreibung Abmessungen Abmessungen in mm Nano 8 | DE... -
Seite 33: Explosionsdarstellung
2. Beschreibung Explosionsdarstellung 比例 1.000 比例 1.000 1. Basis 10. Abdeckplatte links 2. Kompressor 11. Elektroschaltkasten 3. Verdampfer 12. Belüftung Unterstützung 4. Winkelstütze 13. Ventilator und Motor 5. Niederdruckschalter 14. Frontplatte 6. Deckplatte 15. Bedienfeld 7. Strömungsschalter 16. Schutzgitter 8. Durchflusssensor 9. -
Seite 34: Installation
3. Installation Die Wärmepumpe ist sehr einfach zu installieren, nur Wasser und Strom müssen während der Installation angeschlossen werden. Aufstellort Die Wärmepumpe sollte mindestens 2,5 Meter vom Schwimmbecken entfernt sein. Schwimmbecken >2.5m 比例 1.000 Halten Sie bei der Wahl des Aufstellorts Ihrer Wärmepumpe bitte die folgenden Richtlinien ein. -
Seite 35: Installationsschema
3. Installation Installationsschema ZUM SCHWIMMBECKEN Automatisches Aufbereitungssystem SCHWIMMBECKEN Filtrierung + Pumpe vOM SCHWIMMBECKEN 比例 1.000 Der der Wärmepumpe vorgeschaltete Filter muss regelmäßig gereinigt werden, damit das zirkulierende Wasser sauber ist und etwaige Funktionsprobleme aufgrund einer Verschmutzung oder Verstopfung des Filters vermieden werden. Hydraulikanschluss Schritt 1 Schritt 2... -
Seite 36: Verwendung
4. Verwendung Bedienfeld 1. ON/OFF 2. Heizung 3. Funktionsstörung 4. Circulation 5. Ventilator 6. Zirkulation 7. Kompressor 8. Selektieren 9. + 10. - 12 | DE... -
Seite 37: Heizbetrieb
4. Verwendung Heizbetrieb WICHTIGER HINWEIS: Stellen Sie eingangs sicher, dass die Filterpumpe korrekt funktioniert. Schritt 1 : Drücken Sie , um die Pumpe einzuschalten. Schritt 2 : Wählen Sie mithilfe der Pfeile die gewünschte Temperatur aus. BEISPIEL: Wenn die aktuelle Temperatur 15°C beträgt, ist der Standardwert 27°C und die gewünschte Temperatur ist 30°C. -
Seite 38: Statuswerte Und Erweiterte Einstellungen
4. Verwendung Statuswerte und erweiterte Einstellungen WICHTIGER HINWEIS: Dieser Vorgang dient dazu, künftige Wartungs- und Reparaturarbeiten zu erleichtern. Die Standardeinstellungen sollten nur von erfahrenem Fachpersonal geändert werden. Die Systemparameter können über die Fernbedienung überprüft und eingestellt werden. Befol- gen Sie hierzu die nachfolgenden Schritte. Schritt 1 : Drücken Sie so oft, bis sich das Gerät im Modus zur Bestätigung der Einstellungen befindet. - Seite 39 4. Verwendung Parametertabelle Einstell- Anmerkun- Werksein- Beschreibung bereich stellung Reserviert - Nicht verändern 8~37°C 12°C Reserviert Standardtemperatur 15~40°C 27°C Einstellbar Auto-Aktivierungszeit des Abtauvorgangs 10~90 min 40 min Einstellbar Temperatur für die Aktivierung der Abtaufunk- -30~0°C 0°C Einstellbar tion Temperatur für die Deaktivierung der Abtau- 1~30°C 2°C Einstellbar...
-
Seite 40: Betrieb
5. Betrieb Betrieb Betriebsbedingungen Damit die Wärmepumpe normal funktioniert, muss die Umgebungstemperatur der Luft zwischen -5°C und 43 °C liegen. Empfehlungen für das Vorgehen vor dem Einschalten Gehen Sie folgendermaßen vor, bevor Sie die Wärmepumpe in Betrieb nehmen: Überprüfen Sie, ob das Gerät standsicher ist. Kontrollieren Sie die ordnungsgemäße Funktion Ihrer Elektroinstallation. -
Seite 41: Wartung Und Pflege
6. Wartung und Pflege Wartung, Pflege und Einwinterung WICHTIGER HINWEIS: vor Beginn von Wartungsarbeiten am Gerät müssen Sie das Gerät unbedingt von der Stromversorgung trennen. Reinigung Das Gehäuse der Wärmepumpe muss mit einem feuchten Tuch gereinigt werden. Tenside und andere Haushaltsreiniger können die Gehäuseoberfläche beschädigen und ihre Eigenschaften beeinträchtigen. -
Seite 42: Betriebsstörungen Und Fehler
7. dépannage WICHTIGER HINWEIS: Unter normalen Bedingungen kann eine geeignete Wärmepumpe das Wasser in einem Schwimmbecken um 1 bis 2 °C pro Tag erwärmen. Es ist daher durchaus normal, wenn Sie keinen Temperaturunterschied im System spüren können, während die Wärmepumpe arbeitet. Um Wärmeverlust zu vermeiden, muss ein beheiztes Schwimmbecken abgedeckt werden. -
Seite 43: Recycling
8. recycling Recyceln der Wärmepumpe Ihre Wärmepumpe hat das Ende ihres Produktlebenszyklus erreicht. Sie möchten sie nun abgeben oder ersetzen. Bitte entsorgen Sie sie nicht über den Hausmüll. Die Wärmepumpe muss getrennt entsorgt werden, um der Wiederverwendung, dem Recycling oder einer Nachrüstung zugeführt werden zu können. Sie enthält potenziell umweltschädliche Substanzen, die durch das Recycling eliminiert oder neutralisiert werden. -
Seite 44: Garantie
Allgemeine Garantiebedingungen Die Firma Poolstar übernimmt gegenüber dem Erstkäufer für einen Zeitraum von zwei (2) Jahren eine Garantie für sämtliche Material- und Fertigungsfehler an der Wärmepumpe Poolex Nano R32. Für den Kompressor beträgt die Garantiezeit fünf (5) Jahre. Für den Wärmetauscher aus Titan Garantiezeit fünfzehn (15) Jahre gegen chemische Korrosion, mit Ausnahme von Frostschäden, gewährt. -
Seite 65: Bijlage
a. appendices / anhänge / Bijlage Wiring diagrams / Schaltpläne / Bedradingsschema... - Seite 66 www.poolex.fr...
