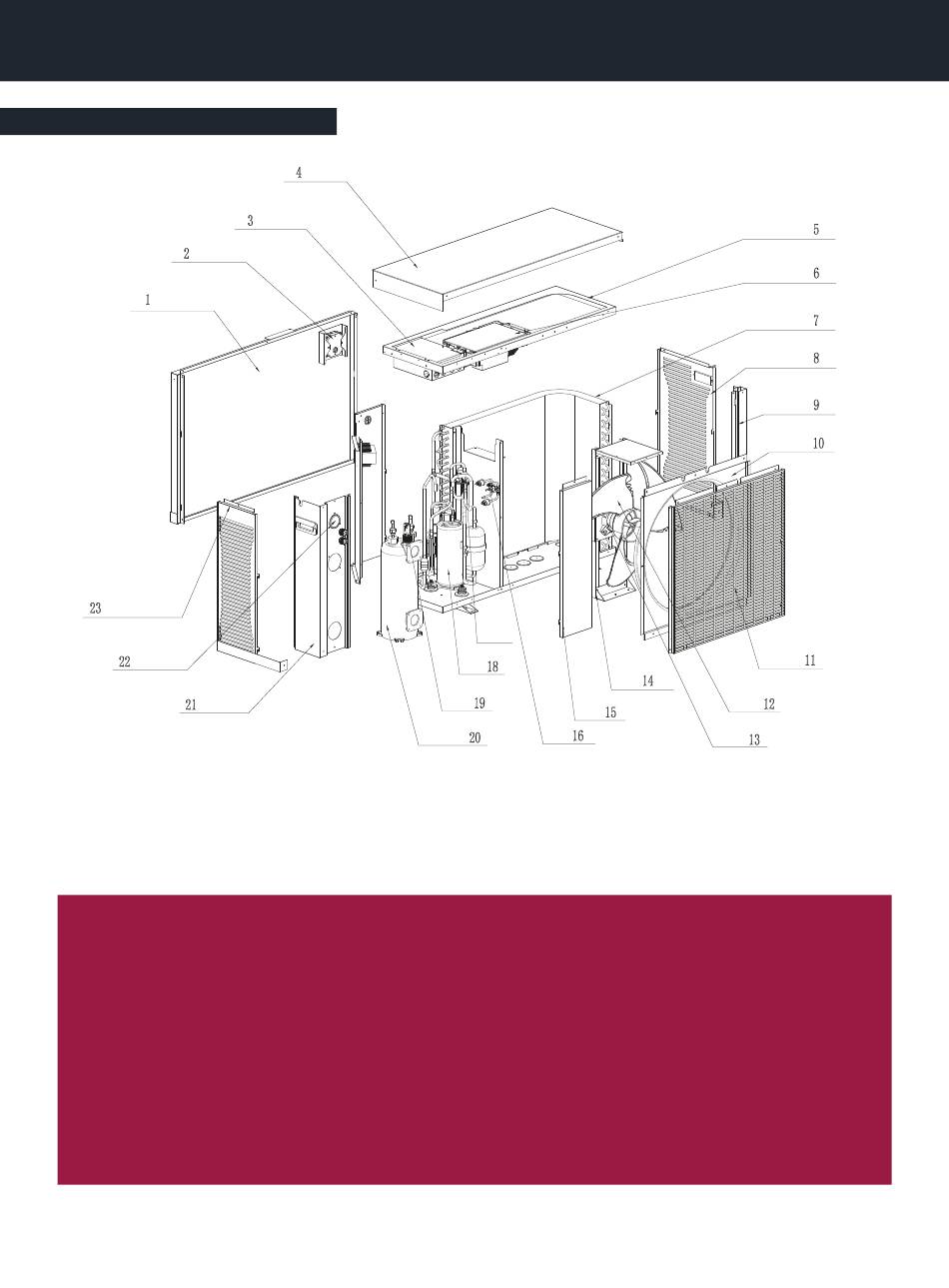

2.5 Explosionsdarstellung
1.
Frontplatte
2.
Bedienfeld
3.
Abdeckung Schaltkasten
4.
Deckplatte
5.
Rahmenkonstruktion
6.
Elektroschaltkasten
7.
Verdampfer
8.
Linkes Schutzgitter
9.
Montagerahmen
10.
Luftleitblech
11.
Ventilator-Schutzgitter
12.
Ventilator-Rotor
2. Beschreibung
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
11
Ventilator-Motor
Ventilator-Rahmenkonstruktion
Rückseite
Einwegventil
Vierwegeventil
Kompressor
Durchflusssensor
Wärmetauscher
Rechte hintere Stütze
Manometer
Abdeckplatte rechts
