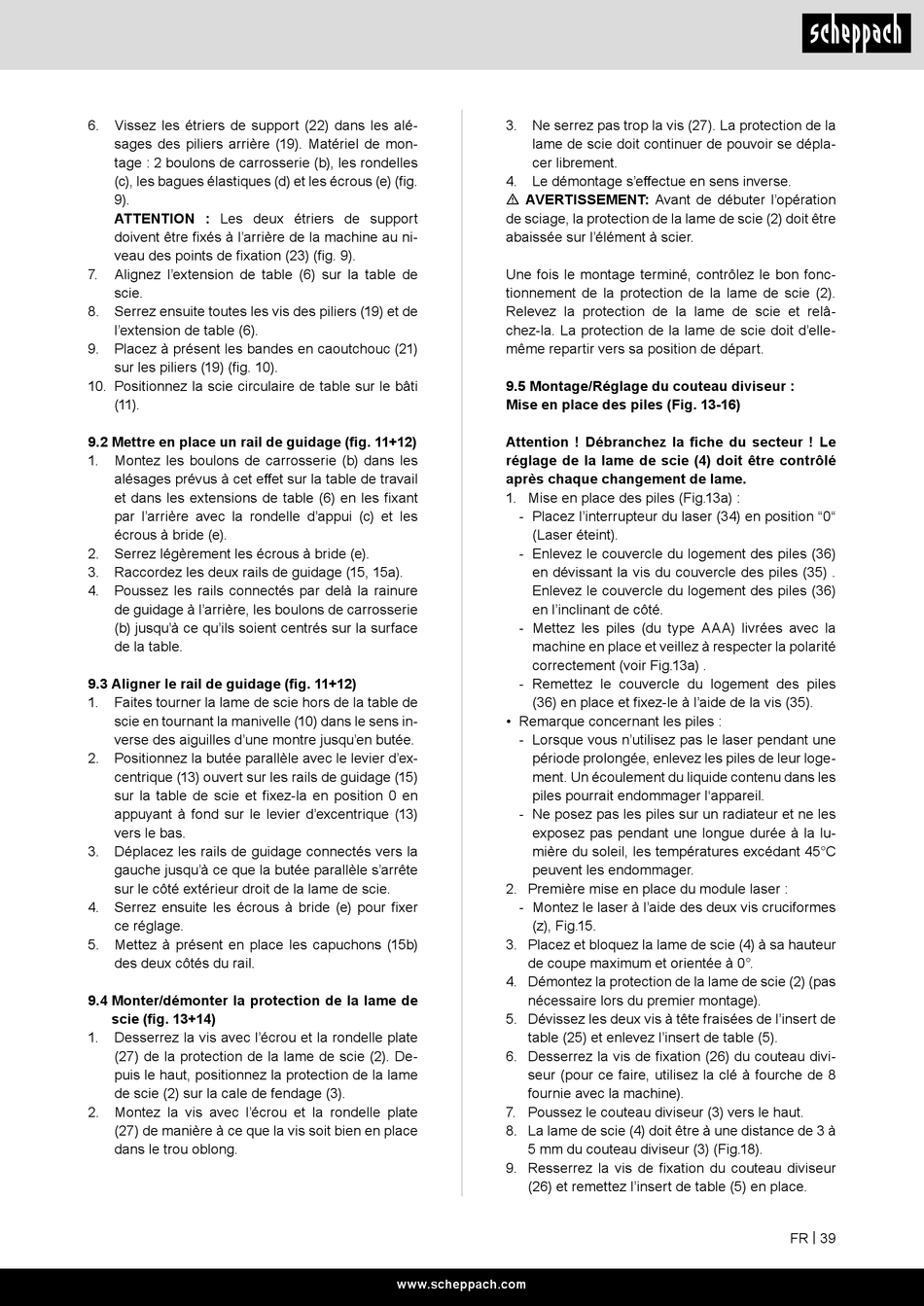

6. Vissez les étriers de support (22) dans les alé-
sages des piliers arrière (19). Matériel de mon-
tage : 2 boulons de carrosserie (b), les rondelles
(c), les bagues élastiques (d) et les écrous (e) (fig.
9).
ATTENTION : Les deux étriers de support
doivent être fixés à l'arrière de la machine au ni-
veau des points de fixation (23) (fig. 9).
7. Alignez l'extension de table (6) sur la table de
scie.
8. Serrez ensuite toutes les vis des piliers (19) et de
l'extension de table (6).
9. Placez à présent les bandes en caoutchouc (21)
sur les piliers (19) (fig. 10).
10. Positionnez la scie circulaire de table sur le bâti
(11).
9.2 Mettre en place un rail de guidage (fig. 11+12)
1. Montez les boulons de carrosserie (b) dans les
alésages prévus à cet effet sur la table de travail
et dans les extensions de table (6) en les fixant
par l'arrière avec la rondelle d'appui (c) et les
écrous à bride (e).
2. Serrez légèrement les écrous à bride (e).
3. Raccordez les deux rails de guidage (15, 15a).
4. Poussez les rails connectés par delà la rainure
de guidage à l'arrière, les boulons de carrosserie
(b) jusqu'à ce qu'ils soient centrés sur la surface
de la table.
9.3 Aligner le rail de guidage (fig. 11+12)
1. Faites tourner la lame de scie hors de la table de
scie en tournant la manivelle (10) dans le sens in-
verse des aiguilles d'une montre jusqu'en butée.
2. Positionnez la butée parallèle avec le levier d'ex-
centrique (13) ouvert sur les rails de guidage (15)
sur la table de scie et fixez-la en position 0 en
appuyant à fond sur le levier d'excentrique (13)
vers le bas.
3. Déplacez les rails de guidage connectés vers la
gauche jusqu'à ce que la butée parallèle s'arrête
sur le côté extérieur droit de la lame de scie.
4. Serrez ensuite les écrous à bride (e) pour fixer
ce réglage.
5. Mettez à présent en place les capuchons (15b)
des deux côtés du rail.
9.4 Monter/démonter la protection de la lame de
scie (fig. 13+14)
1. Desserrez la vis avec l'écrou et la rondelle plate
(27) de la protection de la lame de scie (2). De-
puis le haut, positionnez la protection de la lame
de scie (2) sur la cale de fendage (3).
2. Montez la vis avec l'écrou et la rondelle plate
(27) de manière à ce que la vis soit bien en place
dans le trou oblong.
3. Ne serrez pas trop la vis (27). La protection de la
lame de scie doit continuer de pouvoir se dépla-
cer librement.
4. Le démontage s'effectue en sens inverse.
m AVERTISSEMENT: Avant de débuter l'opération
de sciage, la protection de la lame de scie (2) doit être
abaissée sur l'élément à scier.
Une fois le montage terminé, contrôlez le bon fonc-
tionnement de la protection de la lame de scie (2).
Relevez la protection de la lame de scie et relâ-
chez-la. La protection de la lame de scie doit d'elle-
même repartir vers sa position de départ.
9.5 Montage/Réglage du couteau diviseur :
Mise en place des piles (Fig. 13-16)
Attention ! Débranchez la fiche du secteur ! Le
réglage de la lame de scie (4) doit être contrôlé
après chaque changement de lame.
1. Mise en place des piles (Fig.13a) :
- Placez l'interrupteur du laser (34) en position "0"
(Laser éteint).
- Enlevez le couvercle du logement des piles (36)
en dévissant la vis du couvercle des piles (35) .
Enlevez le couvercle du logement des piles (36)
en l'inclinant de côté.
- Mettez les piles (du type AAA) livrées avec la
machine en place et veillez à respecter la polarité
correctement (voir Fig.13a) .
- Remettez le couvercle du logement des piles
(36) en place et fixez-le à l'aide de la vis (35).
• Remarque concernant les piles :
- Lorsque vous n'utilisez pas le laser pendant une
période prolongée, enlevez les piles de leur loge-
ment. Un écoulement du liquide contenu dans les
piles pourrait endommager l'appareil.
- Ne posez pas les piles sur un radiateur et ne les
exposez pas pendant une longue durée à la lu-
mière du soleil, les températures excédant 45°C
peuvent les endommager.
2. Première mise en place du module laser :
- Montez le laser à l'aide des deux vis cruciformes
(z), Fig.15.
3. Placez et bloquez la lame de scie (4) à sa hauteur
de coupe maximum et orientée à 0°.
4. Démontez la protection de la lame de scie (2) (pas
nécessaire lors du premier montage).
5. Dévissez les deux vis à tête fraisées de l'insert de
table (25) et enlevez l'insert de table (5).
6. Desserrez la vis de fixation (26) du couteau divi-
seur (pour ce faire, utilisez la clé à fourche de 8
fournie avec la machine).
7. Poussez le couteau diviseur (3) vers le haut.
8. La lame de scie (4) doit être à une distance de 3 à
5 mm du couteau diviseur (3) (Fig.18).
9. Resserrez la vis de fixation du couteau diviseur
(26) et remettez l'insert de table (5) en place.
