Verwendung der Fräslehre (nur 9V)

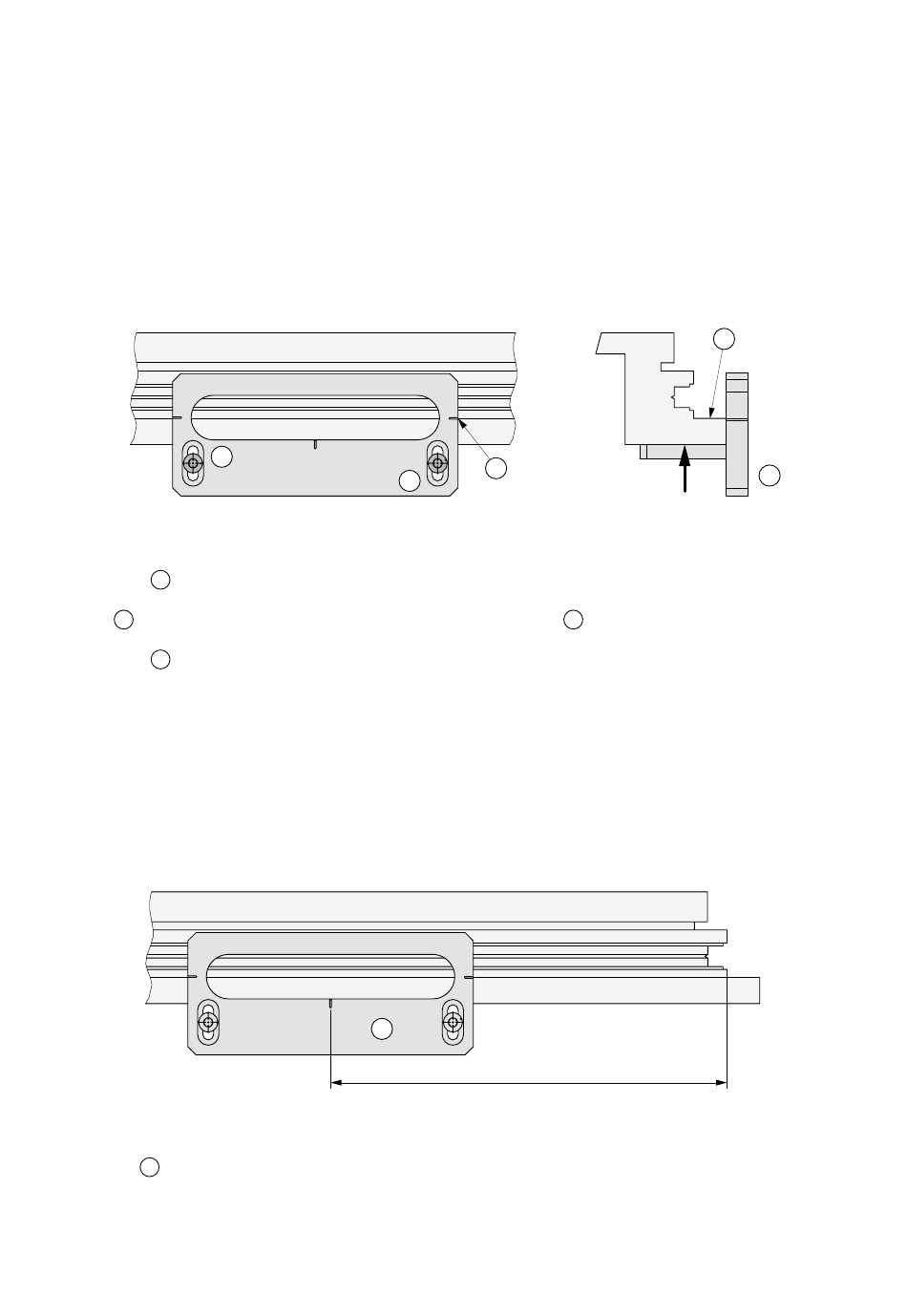

Einstellung der Fräslehre 213099
1. Schrauben A für Anschlag lösen.
B
2. Kerbe auf Innenkante Überschlag positionieren und Anschlag
A
3. Schrauben wieder festziehen.
Fräsung mit Lehre (nur 9V)
1. Fräslehre A laut Darstellung anlegen und fixieren.
2. Mit Fräser Ø 10 mm und Kopierring Ø 27 mm Überschlag für Scherenlenke ausfräsen.
