Einbau der Beschlagteile am Flügel

Bohrungen - Griffsitz waagrecht

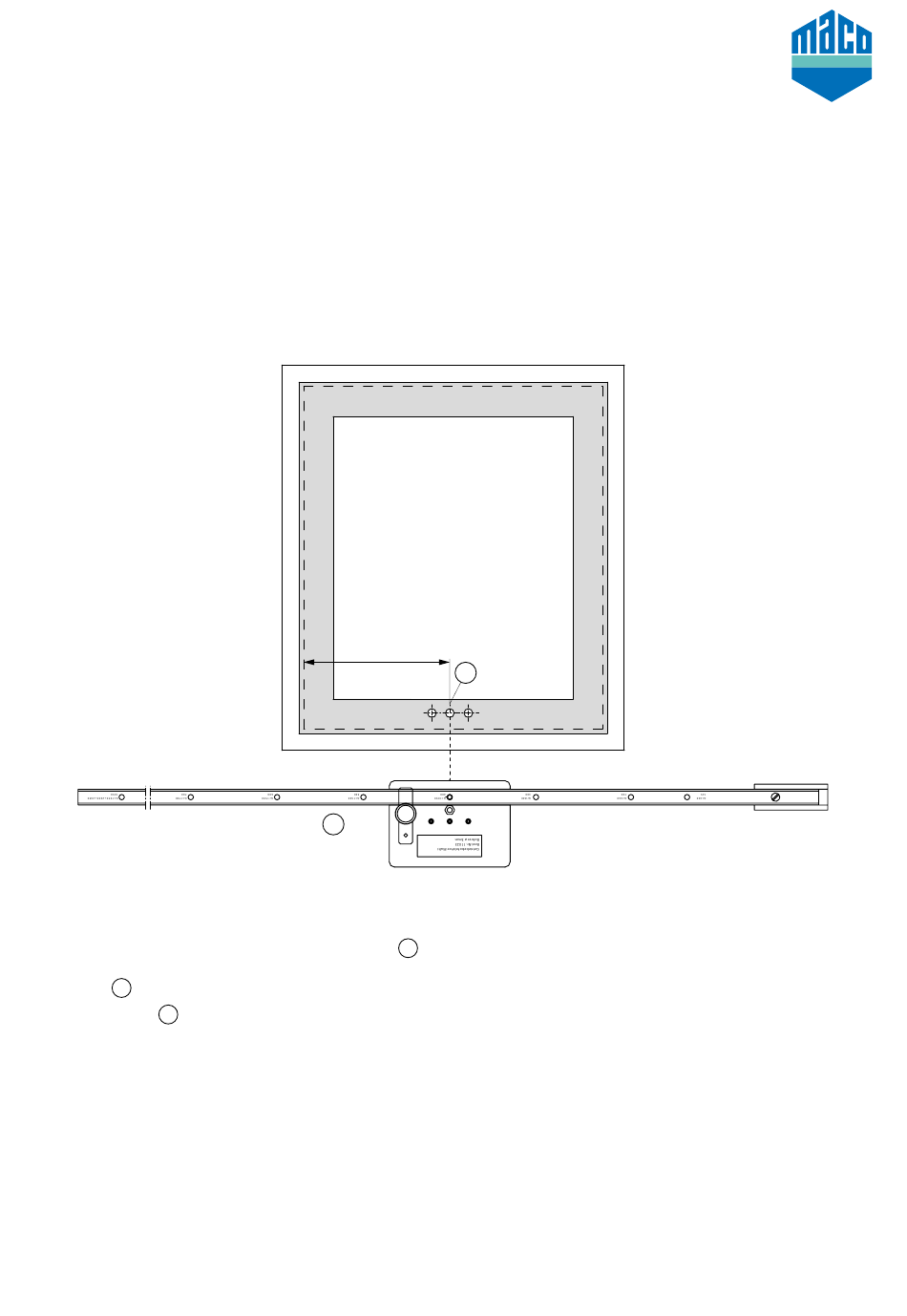

1. Die Mitte der Flügelbreite unten markieren
B
2. Lehre Art. Nr. 203861 (Ø 3 Ø 3 Ø 3) oder Art. Nr. 203382 (Ø 3 Ø 12 Ø 3) mit Markierspitze an
A
Markierung anlegen und Bohrungen Ø 3 bzw. Ø 12 mm vorbohren.
3. Bohrungen auf Ø 10, 12 bzw. 25 mm bis zum Ende der Beschlagsnut aufbohren (laut gewünschtem Bohr-
bild - siehe nächste Seiten).
