1.

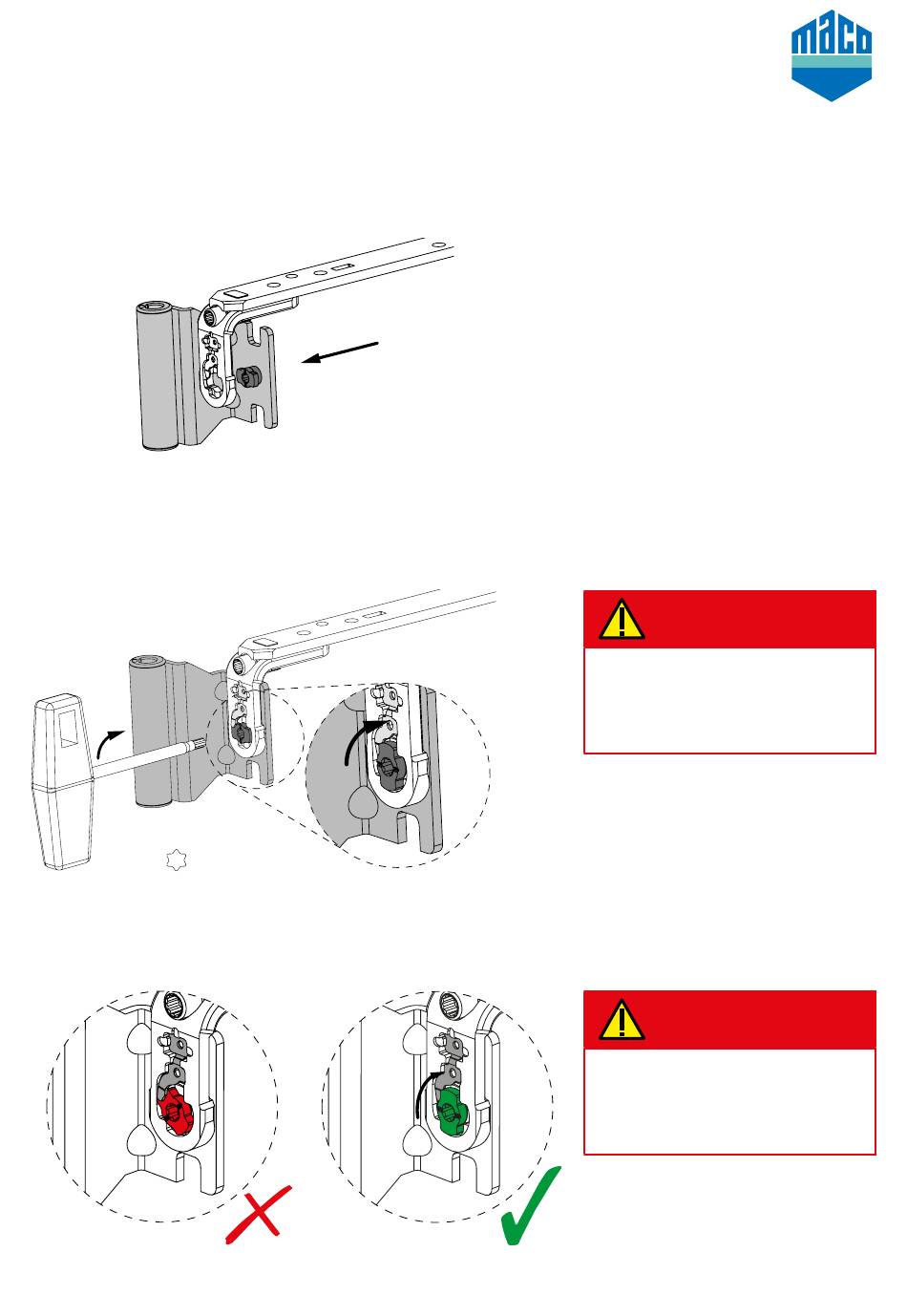

Den Bandwinkel auf die montierte Schere von hinten auf den Tragebügel aufstecken.
2.
Bajonettbolzen mit TX20 Best.Nr. 40680 in Pfeilrichtung drehen.
20
3.
Kontrolle Bajonettbolzen
90°
90 °
GEFAHR
Bajonettverschluss bis zum An-
schlag (90°) drehen, da sich sonst
der Bandwinkel lösen kann!
GEFAHR
Bei nicht korrekter Lage des
Bajonettbolzens, kann der Flügel
aus dem Fensterrahmen fallen!
25
